【精品】中考物理必考实验精解精练专题:实验21 探究电流与电阻规律(原卷版和解析版)

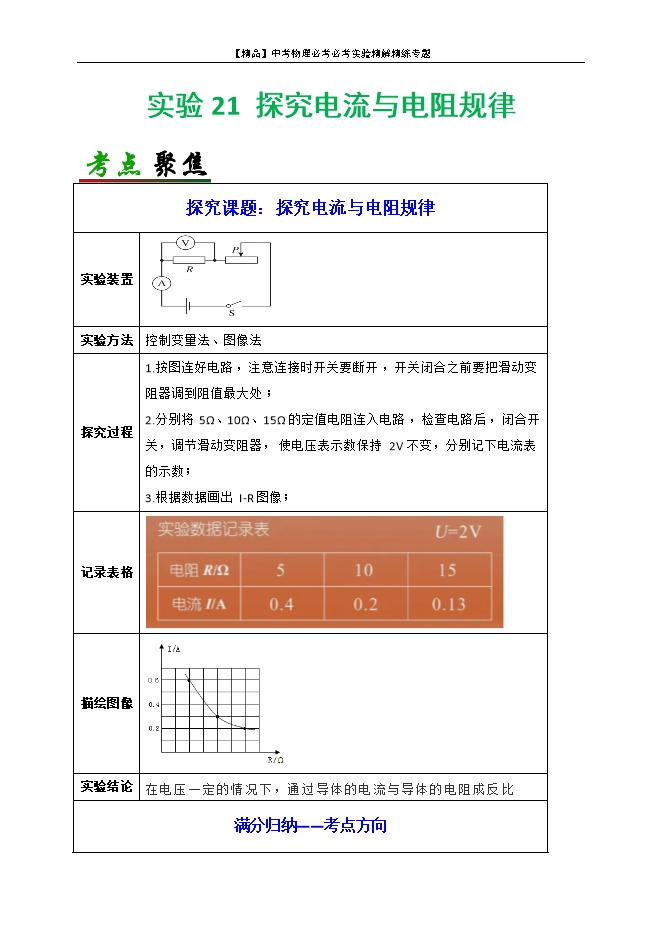

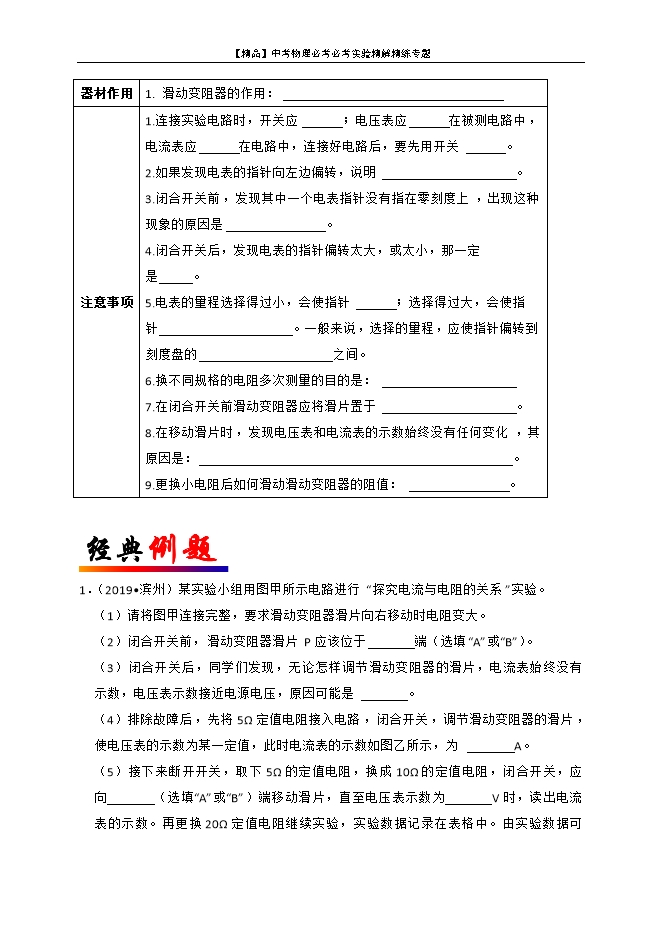

【内容简介】探究课题:探究电流与电阻规律实验装置 实验方法控制变量法、图像法探究过程1.按图连好电路,注意连接时开关要断开,开关闭合之前要把滑动变阻器调到阻值最大处;2.分别将5Ω、10Ω、15Ω的定值电阻连入电路,检查电路后,闭合开关,调节滑动变阻器,使电压表示数保持2V不变,分别记下电流表的示数;3.根据数据画出I-R图像;记录表格 描绘图像 实验结论在电压一定的情况下,通过导体的电流与导体的电阻成反比满分归纳——考点方向器材作用1.滑动变阻器的作用:①保护电路;②使电阻两端电压保持不变注意事项1.连接实验电路时,开关应断开;电压表应并联在被测电路中,电流表应串联在电路中,连接好电路后,要先用开关试触。2.如果发现电表的指针向左边偏转,说明电表的正负按线柱接反了。3.闭合开关前,发现其中一个电表指针没有指在零刻度上,出现这种现象的原因是 没调零 。4.闭合开关后,发现电表的指针偏转太大,或太小,那一定是电表的量程选择不合适。5.电表的量程选择得过小,会使指针偏转过大,损坏电表;选择得过大,会使指针偏转过小,测量不准确。一般来说,选择的量程,应使指针偏转到刻度盘的三分之一到三分之二之间。6.换不同规格的电阻多次测量的目的是:得出普遍规律,避免实验的偶然性7.在闭合开关前滑动变阻器应将滑片置于 阻值最大 端。8.在移动滑片时,发现电压表和电流表的示数始终没有任何变化,其原因是: 在连接滑动变阻器时没有按照一上一下的原则连接。9.更换小电阻后如何滑动滑动变阻器的阻值:应使滑动变阻器的阻值变小,滑动变阻器分担的电压变小,保证定值电阻上分的的电压不变。 1.(2019•滨州)某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。(1)请将图甲连接完整,要求滑动变阻器滑片向右移动时电阻变大。(2)闭合开关前,滑动变阻器滑片P应该位于 端(选填“A”或“B”)。(3)闭合开关后,同学们发现,无论怎样调节滑动变阻器的滑片,电流表始终没有示数,电压表示数接近电源电压,原因可能是 。(4)排除故障后,先将5Ω定值电阻接入电路,闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图乙所示,为 A。(5)接下来断开开关,取下5Ω的定值电阻,换成10Ω的定值电阻,闭合开关,应向 (选填“A”或“B”)端移动滑片,直至电压表示数为 V时,读出电流表的示数。再更换20Ω定值电阻继续实验,实验数据记录在表格中。由实验数据可知:当导体两端的电压一定时,通过导体的电流与导体的电阻成 。实验次数123R/Ω51020I/A0.20.1(6)该小组想用一块电流表和一个定值电阻R0,测未知电阻Rx的阻值。于是他们设计了如图丙所示的电路图,并进行如下实验操作:①闭合S和S1,此时电流表的示数为I1。②闭合S断开S1,此时电流表的示数为I2。③请用已知量R0和测出量I1、I2表示出未知电阻Rx的表达式,则Rx= 。
只能预览部分内容,查看全部内容需要下载哦~
