【尖子生专用】2020中考物理挑战压轴题:专题07 电流与电路(解析版和原卷版)

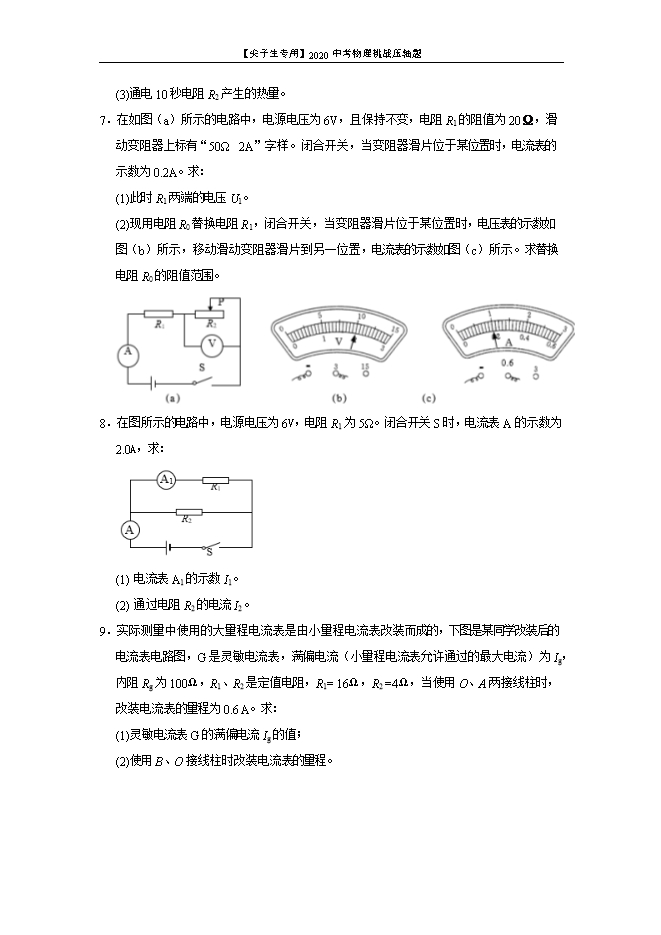

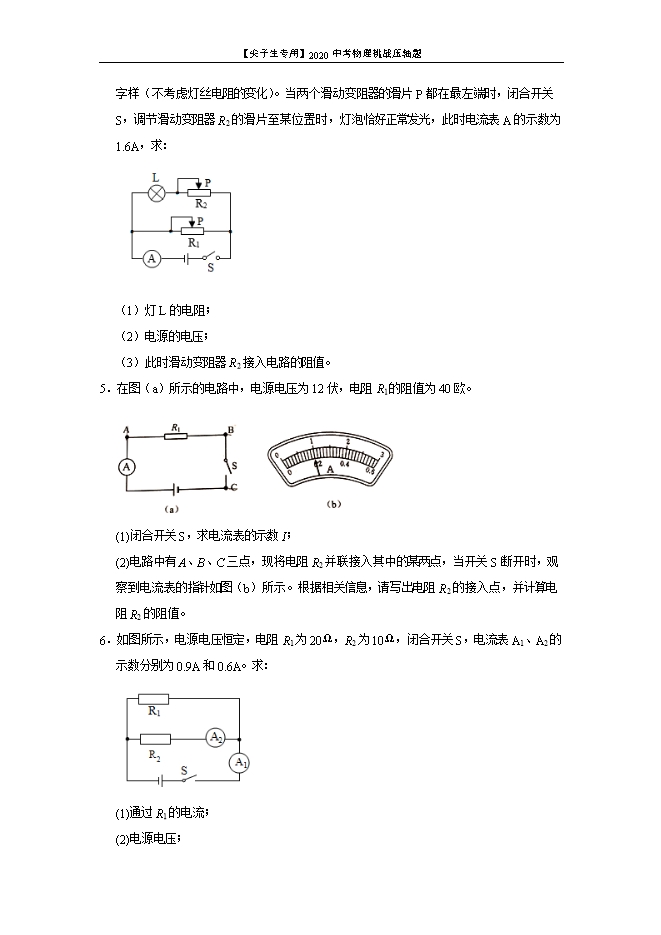

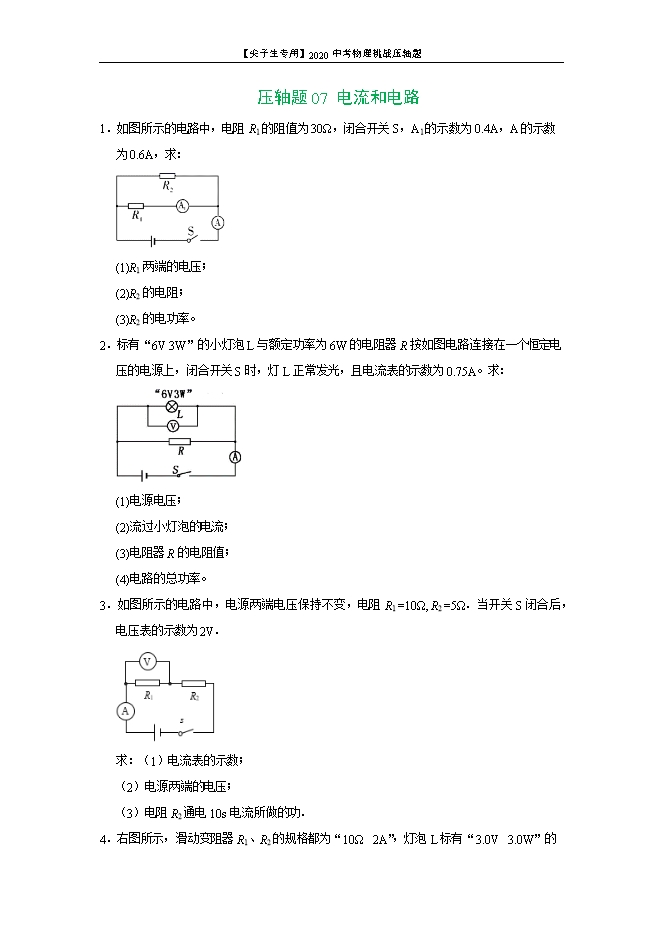

【内容简介】1.如图所示的电路中,电阻R1的阻值为30Ω,闭合开关S,A1的示数为0.4A,A的示数为0.6A,求: (1)R1两端的电压;(2)R2的电阻;(3)R2的电功率。【答案】(1)12V;(2) ;(3)2.4W【解析】【分析】【详解】(1)由电路图可知,两个电阻并联,其两端电压即为电源电压,电流表A1测量支路电阻R1的电流,电流表A测量干路电流,由并联电阻特性可知 (2)由并联电路分流特性,电阻R2的两端电压即为电源电压,与电阻R1的两端电压相同,可知通过电阻R2的支路电流为 则 (3)由电功率公式 答:(1)R1两端的电压为12V;(2)R2的电阻为 ;(3)R2的电功率为2.4W。2.标有“6V 3W”的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上,闭合开关S时,灯L正常发光,且电流表的示数为0.75A。求: (1)电源电压;(2)流过小灯泡的电流;(3)电阻器R的电阻值;(4)电路的总功率。【答案】(1) 6V;(2) 0.5A;(3) 24Ω;(4) 4.5W【解析】【分析】【详解】(1)由图可知小灯泡L与电阻器R并联,闭合开关S时,灯L正常发光,根据并联电路电压规律可知电源电压 (2)由P=UI可得通过小灯泡的电流 (3)闭合开关S时,灯L正常发光,电流表测干路电流,示数为0.75,根据并联分流的特点可知通过电阻器R的电流 根据并联电路电压规律可知电阻器R两端电压为6V,由 可得电阻器R的电阻值 (4)电路的总功率 答:(1)电源电压是6V;(2)流过小灯泡的电流0.5A;(3)电阻器R的电阻值24Ω;(4)电路的总功率4.5W。3.如图所示的电路中,电源两端电压保持不变,电阻R1 =10Ω, R2 =5Ω.当开关S闭合后,电压表的示数为2V. 求:(1)电流表的示数;(2)电源两端的电压;(3)电阻R2通电10s电流所做的功.【答案】(1)0.2A(2)3V(3)2J【解析】【分析】【详解】(1)由欧姆定律可得:I= = =0.2A;(2) 由电路图可知,R1与R2串联,电压表测R1两端的电压,电流表测电路中的电流. (1)由I= 可得,R2两端电压: U2=IR2=0.2A×5Ω=1V,因串联电路中总电压等于各分电压之和,所以,R1两端的电压(即电压表的示数): U=U1+U2=2V+1V=3V;(3)通电10秒钟电阻R2上产生的热量: Q2=W2=U2It=1V×0.2A×10s=2J.4.右图所示,滑动变阻器R1、R2的规格都为“10Ω 2A”,灯泡L标有“3.0V 3.0W”的字样(不考虑灯丝电阻的变化)。当两个滑动变阻器的滑片P都在最左端时,闭合开关S,调节滑动变阻器R2的滑片至某位置时,灯泡恰好正常发光,此时电流表A的示数为1.6A,求:
只能预览部分内容,查看全部内容需要下载哦~
