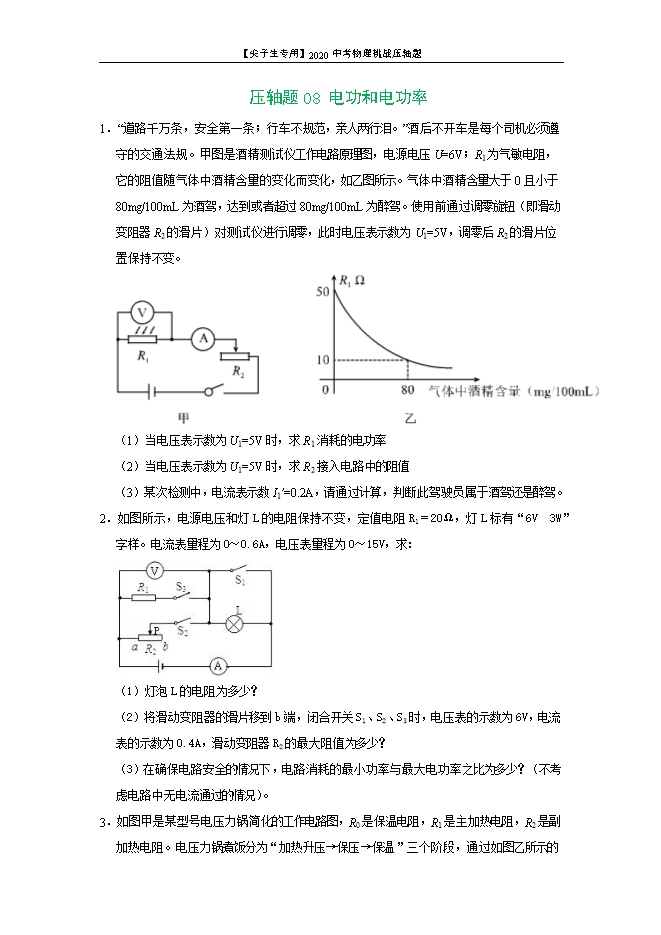

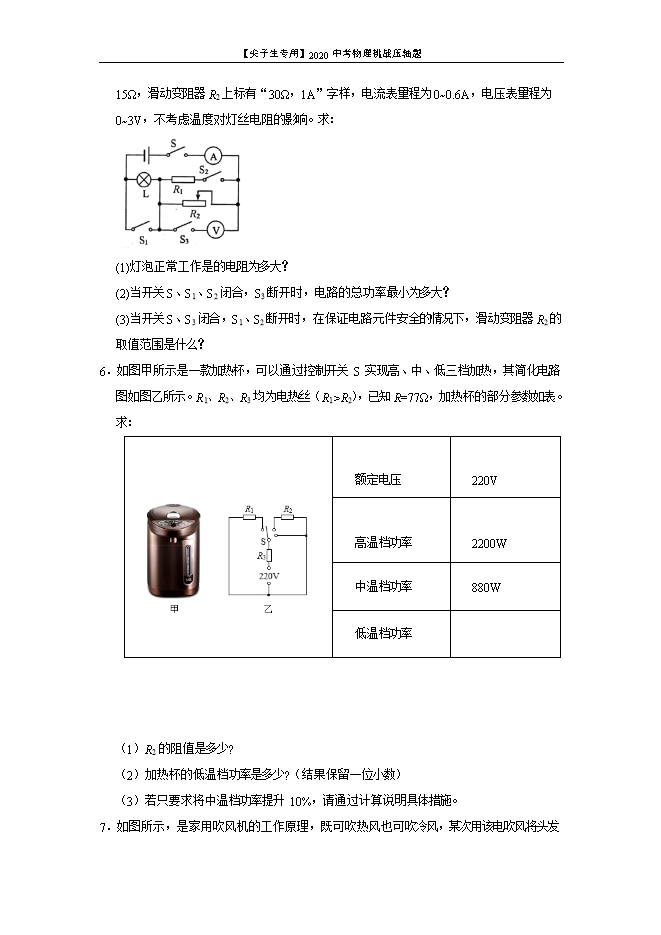

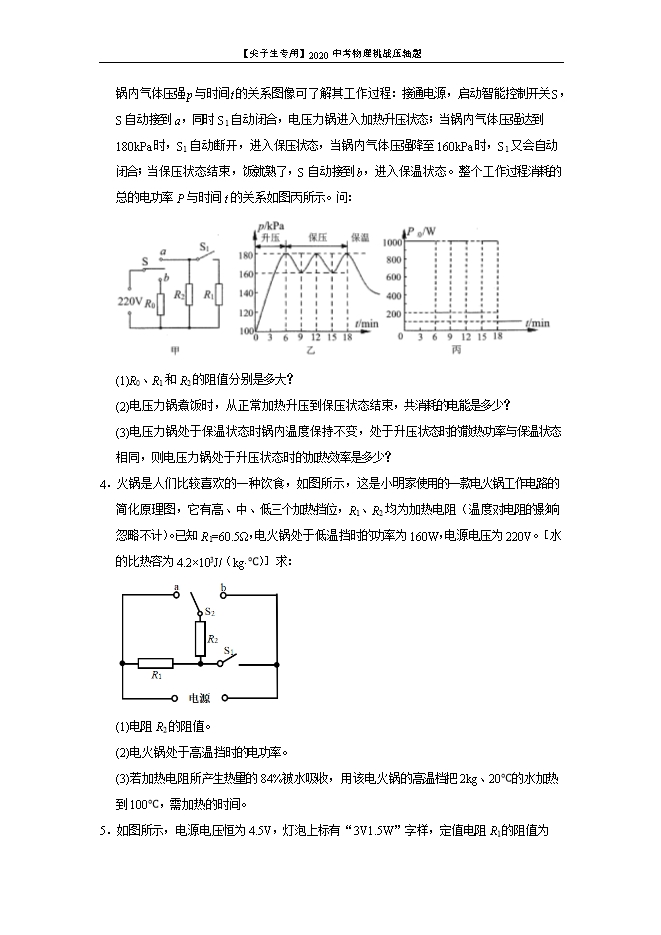

【内容简介】1．“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。 （1）当电压表示数为U1=5V时，求R1消耗的电功率（2）当电压表示数为U1=5V时，求R2接入电路中的阻值（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。【答案】（1）0.5W （2）10Ω （3）此驾驶员为酒驾．【解析】【详解】（1）由图可知，当气体中酒精含量为0mg/100mL时，R1的阻值为50Ω由P=UI， 得：P1= = =0.5W；（2）通过R1的电流为：I1= = =0.1A，因为R2与R1串联，所以通过R2的电流为：I2=I1=0.1A，由U总=U1+U2得R2两端的电压为：U2=U总−U1=6V−5V=1V，由 得R2= = =10Ω；（3）由 得R’总= = =30Ω，因为R1与R2串联，则R总=R1+R2，此时R1的阻值为R1′=R总′−R2=30Ω−10Ω=20Ω，由图可知，R1的阻值随气体中酒精含量减小而增加，当R1=10Ω时，气体中酒精含量为80mg/100mL，则当R1′=20Ω时，气体中酒精含量大于0mg/100mL且小于80mg/100mL，故此驾驶员为酒驾。2．如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V  3W”字样。电流表量程为0～0.6A，电压表量程为0～15V，求： （1）灯泡L的电阻为多少？（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电压表的示数为6V，电流表的示数为0.4A，滑动变阻器R2的最大阻值为多少？（3）在确保电路安全的情况下，电路消耗的最小功率与最大电功率之比为多少？（不考虑电路中无电流通过的情况）。【答案】（1）12Ω；（2）60Ω；（3）5：36。【解析】【详解】（1）根据P=UI可得，灯泡的额定电流： ，根据欧姆定律可得，灯泡的电阻： ；（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，R与滑动变阻器的最大值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，因此电压表测电源电压为6V；则通过R的电流： ；因为并联电路中干路电流等于各支路电流之和，所以通过滑动变阻器的电流：Iab=I﹣IR=0.4A﹣0.3A=0.1A；由 可得，滑动变阻器的最大阻值： ；（3）当电流表示数为0.6A时，电路中的功率最大，即最大功率：P最大=UI最大=6V×0.6A=3.6W；当开关S2闭合，S1、S3断开，滑动变阻器与灯泡串联，并且滑动滑动变阻器接入电路在阻值最大时，电路消耗的功率最小，此时电路电流： ；则电路中的最小功率： ；故P最小：P最大=0.5W：3.6W=5：36。3．如图甲是某型号电压力锅简化的工作电路图，R0是保温电阻，R1是主加热电阻，R2是副加热电阻。电压力锅煮饭分为“加热升压→保压→保温”三个阶段，通过如图乙所示的锅内气体压强p与时间t的关系图像可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a，同时S1自动闭合，电压力锅进入加热升压状态；当锅内气体压强达到180kPa时，S1自动断开，进入保压状态，当锅内气体压强降至160kPa时，S1又会自动闭合；当保压状态结束，饭就熟了，S自动接到b，进入保温状态。整个工作过程消耗的总的电功率P与时间t的关系如图丙所示。问： (1)R0、R1和R2的阻值分别是多大？(2)电压力锅煮饭时，从正常加热升压到保压状态结束，共消耗的电能是多少？(3)电压力锅处于保温状态时锅内温度保持不变，处于升压状态时的散热功率与保温状态相同，则电压力锅处于升压状态时的加热效率是多少？
