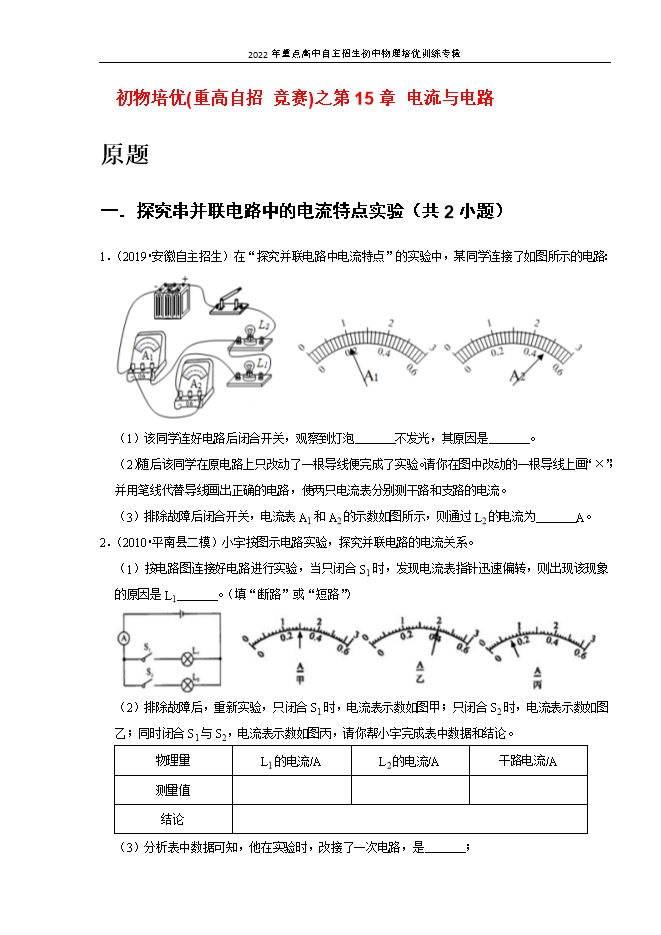

【内容简介】一．探究串并联电路中的电流特点实验（共2小题）1．（2019•安徽自主招生）在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路： （1）该同学连好电路后闭合开关，观察到灯泡　   　不发光，其原因是　   　。（2）随后该同学在原电路上只改动了一根导线便完成了实验。请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流。（3）排除故障后闭合开关，电流表A1和A2的示数如图所示，则通过L2的电流为　   　A。2．（2010•平南县二模）小宇按图示电路实验，探究并联电路的电流关系。（1）按电路图连接好电路进行实验，当只闭合S1时，发现电流表指针迅速偏转，则出现该现象的原因是L1　   　。（填“断路”或“短路”） （2）排除故障后，重新实验，只闭合S1时，电流表示数如图甲；只闭合S2时，电流表示数如图乙；同时闭合S1与S2，电流表示数如图丙，请你帮小宇完成表中数据和结论。物理量L1的电流/AL2的电流/A干路电流/A测量值 结论 （3）分析表中数据可知，他在实验时，改接了一次电路，是　   　；（4）小翔同学认为小宇的方案不科学，还需要增加一个器材，是　   　。二．并联电路的电流规律（共6小题）3．（2009•瓯海区校级自主招生）如图所示是电路的某一部分，R1＝R2＞R3，A为理想电流表。若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（　　） A．电流不可能从C点流出，只能从B点流出B．流过A的电流为零C．流过R2的电流一定大于0.4AD．R2两端的电压不一定比R3两端的电压大4．（2010•上海校级自主招生）如图所示电路较为复杂，但采用合理的估算，就可以算出电流表A和毫安表mA的示数分别为（　　） A．0.13A，30mAB．0.11A，10mAC．0.33A，30mAD．0.31A，10mA5．（2008•南充自主招生）电冰箱起动时，与电冰箱并联的有一开着的台灯，则下列判断中不正确的是（　　）A．进户线中电流变大B．线路中电阻变大C．线路中热损耗变大D．台灯变暗6．（2004•如皋市校级自主招生）已知导体材料的电阻R可以用下式计算，R=ρ l/S，式中ρ为材料的电阻率（同种材料的电阻率相同），l为导体的长度，S为导体的横截面积。现已知直径为0.3mm的熔丝的熔断电流是1.8A，材料相同的直径为0.6mm的熔丝的熔断电流是5.0A，若将长度相同、材料也相同的20根直径为0.3mm的熔丝和一根直径为0.6mm的熔丝并联接入电路，当通入电流逐渐增大，达到下列哪个电流值时，电路将完全断开（　　）A．5.0AB．30AC．36AD．55A7．（2010•涪城区校级自主招生）如图甲和乙所示的两种电路中，电源两端电压相同，各电阻器阻值相同，各电流表内阻相等但不可忽略不计（电流表是一个可显示通过自身电流的电阻），电流表A1、A2、A3和A4读出的电流值分别为I1、I2、I3和I4，则以下结论中正确的是（　　） A．I1＝I3B．I1＜I4C．I2＜I3+I4D．I2＜2I18．（2012•包河区校级自主招生）如图为某电路的一部分，已知电流表A1，A2示数分别为0.4A、0.3A；若A3正常偏转，其示数应为　     　。 三．物体带电现象（共1小题）9．（2015•厦门自主招生）小明五一节坐动车来厦门旅游，返回时坐了长途大巴。细心观察的他发现大巴车身比动车车身的灰尘明显多一些，请你从物理的角度说一说其中的道理。四．原子结构、元电荷与带电情况（共2小题）10．（2013•淮阴区校级自主招生）已知微观粒子π+介子、π﹣介子都是由一个夸克（夸克u或夸克d）和一个反夸克（反夸克¯u或反夸克¯d）组成的，它们的带电量如下表所示，表中e表示一种电量单位，称为元电荷。π+π﹣ud¯u ¯d 带电量+e﹣e+2/3e-1/3e-2/3e+1/3e下列说法正确的是（　　）A．π+由u和¯d组成B．π+由d和¯u组成C．π﹣由u和¯d组成D．π﹣由d和¯u组成11．（2004•如皋市校级自主招生）从原子核内部放出的放射线可以分为三种：即带正电的　    　、带负电的　    　和不带电的　    　。为了将这三种射线分开，可以将从放射源射出的放射线垂直于磁感线射入磁场中，如图所示，请你在图中大致画出这三种射线进入磁场区后的运动轨迹并在图中标明其符号。（图中“×”表示磁感线方向垂直纸面向内）
