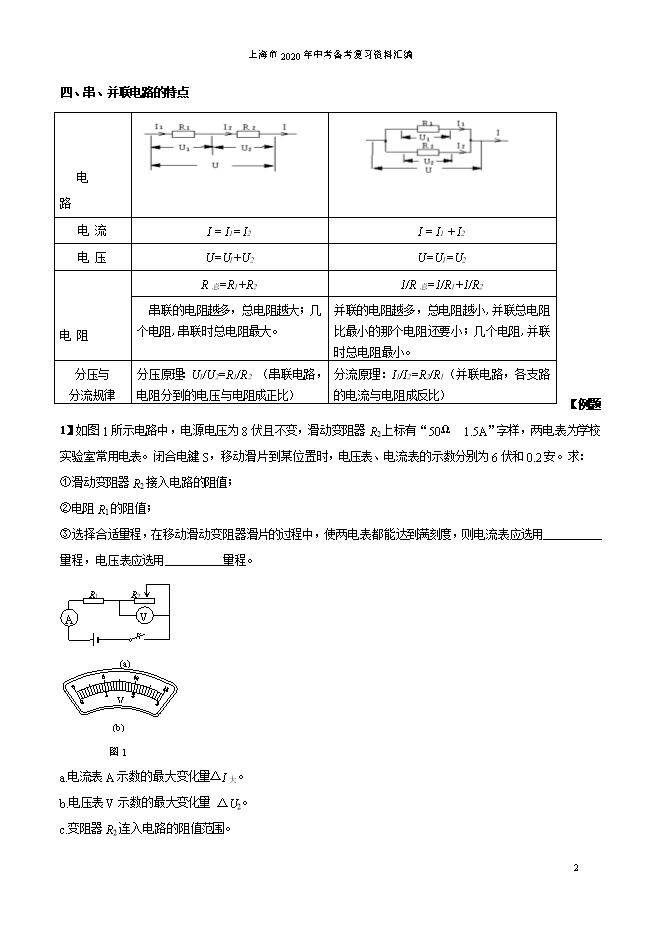

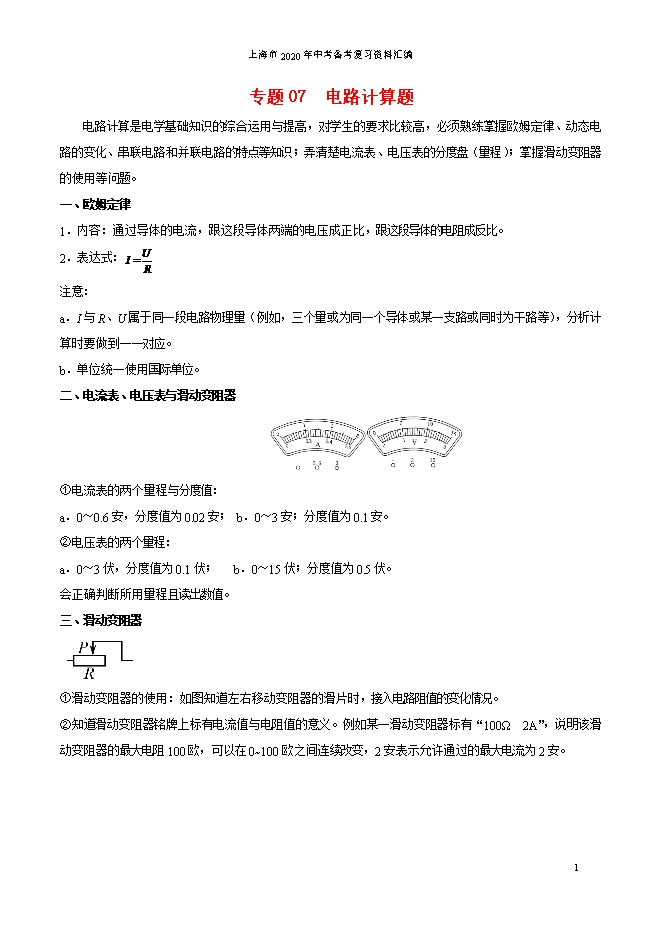

【内容简介】电路计算是电学基础知识的综合运用与提高，对学生的要求比较高，必须熟练掌握欧姆定律、动态电路的变化、串联电路和并联电路的特点等知识；弄清楚电流表、电压表的分度盘（量程）；掌握滑动变阻器的使用等问题。一、欧姆定律1．内容：通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。2．表达式：       注意：a．I与R、U属于同一段电路物理量（例如，三个量或为同一个导体或某一支路或同时为干路等），分析计算时要做到一一对应。  b．单位统一使用国际单位。二、电流表、电压表与滑动变阻器 ①电流表的两个量程与分度值：a．0～0.6安，分度值为0.02安； b．0～3安；分度值为0.1安。②电压表的两个量程：a．0～3伏，分度值为0.1伏；   b．0～15伏；分度值为0.5伏。会正确判断所用量程且读出数值。三、滑动变阻器 ①滑动变阻器的使用：如图知道左右移动变阻器的滑片时，接入电路阻值的变化情况。②知道滑动变阻器铭牌上标有电流值与电阻值的意义。例如某一滑动变阻器标有“100Ω  2A”，说明该滑动变阻器的最大电阻100欧，可以在0~100欧之间连续改变，2安表示允许通过的最大电流为2安。四、串、并联电路的特点电路 电 流I = I1= I2I = I1 + I2电 压U=U1+U2U=U1=U2电 阻R总=R1+R21/R总=1/R1+1/R2  串联的电阻越多，总电阻越大；几个电阻,串联时总电阻最大。并联的电阻越多，总电阻越小,并联总电阻比最小的那个电阻还要小；几个电阻,并联时总电阻最小。分压与分流规律分压原理：U1/U2=R1/R2 （串联电路，电阻分到的电压与电阻成正比）分流原理：I1/I2=R2/R1（并联电路，各支路的电流与电阻成反比）【例题1】如图1所示电路中，电源电压为8伏且不变，滑动变阻器R2上标有“50Ω  1.5A”字样，两电表为学校实验室常用电表。闭合电键S，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。求：①滑动变阻器R2接入电路的阻值；②电阻R1的阻值；③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度，则电流表应选用__________量程，电压表应选用__________量程。 a.电流表A示数的最大变化量△I大。b.电压表V示数的最大变化量 △U2。c.变阻器R2连入电路的阻值范围。【答案】①30Ω； ②10 欧；③0—0.6A 0—3V；a.0.3A；b.3V；c.0—6Ω。【解析】这是串联电路，用到的是串联电路的规律。① 根据电阻的定义式可求 R2= U2/I2= 6伏/0.2安=30欧② 根据串联电路U=U1+U2   可得U1= U – U2=8伏-6伏=2伏R1= U1/I1= 2伏/0.2安=10欧③ 使两电表都能达到满刻度，是指指针偏转到最大刻度，电流表应为0~0.6安或3安；电压表应为3伏或15伏。由滑动变阻器R2上标有“50Ω  1.5A”字样可知：允许通过的最大电流为1.5安，所以电流表选0~0.6安量程；因为电源电压为8伏，所以电压表量程选0~3V。 a. 滑动变阻器R2的阻值为0时，电路中的电流最大：
