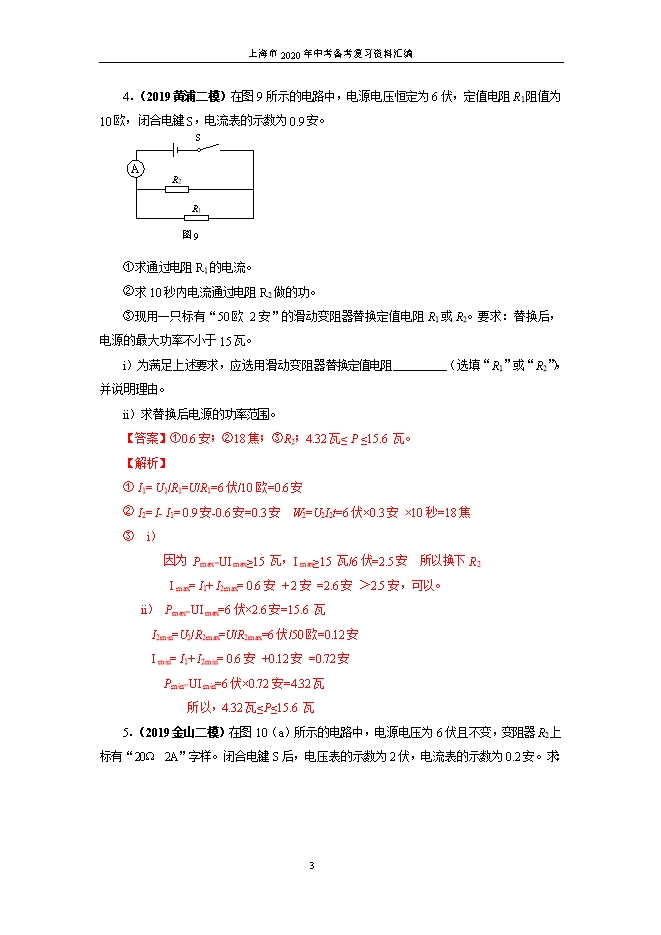

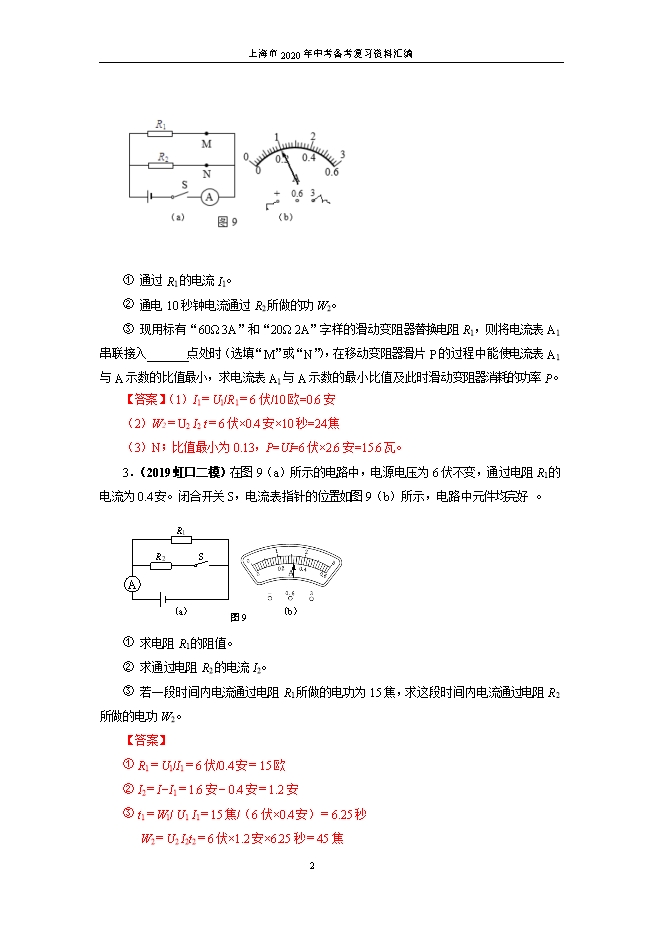

【内容简介】1.（2019宝山二模）在图11所示的电路中，电源电压恒定不变，R1的阻值为20欧。闭合电键S，电流表A1的示数为0.3安、电流表A2的示数为0.5安。⑴求电源电压U。⑵求电阻R2的阻值。⑶现用R0替换电阻R1、R2中的一个，使图11中的电流表A2的示数变为0.4安。求电阻R0消耗的电功率P0。 【答案】（1）6伏；（2）30欧；（3）1.2瓦或0.6瓦。【解析】⑴ ∵闭合电键，R1与R2并联；                     电流表A1与电阻R1串联，测量通过R1的电流I1；电流表A2串联在干路上，测量总路中的电流I总；    ∴I2＝I总-I1＝0.5安-0.3安＝0.2安，               ∴U1＝I1×R1＝0.3安×20欧＝6伏    ∴U＝U2＝U1＝6伏                           （2）R2＝U2/I2＝6伏/0.2安＝30欧                  （3）若用R0替换R1，且I′总＝0.4安，U0＝U总＝6伏，     则I0＝I′总- I2＝0.4安- 0.2安＝0.2安      ∴P0＝U0×I0＝6伏×0.2安＝1.2瓦若用R0替换R2，且I′′总＝0.4安，U0＝U总＝6伏，则I0＝I′′总- I1＝0.4安- 0.3安＝0.1安          ∴P0＝U0×I0＝6伏×0.1安＝0.6瓦2. （2019奉贤二模） 如图9（a）所示，电源电压为6伏且保持不变，电阻R1的阻值为10欧，电流表A和A1是两个相同的电表。闭合电键S后，电流表A的示数如图9（b）所示。求：① 通过R1的电流I1。② 通电10秒钟电流通过R2所做的功W2。③ 现用标有“60Ω 3A”和“20Ω 2Α”字样的滑动变阻器替换电阻R1，则将电流表A1串联接入_______点处时（选填“M”或“N”），在移动变阻器滑片P的过程中能使电流表A1与A示数的比值最小，求电流表A1与A示数的最小比值及此时滑动变阻器消耗的功率P。【答案】（1）I1＝U1/R1＝6伏/10欧=0.6安（2）W2＝U2 I2 t＝6伏×0.4安×10秒=24焦（3）N；比值最小为0.13，P=UI=6伏×2.6安=15.6瓦。3．（2019虹口二模）在图9（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。闭合开关S，电流表指针的位置如图9（b）所示，电路中元件均完好 。 ① 求电阻R1的阻值。② 求通过电阻R2的电流I2。③ 若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。【答案】① R1＝U1/I1＝6伏/0.4安＝15欧② I2＝I−I1＝1.6安− 0.4安＝1.2安③ t1＝W1/ U1 I1＝15焦/（6伏×0.4安）＝6.25秒        W2＝U2 I2t2＝6伏×1.2安×6.25秒＝45焦4．（2019黄浦二模）在图9所示的电路中，电源电压恒定为6伏，定值电阻R1阻值为10欧，闭合电键S，电流表的示数为0.9安。 ①求通过电阻R1的电流。②求10秒内电流通过电阻R2做的功。③现用一只标有“50欧 2安”的滑动变阻器替换定值电阻R1或R2。要求：替换后，电源的最大功率不小于15瓦。i）为满足上述要求，应选用滑动变阻器替换定值电阻         （选填“R1”或“R2”），并说明理由。ii）求替换后电源的功率范围。 【答案】①0.6安；②18焦；③R2；4.32瓦≤ P ≤15.6 瓦。【解析】① I1= U1/R1=U/R1=6伏/10欧=0.6安② I2= I- I1= 0.9安-0.6安=0.3安  W2=U2I2t=6伏×0.3安 ×10秒=18焦
