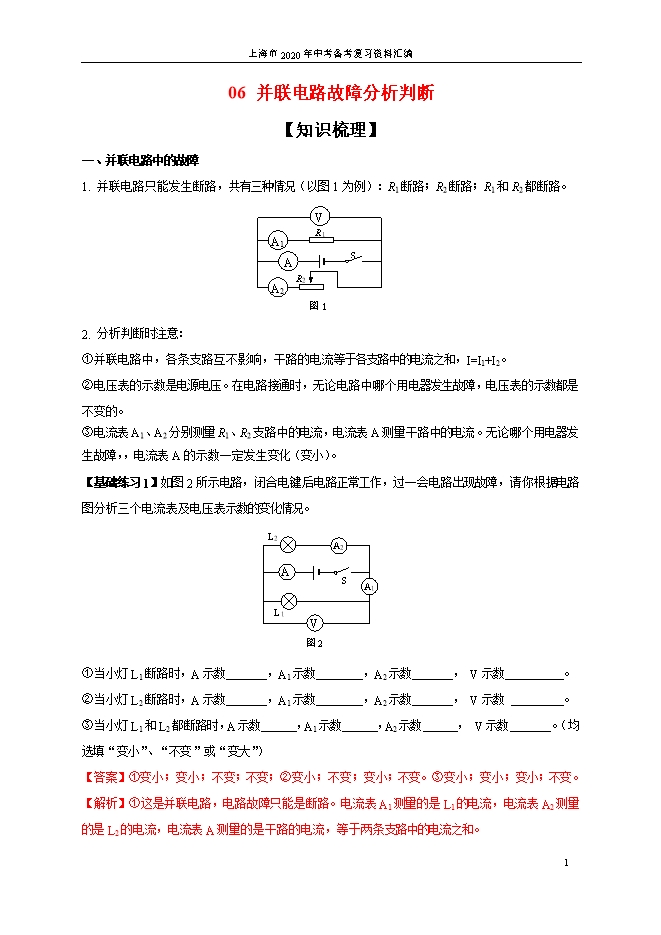

【内容简介】一、并联电路中的故障 1. 并联电路只能发生断路，共有三种情况（以图1为例）：R1断路；R2断路；R1和R2都断路。 2. 分析判断时注意：①并联电路中，各条支路互不影响，干路的电流等于各支路中的电流之和，I=I1+I2。②电压表的示数是电源电压。在电路接通时，无论电路中哪个用电器发生故障，电压表的示数都是不变的。③电流表A1、A2分别测量R1、R2支路中的电流，电流表A测量干路中的电流。无论哪个用电器发生故障，，电流表A的示数一定发生变化（变小）。【基础练习1】如图2所示电路，闭合电键后电路正常工作，过一会电路出现故障，请你根据电路图分析三个电流表及电压表示数的变化情况。 ①当小灯L1断路时，A示数       ，A1示数        ，A2示数       ， V示数          。②当小灯L2断路时，A示数       ，A1示数        ，A2示数       ， V示数          。③当小灯L1和L2都断路时，A示数      ，A1示数      ，A2示数      ， V示数       。（均选填“变小”、“不变”或“变大”）【答案】①变小；变小；不变；不变；②变小；不变；变小；不变。③变小；变小；变小；不变。【解析】①这是并联电路，电路故障只能是断路。电流表A1测量的是L1的电流，电流表A2测量的是L2的电流，电流表A测量的是干路的电流，等于两条支路中的电流之和。②电压表V的示数是电源电压，是不变的。③小灯L1断路时，电流表A1的示数是变小的，小灯L2的电流不变，即A2的示数不变，电流表A是测干路电流的，等于两条支路中的电流之和，也变小，即A的示数变小。④小灯L2断路时，电流表A2的示数是变小的，L1的电流不变，即A1的示数不变，电流表A是测干路电流的，等于两条支路中的电流之和，也变小，即A的示数变小。⑤当小灯L1和L2都断路时，三个电流表的示数都是变小的，电压表的示数不变。【基础练习2】如图3所示电路，闭合电键后电路正常工作，过一会电路出现故障，①若电路中有两个电表的示数变小，请你判断可能发生的故障。_______________②若电路中有三个电表的示数变小，请你判断可能发生的故障。_______________ 【答案】①电流表A1与电流表A的示数变小，则R1断路；电流表A2与电流表A的示数变小，则R2断路；②R1和R2都断路。【解析】电压表的示数是不变的。①电路中有两个电表的示数变小，一定是两个电流表的示数变小，干路中的电流表的示数一定变小，所以当R1断路时，电流表A1与电流表A的示数变小；当R2断路时，电流表A2与电流表A的示数变小；②电路中有三个电表的示数变小，一定是三个电流表的示数变小，故障是R1和R2都断路。【典型例题1】（2020虹口一模）在图5所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。闭合开关S，电压表的示数为U0，电流表的示数为2I0，电路正常工作。一段时间后，其中一个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上。现提供一个完好的电流表A1来判断故障，请写出电流表A1接入的位置、示数及对应的故障。________(16) 【答案】（16）电流表A1与R1串联时：若电流表A1示数为I0，则R2断路，若电流表A1示数为0，则R1断路。（答案合理均可）【解析】这是一并联电路，只能发生断路，电压表的示数不变，一段时间后，其中一个电表的示数变小，是电流表的示数变小，因为电阻R1、R2中仅有一个出现故障，所以故障有两种情况：R1断路或R2 断路。用完好的电流表A1与R1串联时：若电流表A1示数为I0，则R2断路，若电流表A1示数为0，则R1断路。（或用完好的电流表A1与R2串联时：若电流表A1示数为I0，则R1断路，若电流表A1示数为0，则R2断路）。
