2020年四川达州中考物理二轮题型突破课件:选择题05.类型五 动态电路的定性分析

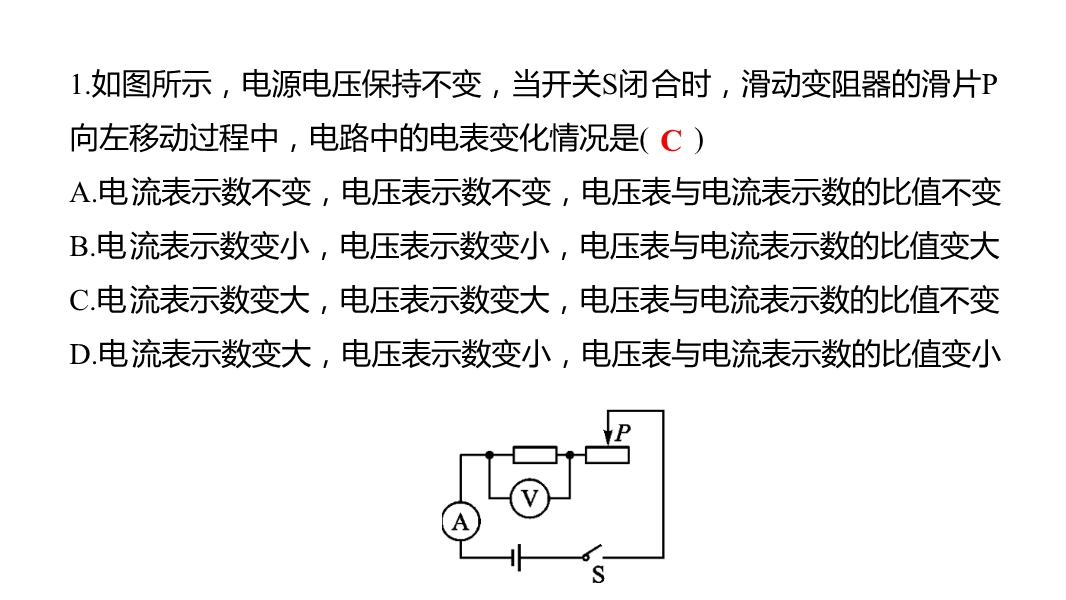

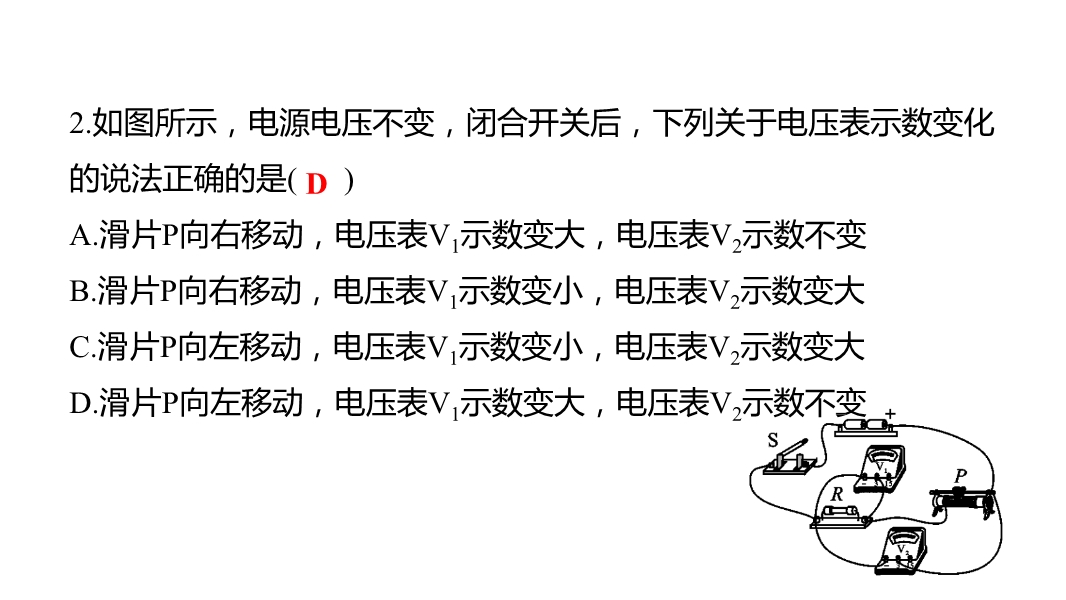

【内容简介】1.如图所示,电源电压保持不变,当开关S闭合时,滑动变阻器的滑片P向左移动过程中,电路中的电表变化情况是( )A.电流表示数不变,电压表示数不变,电压表与电流表示数的比值不变B.电流表示数变小,电压表示数变小,电压表与电流表示数的比值变大C.电流表示数变大,电压表示数变大,电压表与电流表示数的比值不变D.电流表示数变大,电压表示数变小,电压表与电流表示数的比值变小2.如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法正确的是( )A.滑片P向右移动,电压表V1示数变大,电压表V2示数不变B.滑片P向右移动,电压表V1示数变小,电压表V2示数变大C.滑片P向左移动,电压表V1示数变小,电压表V2示数变大D.滑片P向左移动,电压表V1示数变大,电压表V2示数不变3.如图所示,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为( )A.电流表的示数变小,电压表的示数不变B.电流表的示数变大,电压表的示数不变C.电流表的示数变小,电压表的示数变大D.电流表的示数变小,电压表的示数变小4.如图所示,电表均为理想电表,闭合开关S,当滑动变阻器滑片P向左移动时,下列说法正确的是( )A.电流表A示数不变,电压表V1示数变大B.电流表A示数变小,电压表V2示数变小C.电流表A示数变大,灯泡变亮D.电压表V1示数的变化量ΔU1小于电压表V2示数的变化量ΔU2.........
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
