2019年中考物理试题分类汇编(第03期):电压与电阻专题

ID:117422 2019年07月22日 资料纠错 有奖上传 收藏

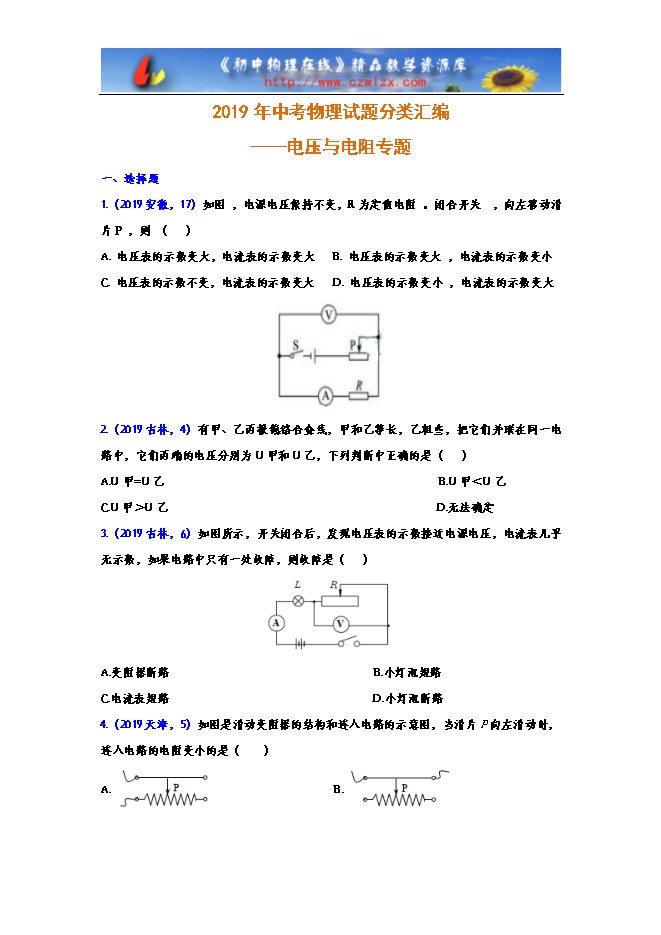

【内容简介】 一、选择题 1. (2019安徽,17) 如图 ,电源电压保持不变,R为定值电阻 。闭合开关  ,向左移动滑片P ,则 (   ) A. 电压表的示数变大,电流表的示数变大   B. 电压表的示数变大 ,电流表的示数变小 C. 电压表的示数不变,电流表的示数变大   D. 电压表的示数变小 ,电流表的示数变大 【答案】A 2. (2019吉林,4) 有甲、乙两根镍铬合金线,甲和乙等长,乙粗些,把它们并联在同一电路中,它们两端的电压分别为U甲和U乙,下列判断中正确的是(   ) A.U 甲=U乙                                               B.U甲<U乙   C.U 甲>U乙                                              D.无法确定 【答案】A 3. (2019吉林,6) 如图所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数,如果电路中只有一处故障,则故障是(   ) A. 变阻器断路                                   B.小灯泡短路  C. 电流表短路                                   D.小灯泡断路 【答案】A 4. ( 2019 天津,5 ) 如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是(  ) A.                              B. C.                           D. 【答案】A 5. ( 2019 天津,10 ) 如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表指针偏转明显。则故障原因可能是(  ) A. 短路                  B. 断路            C. 短路            D. 断路 【答案】A 6. (2019岳阳,8) 为保障安全,滚筒洗衣机内设置了电源开关S1和安全开关S2.当洗衣机门关上,S2自动闭合,再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是(  ) 【答案】C 7. (2019攀枝花,11) 如图所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。一段时间后,三灯泡突然熄灭,两电表示数均变为零。若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。造成此现象的原因可能是(  ) A. 甲灯短路        B.甲灯断路    C.乙灯断路      D.丙灯断路 【答案】B 8. (2019 北京,10) 如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是(  ) A .灯L1和灯L2串联    B .灯L1和灯L2两端的电压一定相等      C .通过灯L1的电流与通过灯L2的电流一定相等  D .通过灯L1的电流与通过电源的电流一定相等 【答案】B。 9. (2019福建,13) 在相同温度下,关于导体的电阻,下列说法正确的是(  ) A .铜线的电阻一定比铝线的小    B .长度相同粗细也相同的铜线和铝线电阻相等     C .长度相同的两根铜线,粗的那根电阻较大   D .粗细相同的两根铜线,长的那根电阻较大 【答案】D。 10..(2019 绥化,7) 下面四幅电路图中,仪表使用正确的是(  ) 【答案】B。 11. (2019孝感,6) 如图所示,通过开关的通断来研究电路连接和电路故障等问题,下列说法正确的是(  ) A .断开S1和S3,闭合S2时,R1和R2并联      B .断开S1和S3,闭合S2时,电压表测量电源电压 C .断开S2,闭合S1时S3,R1和R2串联    D .断开S1,闭合S2时S3,R2被短路 【答案】D。 12. (2019玉林,) 超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际,最适合用来制作 A. 保险丝           B.输电导线 C. 电炉丝           D.变阻器的电阻丝 【答案】B 13. (2019玉林,) 光敏电阻的阻值随光照强度的增大而减小。如图所示,闭合开关,逐渐减弱光敏电阻的光照强度,下列说法正确的是 A. 电流表和电压表的示数均变小 B. 电流表和电压表的示数均变大 C. 电流表的示数变小,电压表的示数变大 D. 电流表的示数数大,电压表的示数变小 【答案】C 14. (2019菏泽,7) 当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是(  )
