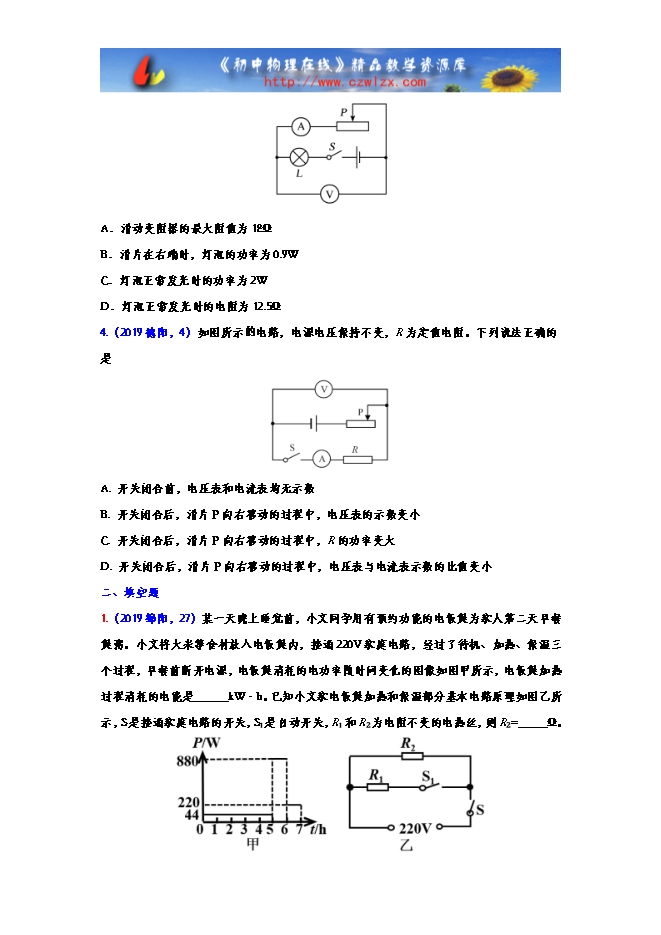

【内容简介】 一、选择题 1. （2019绵阳，7） 如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中 A. L1 变亮，电压表示数变小 B. L1 变暗，电流表示数变大 C. L2 亮起来，电压表示数变大 D. L2 亮起来，电流表示数变小 【答案】D 2. （2019南充，10） 如图，电源电压恒为9V，灯L标有“3V  1.5W”（灯L电阻不受温度影响），滑动变阻器R规格为“0~30Ω”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是： A. 灯L的电阻为6Ω B. 电压表V1示数为6V C. R 接入电路中的阻值为18Ω D. 电路消耗的总功率为4.5W 【答案】AD 3. （2019阜新，10） 如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯泡恰好正常发光，下列说法正确的是（　　） A ．滑动变阻器的最大阻值为18Ω B ．滑片在右端时，灯泡的功率为0.9W C ．灯泡正常发光时的功率为2W D ．灯泡正常发光时的电阻为12.5Ω 【答案】BCD 4. （2019德阳，4） 如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是 A. 开关闭合前，电压表和电流表均无示数 B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小 C. 开关闭合后，滑片P向右移动的过程中，R的功率变大 D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小 【答案】B 二、填空题 1. （2019绵阳，27） 某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。 【答案】    (1). 0.88    (2). 220 2. （2019南充，17） 如图是电热饮水机电路原理图，已知R1=100Ω，R2=20Ω，当开关S1、S2闭合时，饮水机处于___________状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。 【答案】 (1). 加热 (2). 1:6 3. （2019南充，18） 如图，灯L标有“4V 2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电流表示数为___________A，通电1min电路中产生的热量为___________J。 【答案】 (1). 0.7 (2). 168 4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________
