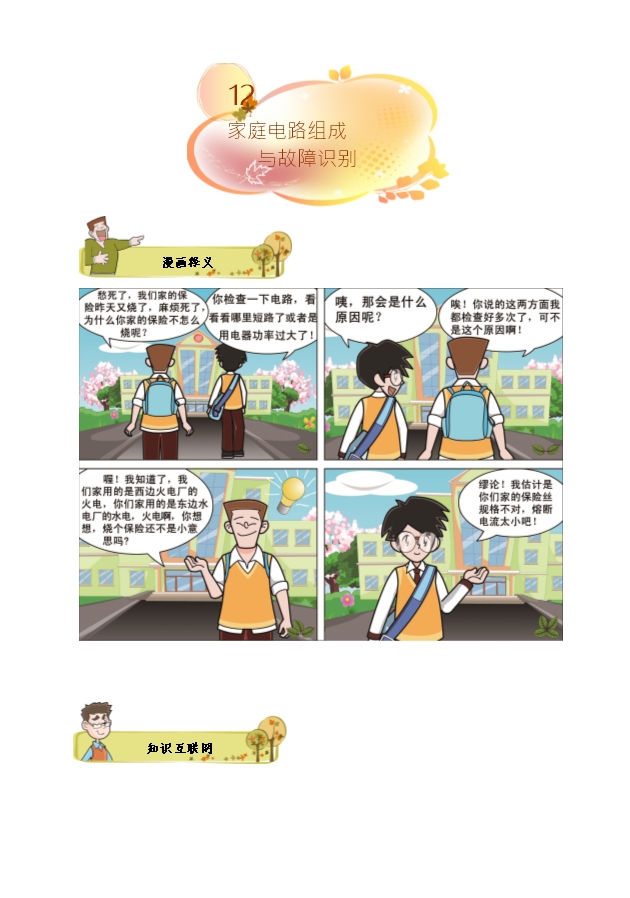

2018-2019学年人教版九年级物理全册讲义:第十九章 家庭电路和电路故障(彩色书稿word版)

ID:112693 2019年02月23日 下载 资料纠错 有奖上传 收藏

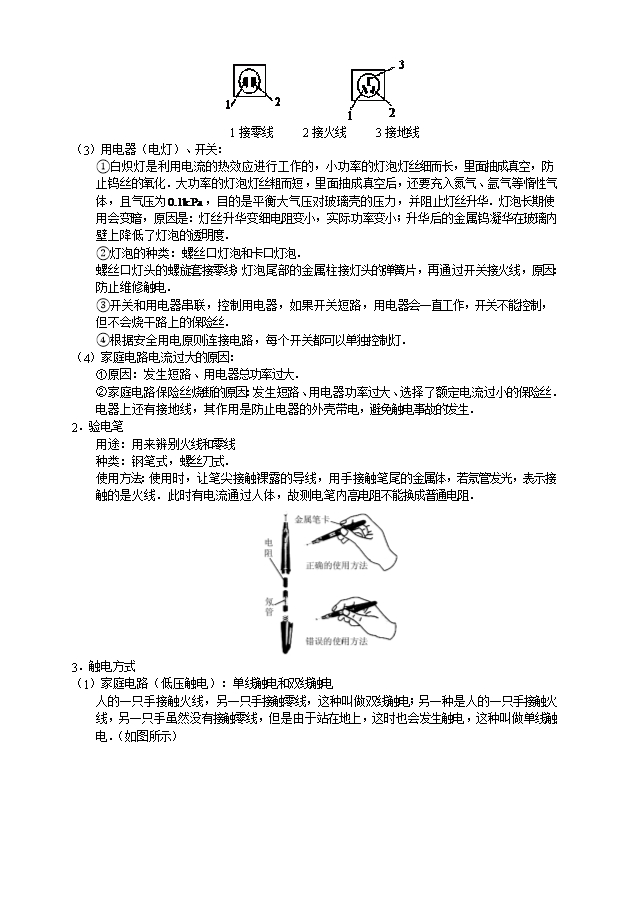

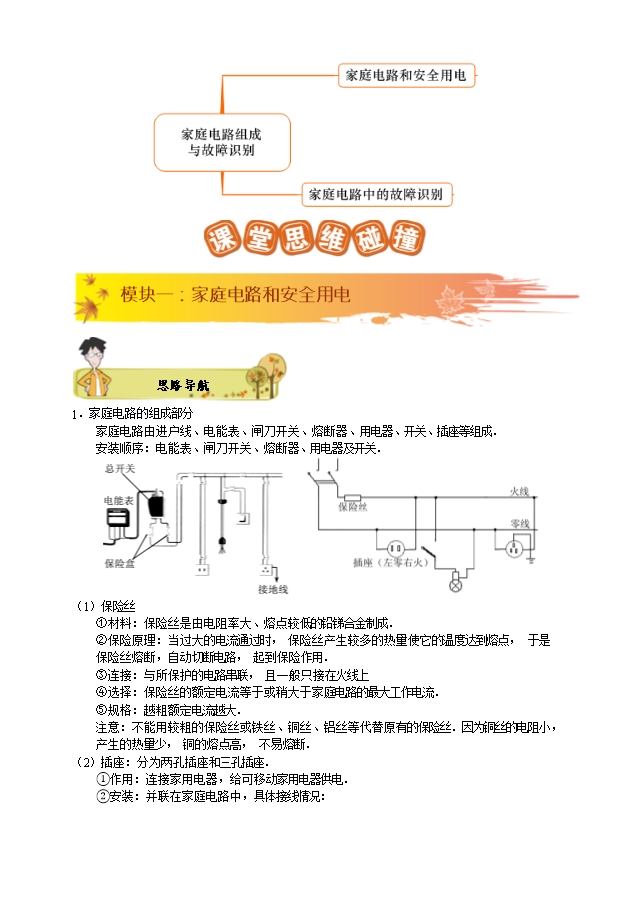

【内容简介】1.家庭电路的组成部分 家庭电路由进户线、电能表、闸刀开关、熔断器、用电器、开关、插座等组成. 安装顺序:电能表、闸刀开关、熔断器、用电器及开关.   (1)保险丝 ①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成. ②保险原理:当过大的电流通过时, 保险丝产生较多的热量使它的温度达到熔点, 于是保险丝熔断,自动切断电路, 起到保险作用. ③连接:与所保护的电路串联, 且一般只接在火线上 ④选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流. ⑤规格:越粗额定电流越大. 注意:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替原有的保险丝.因为铜丝的电阻小, 产生的热量少, 铜的熔点高, 不易熔断. (2)插座:分为两孔插座和三孔插座. ①作用:连接家用电器,给可移动家用电器供电. ②安装:并联在家庭电路中,具体接线情况: 1接零线     2接火线     3接地线 (3)用电器(电灯)、开关: ①白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空,防止钨丝的氧化.大功率的灯泡灯丝粗而短,里面抽成真空后,还要充入氮气、氩气等惰性气体,且气压为,目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华.灯泡长期使用会变暗,原因是:灯丝升华变细电阻变小,实际功率变小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度. ②灯泡的种类:螺丝口灯泡和卡口灯泡. 螺丝口灯头的螺旋套接零线;灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线,原因:防止维修触电. ③开关和用电器串联,控制用电器,如果开关短路,用电器会一直工作,开关不能控制,但不会烧干路上的保险丝. ④根据安全用电原则连接电路,每个开关都可以单独控制灯. (4)家庭电路电流过大的原因: ①原因:发生短路、用电器总功率过大. ②家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝. 电器上还有接地线,其作用是防止电器的外壳带电,避免触电事故的发生. 2.验电笔 用途:用来辨别火线和零线 种类:钢笔式,螺丝刀式. 使用方法:使用时,让笔尖接触裸露的导线,用手接触笔尾的金属体,若氖管发光,表示接触的是火线.此时有电流通过人体,故测电笔内高电阻不能换成普通电阻. 3.触电方式 (1)家庭电路(低压触电):单线触电和双线触电 人的一只手接触火线,另一只手接触零线,这种叫做双线触电;另一种是人的一只手接触火线,另一只手虽然没有接触零线,但是由于站在地上,这时也会发生触电,这种叫做单线触电.(如图所示) 家庭电路触电的事故:都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路.要分清零线和地线,虽然地线和零线正常情况下之间没有电压,但绝不能将地线和零线接通,否则易造成触电事故. (2)高压触电:高压电弧触电和跨步电压触电. 4.安全用电常识 (1)人体安全电压不高于36V,动力电路电压380V,家庭电路电压220V都超出了安全电压. (2)不靠近高电压带电体,不接近低压带电体,不弄湿用电器,不损坏电器设备绝缘体. (3)触电时,首先应切断电源或用干燥的木棒等绝缘物体将电线挑开,迅速使触电人脱离电源,然后对昏迷的人进行人工呼吸. 【例1】    下列说法中错误的是(     ) A.物理学中规定正电荷定向移动的方向为电流的方向 B.发现有人触电,首先应切断电源 C.家庭电路中总电流过大,是由于电路中用电器的实际功率过大引起的 D.电炉子工作时,电炉丝热得发红,而连接电炉子的导线并不太热,是因为导线的电阻比电炉丝的电阻小 【答案】 C   【例2】    路边的电线杆上常见到如图所示的小风车,小川询问了供电厂的工作人员,得到的答复是:因为鸟类经常衔回铁丝等导电物质筑巢,一旦铁丝搭在线路上,很容易引起事故,放置小风车是用来驱鸟的. 你认为引起的事故可能是          (填“短路”或“ 断路”). 【答案】 短路   【例3】    在如图所示的家庭电路中,插座、螺口灯泡(及其开关)的连线正确的是(     ) 【答案】 D     模块二:家庭电路中的故障识别     家庭电路常见故障有四种:1、开路;2、短路;3、过载(用电器总功率过大);4、漏电

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
