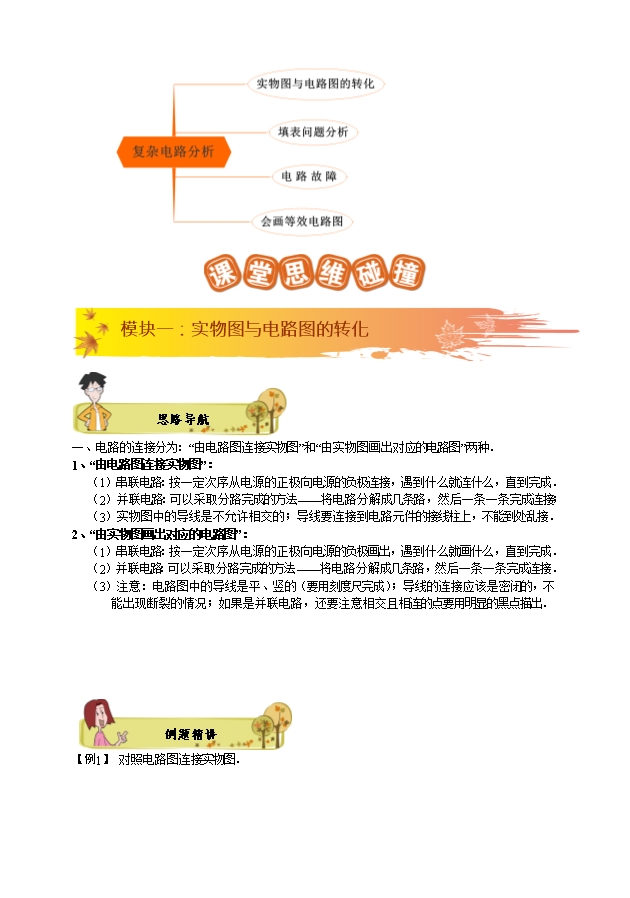

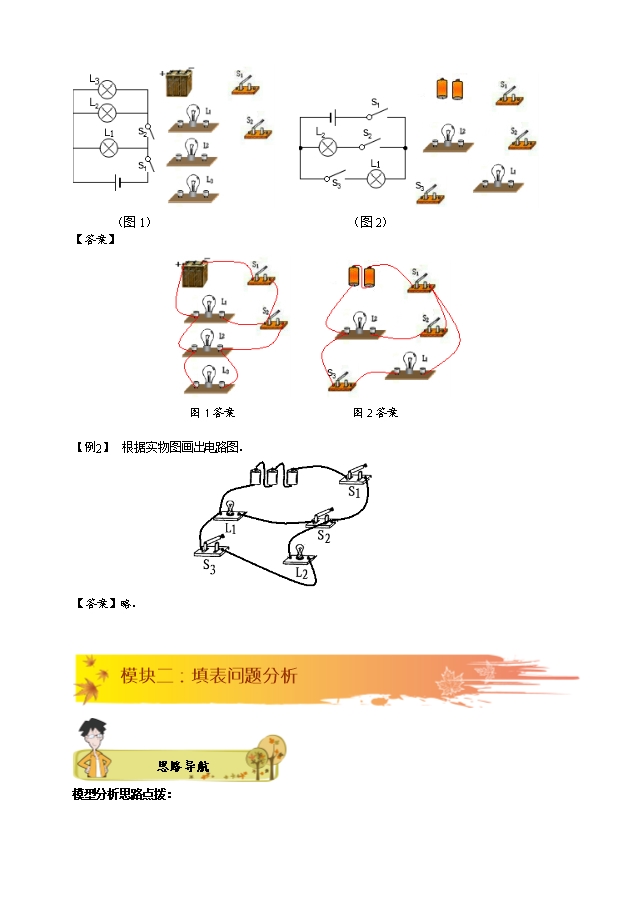

【内容简介】一、电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种． 1 、“ 由电路图连接实物图” ： （1）串联电路：按一定次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成． （2）并联电路：可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； （3）实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接． 2 、“ 由实物图画出对应的电路图” ： （1）串联电路：按一定次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成． （2）并联电路：可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接． （3）注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出．           【例1】    对照电路图连接实物图．            （图1）                                 （图2） 【答案】     图1答案                    图2答案   【例2】      根据实物图画出电路图．                     【答案】略．       模块二：填表问题分析     模型分析思路点拨： 根据题干要求先确定电路的连接方式，由电流来判断填表内容．若是电流流经的○则是填写电流表，若是电流没有流经的○则意味着属于电压表． 【例3】      如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则        乙 处电表是电压表． 【答案】乙   【例4】      如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（　　  ） A．甲接电压表，乙接电流表 B．甲、乙均接电压表 C．甲、乙均接电流表 D．甲接电流表，乙接电压表 【答案】D                     【例5】    在下面两个图的圆圈内填上适当的电表符号，并标出正、负接线柱．   【答案】如图所示．   【例6】    如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表．  【答案】如图所示．   【例7】    如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．   【答案】如图所示．             模块三：电路故障     1、开路故障区域判断方法： ①导线法：如图所示，把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光． 小结：   ②电流表法：将电流表并接到可能发生开路的地方，电流表相当于一根导线把电路接通，可以观察到电流表有示数，灯泡L2发光． 小结：   ③灯泡法：将灯泡并接到可能发生开路的地方，电路被接通，可以观察到电流表有示数,灯泡L1、L2 发光． 小结：         ④电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压．但电路中的灯不发光，电流表也没有示数. 小结： 2、局部短路故障区域的判断方法： 电压表法： ①将电压表并接到可能发生局部短路的地方，电压表没有示数．
