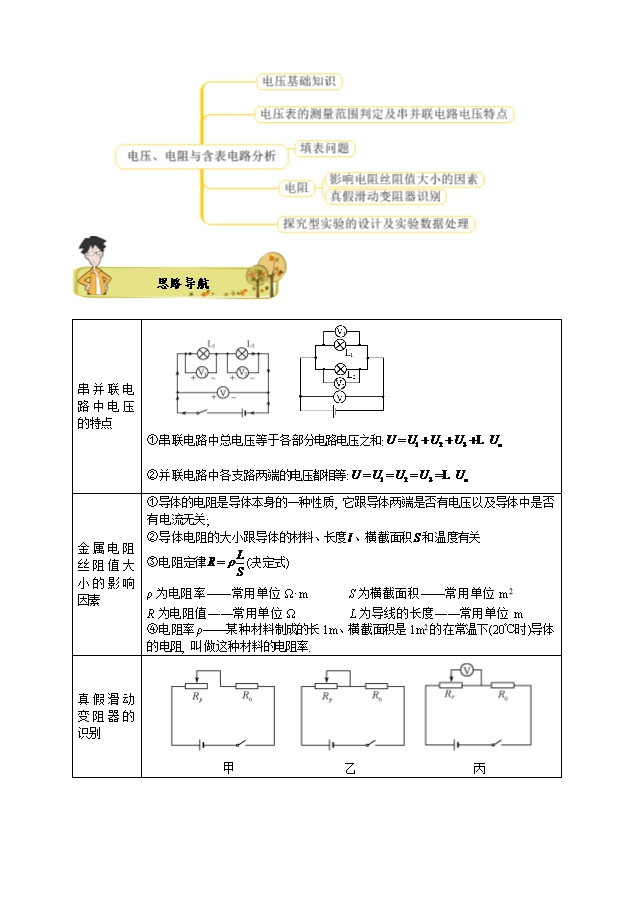

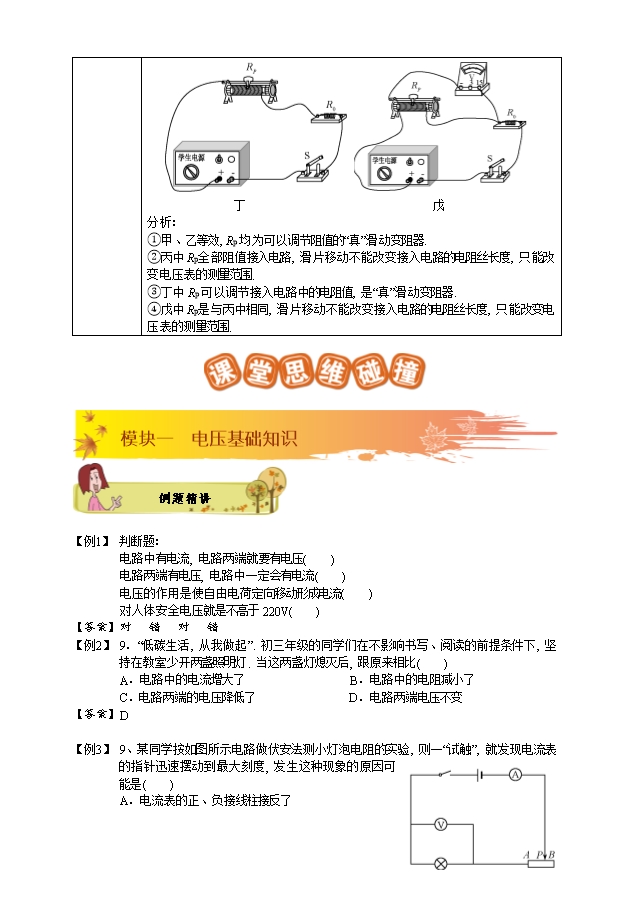

【内容简介】 串并联电路中电压的特点     ①串联电路中总电压等于各部分电路电压之和: ②并联电路中各支路两端的电压都相等: 金属电阻丝阻值大小的影响因素 ①导体的电阻是导体本身的一种性质, 它跟导体两端是否有电压以及导体中是否有电流无关; ②导体电阻的大小跟导体的材料、长度、横截面积和温度有关 ③电阻定律(决定式) ρ 为电阻率 —— 常用单位 Ω·m      S 为横截面积 —— 常用单位 m2 R 为电阻值 —— 常用单位 Ω        L 为导线的长度 —— 常用单位 m ④电阻率ρ——某种材料制成的长1m、横截面积是1m2的在常温下(20℃时)导体的电阻, 叫做这种材料的电阻率. 真假滑动变阻器的识别                    甲                   乙                    丙                  丁                                戊 分析: ①甲、乙等效, RP均为可以调节阻值的“真”滑动变阻器. ②丙中RP全部阻值接入电路, 滑片移动不能改变接入电路的电阻丝长度, 只能改变电压表的测量范围. ③丁中RP可以调节接入电路中的电阻值, 是“真”滑动变阻器. ④戊中RP是与丙中相同, 滑片移动不能改变接入电路的电阻丝长度, 只能改变电压表的测量范围.       模块一  电压基础知识       判断题: 电路中有电流, 电路两端就要有电压(    ) 电路两端有电压, 电路中一定会有电流(    ) 电压的作用是使自由电荷定向移动形成电流(    ) 对人体安全电压就是不高于220V(    ) 【答案】 对   错   对   错 9.“低碳生活, 从我做起”. 初三年级的同学们在不影响书写、阅读的前提条件下, 坚持在教室少开两盏照明灯. 当这两盏灯熄灭后, 跟原来相比(    ) A.电路中的电流增大了                  B.电路中的电阻减小了 C.电路两端的电压降低了                D.电路两端电压不变 【答案】 D   9、某同学按如图所示电路做伏安法测小灯泡电阻的实验, 则一“试触”, 就发现电流表的指针迅速摆动到最大刻度, 发生这种现象的原因可能是(    ) A.电流表的正、负接线柱接反了 B.小灯泡的灯丝断了 C.线路接错, 电路中的某处发生了短路 D.以上说法都不正确 【答案】 C       模块二  电压测量范围判定及电路电压特点           如图所示的电路, 开关S闭合后, 两个电压表V1和V2的示数分别为6V和4V, 由此可知电阻R1、R2两端的电压分别是(    ) A.4V、2V              B.2V、4V C.6V、4V              D.4V、6V 【答案】 A     如图所示电路, 闭合S1后, 三盏灯发光; 当再闭合S2后(灯泡没有被烧坏) ,电压表示数将(    ) A. 不变                     B. 变大                   C. 变小                       D. 不能确定             【答案】 B 请判断哪几个用电器可以工作及其连接方法, 说出电压表测量范围. 【答案】 R1、R2、R3均可工作, 连接方式为并联 V1测量R1和R2两端电压之和, V2测量R2和R3两端电压之和     请完成下面实物图的连接, 在不拆卸电路的条件下, 通过开关的操作, 可以实现电路的变换, 测出两盏灯泡在串联情况下各自电压的大小. (电源电压不变, 不考虑灯泡灯丝电阻变化) (1) 操作步骤及记录数据:                                                                      (2) 在此串联电路中, 灯泡L1的电压大小为       ; 灯泡L2的电压大小为          .(用实验步骤中所记录的数据来表示)   【答案】 (1)闭合S1, 记录电压表示数为U1; 再闭合S2, 记录电压表示数为U2. (2)U1,      U1- U2     补充一根导线, 通过控制开关, 测量出R0和RX各自两端的电压, 简述实验步骤及数据计算的方法. 【答案】 补充导线如右图; 只闭合S1, 电压表示数为U1, 只闭合S2, 电压表示数为U 则R0两端电压为U1, RX两端电压为U2-U1     补充一根导线, 通过控制开关, 测量出R0和RX各自两端的电压, 简述实验步骤及数据计算的方法.     【答案】 补充导线如右图; 只闭合S3, 电压表示数为U1, 只闭合S2, 电压表示数为U2, 则R0两端电压为U1-U2, RX两端电压为U2     如下图, 电压表V1示数为6V, 电压表V2示数为7V, 电压表V3示数为10V, 求各个电阻电压分别为多少?         【答案】 , ,   模块三  填表问题         (1)如图所示的电路中, 当电键S1闭合, S2断开时, a表为        , b表为        表时, R1、R1是串联的, 且a表测的是        的        , b表测的是        的         选填“电流”或“电压”). 当电键S1、S2都闭合时, a表为        表 , b表为        表时, R1、R1是并联 的, 且a表测的是         的        , b表测的是        的        (选填“电流”或“电压”). 【答案】 电流表; 电压表; 串联电路; 电流; ; 电压; 电压; 电流; 电源; 电压; 干路; 电流
