北京课改版九年级物理全册:10.5“测量导体的电阻”知识归纳练习题(无答案)

ID:112048 2019年02月11日 资料纠错 有奖上传 收藏

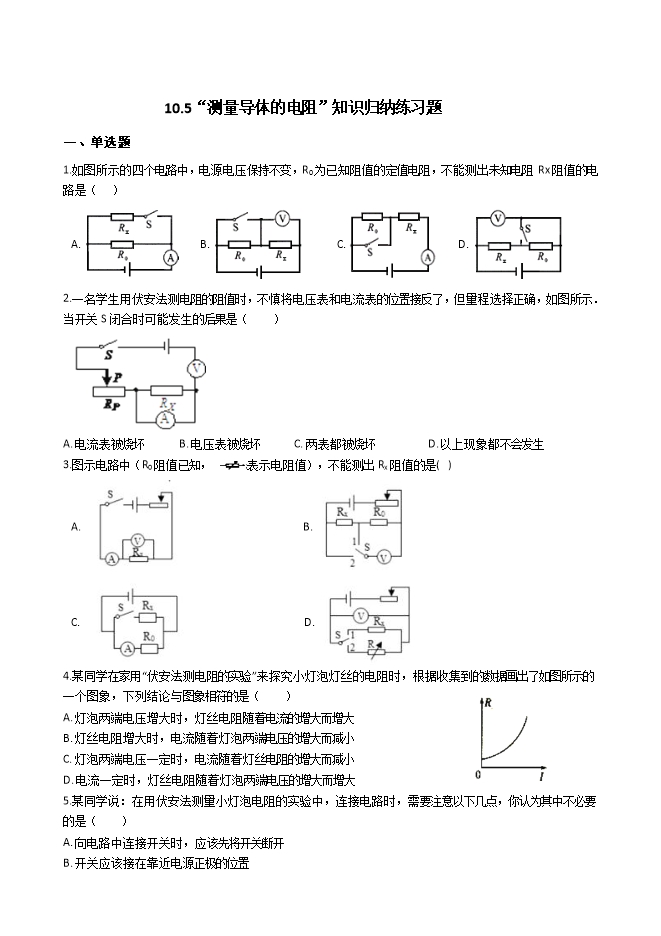

【内容简介】一、单选题 1.如图所示的四个电路中,电源电压保持不变,R0为已知阻值的定值电阻,不能测出未知电阻Rx阻值的电路是(    )            A.          B.              C.          D.   2.一名学生用伏安法测电阻的阻值时,不慎将电压表和电流表的位置接反了,但量程选择正确,如图所示.当开关S闭合时可能发生的后果是(  )   A. 电流表被烧坏             B. 电压表被烧坏             C. 两表都被烧坏                    D. 以上现象都不会发生 3.图示电路中(R0阻值已知,  表示电阻值),不能测出Rx阻值的是(   )             A.                                              B.   C.                                            D.   4.某同学在家用“伏安法测电阻的实验”来探究小灯泡灯丝的电阻时,根据收集到的数据画出了如图所示的一个图象,下列结论与图象相符的是(  ) A. 灯泡两端电压增大时,灯丝电阻随着电流的增大而增大 B. 灯丝电阻增大时,电流随着灯泡两端电压的增大而减小 C. 灯泡两端电压一定时,电流随着灯丝电阻的增大而减小 D. 电流一定时,灯丝电阻随着灯泡两端电压的增大而增大 5.某同学说:在用伏安法测量小灯泡电阻的实验中,连接电路时,需要注意以下几点,你认为其中不必要的是(  ) A. 向电路中连接开关时,应该先将开关断开 B. 开关应该接在靠近电源正极的位置 C. 电压表、电流表的量程选择要合适 D. 向电路中连接滑动变阻器时,应该先将滑片位于变阻器阻值的最大处 6.为了测出未知电阻Rx的阻值,某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路,其中可行的是(电源电压未知且不变)(   )   A. (2)(4)                       B. (2)(3)                       C. (1)(3)                       D. (3)(4) 7.用伏安法测甲、乙两个导体的电阻时,分别测出了通过导体的电流I和电压U,然后作出了I—U的图像如图,由此可以判断(   ) A. R甲= R乙  B. R甲〈 R乙  C. R甲〉R乙 D. 无法判断R甲与 R乙的大小 8.下列电路图中电源电压U保持不变,定值电阻R的阻值已知.在不改变电路的情况下,能测出未知电阻Rx的阻值的电路图是(  ) A.                                   B.  C.                                  D.   9.如下图所示的电路,电源电压均不变,R0为定值电阻,R为最大阻值已知的滑动变阻器,利用下列电路图能够测出待测电阻R2阻值的是(      )             A.             B.             C.             D.   10.下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是(   ) A. 测量小灯泡发光时的电功率  B. 测量小灯泡发光时的电阻 C. 研究小灯泡的亮度与其两端电压大小的关系   D. 验证欧姆定律 二、填空题 11.在伏安法测电阻实验中,电源电压为6V,待测电阻大约为10Ω,电流表有0.6A、3A两个量程,电压表有3V、15V两个量程。请完成如下问题: (1)本实验中,电流表的量程应选________ ,在连接电路前,开关应________ ; (2)两图是实验中电流表、电压表的示数,电压表的读数为________ V,求得待测电阻的阻值为________ Ω。        12.小明发现实验室里有一卷单股导线,他了解到此类电线每千米的电阻为0.2Ω。为了粗略估算电线有多长,小明用电压表、电流表和电源接成如图所示的电路进行测量。测得电压表的示数为3.0V时,电流表的示数为0.3A,则导线电阻值为________Ω,这种测量电阻的方法叫________,这卷电线的长度约有________m。 ........
