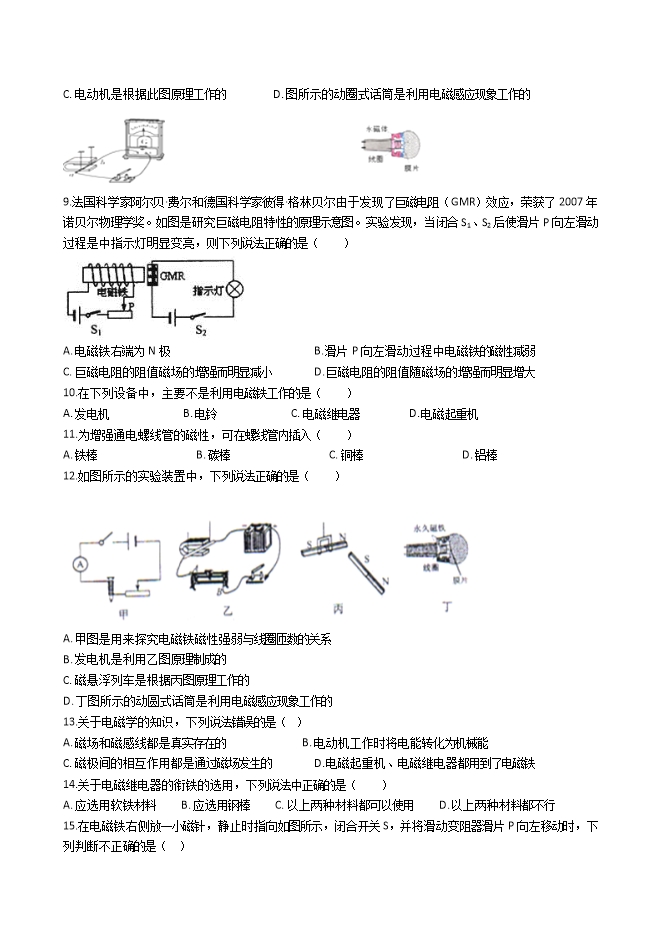

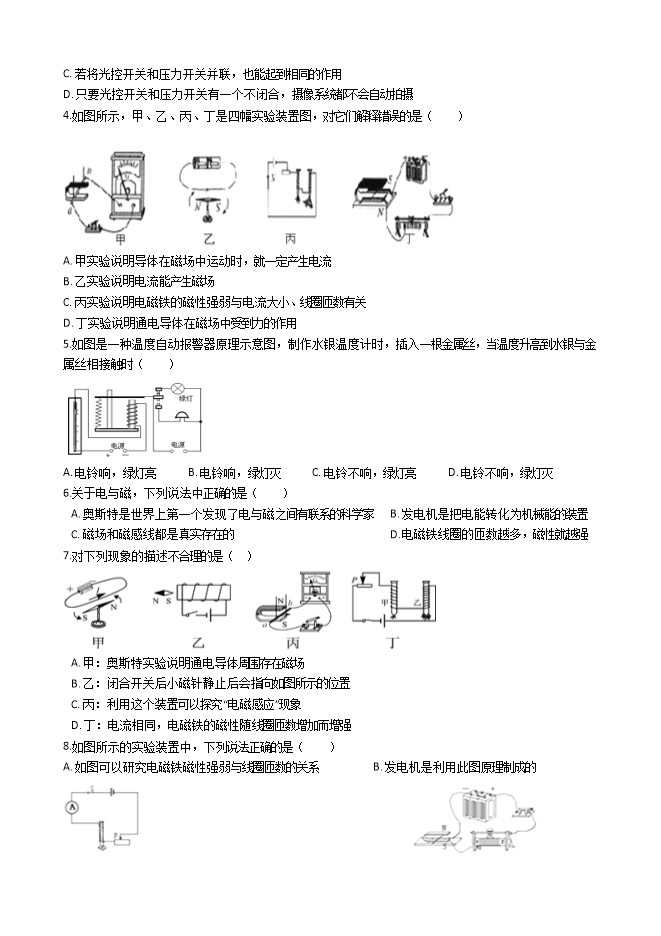

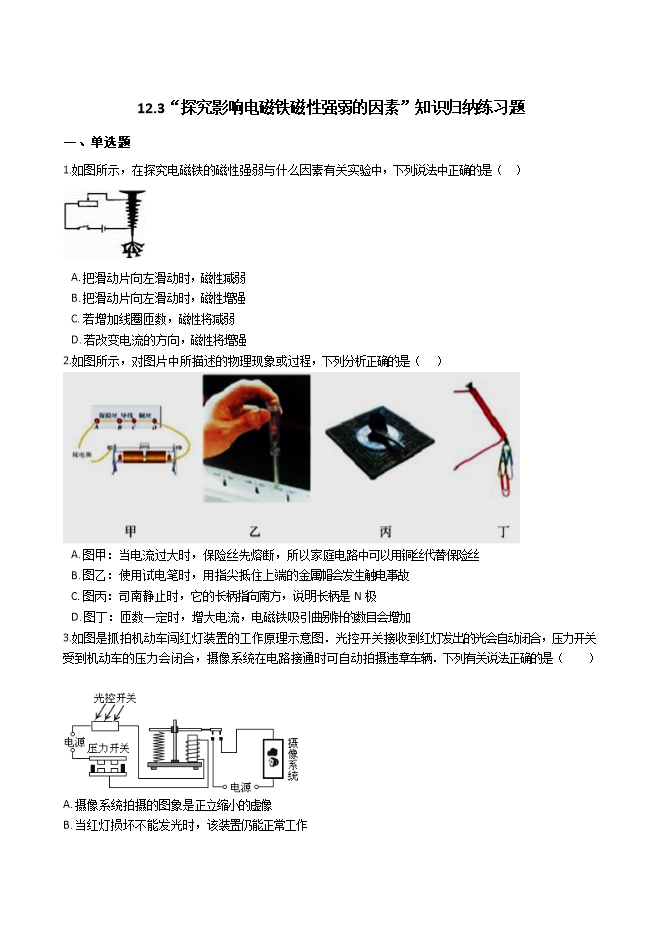

【内容简介】一、单选题 1.如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（   ）   A. 把滑动片向左滑动时，磁性减弱 B. 把滑动片向左滑动时，磁性增强 C. 若增加线圈匝数，磁性将减弱 D. 若改变电流的方向，磁性将增强 2.如图所示，对图片中所描述的物理现象或过程，下列分析正确的是（    ）   A. 图甲：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝 B. 图乙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故 C. 图丙：司南静止时，它的长柄指向南方，说明长柄是N极 D. 图丁：匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加 3.如图是抓拍机动车闯红灯装置的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确的是（　　）     A. 摄像系统拍摄的图象是正立缩小的虚像 B. 当红灯损坏不能发光时，该装置仍能正常工作 C. 若将光控开关和压力开关并联，也能起到相同的作用 D. 只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄 4.如图所示，甲、乙、丙、丁是四幅实验装置图，对它们解释错误的是（　　）     A. 甲实验说明导体在磁场中运动时，就一定产生电流 B. 乙实验说明电流能产生磁场 C. 丙实验说明电磁铁的磁性强弱与电流大小、线圈匝数有关 D. 丁实验说明通电导体在磁场中受到力的作用 5.如图是一种温度自动报警器原理示意图，制作水银温度计时，插入一根金属丝，当温度升高到水银与金属丝相接触时（　　）   A. 电铃响，绿灯亮            B. 电铃响，绿灯灭            C. 电铃不响，绿灯亮            D. 电铃不响，绿灯灭 6.关于电与磁，下列说法中正确的是（　　）             A. 奥斯特是世界上第一个发现了电与磁之间有联系的科学家      B. 发电机是把电能转化为机械能的装置 C. 磁场和磁感线都是真实存在的                                                     D. 电磁铁线圈的匝数越多，磁性就越强 7.对下列现象的描述不合理的是（   ）     A. 甲：奥斯特实验说明通电导体周围存在磁场 B. 乙：闭合开关后小磁针静止后会指向如图所示的位置 C. 丙：利用这个装置可以探究“电磁感应”现象 D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强 8.如图所示的实验装置中，下列说法正确的是（　　） A. 如图可以研究电磁铁磁性强弱与线圈匝数的关系         B. 发电机是利用此图原理制成的                                               C. 电动机是根据此图原理工作的        D. 图所示的动圈式话筒是利用电磁感应现象工作的                                    9.法国科学家阿尔贝•费尔和德国科学家彼得•格林贝尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左滑动过程是中指示灯明显变亮，则下列说法正确的是（　　） ..........
