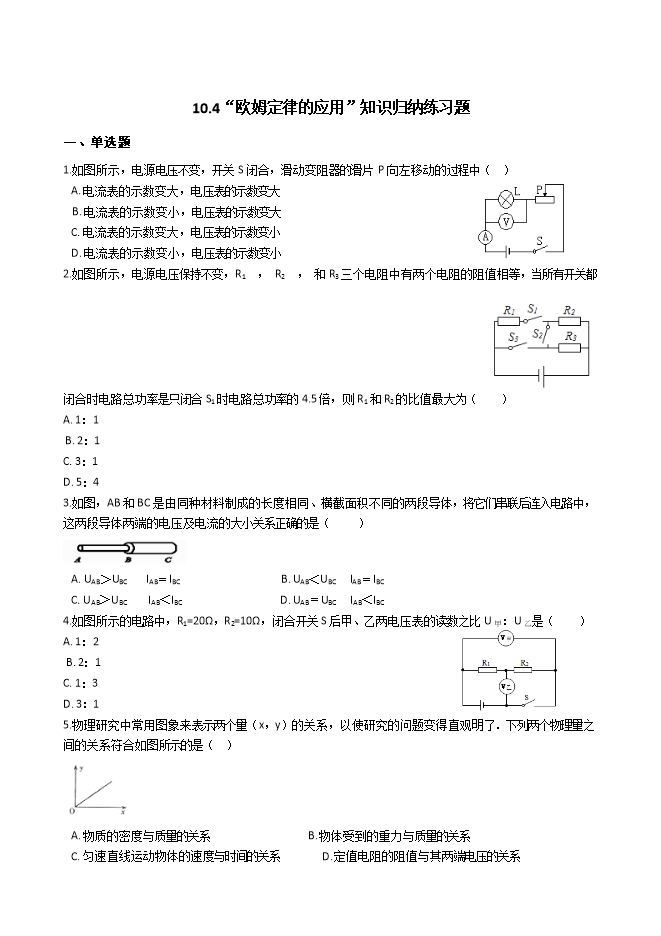

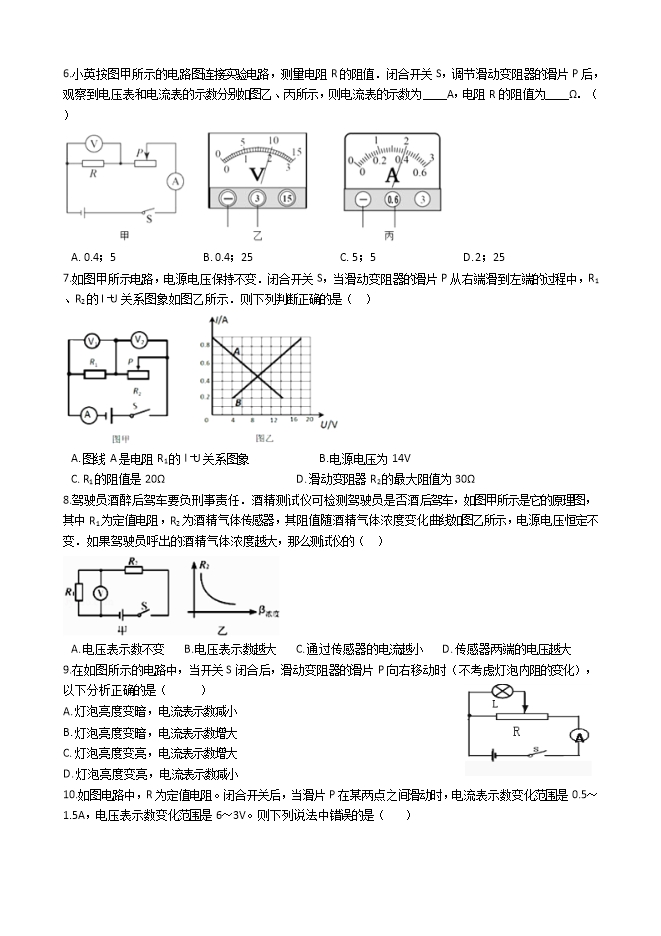

【内容简介】一、单选题 1.如图所示，电源电压不变，开关S闭合，滑动变阻器的滑片P向左移动的过程中（   ） A. 电流表的示数变大，电压表的示数变大                 B. 电流表的示数变小，电压表的示数变大 C. 电流表的示数变大，电压表的示数变小                 D. 电流表的示数变小，电压表的示数变小 2.如图所示，电源电压保持不变，R1  ， R2  ， 和R3三个电阻中有两个电阻的阻值相等，当所有开关都闭合时电路总功率是只闭合S1时电路总功率的4.5倍，则R1和R2的比值最大为（　　） A. 1：1                                      B. 2：1                                      C. 3：1                                      D. 5：4 3.如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（         ）   A. UAB＞UBC       IAB＝IBC                                      B. UAB＜UBC     IAB＝IBC C. UAB＞UBC        IAB＜IBC                                     D. UAB＝UBC     IAB＜IBC 4.如图所示的电路中，R1=20Ω，R2=10Ω，闭合开关S后甲、乙两电压表的读数之比U甲：U乙是（　　） A. 1：2  B. 2：1 C. 1：3 D. 3：1 5.物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（   ）     A. 物质的密度与质量的关系                                     B. 物体受到的重力与质量的关系 C. 匀速直线运动物体的速度与时间的关系                D. 定值电阻的阻值与其两端电压的关系 6.小英按图甲所示的电路图连接实验电路，测量电阻R的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为____A，电阻R的阻值为____Ω．（　　）   A. 0.4；5                                 B. 0.4；25                                 C. 5；5                                 D. 2；25 7.如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断正确的是（   ）     A. 图线A是电阻R1的I﹣U关系图象                          B. 电源电压为14V C. R1的阻值是20Ω                                                  D. 滑动变阻器R2的最大阻值为30Ω 8.驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，其中R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙所示，电源电压恒定不变．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（   ）     A. 电压表示数不变       B. 电压表示数越大       C. 通过传感器的电流越小       D. 传感器两端的电压越大 9.在如图所示的电路中，当开关S闭合后，滑动变阻器的滑片P向右移动时（不考虑灯泡内阻的变化），以下分析正确的是（ 　　 ） A. 灯泡亮度变暗，电流表示数减小                           B. 灯泡亮度变暗，电流表示数增大 C. 灯泡亮度变亮，电流表示数增大                           D. 灯泡亮度变亮，电流表示数减小 10.如图电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5～1.5A，电压表示数变化范围是6～3V。则下列说法中错误的是（      ） ..........
