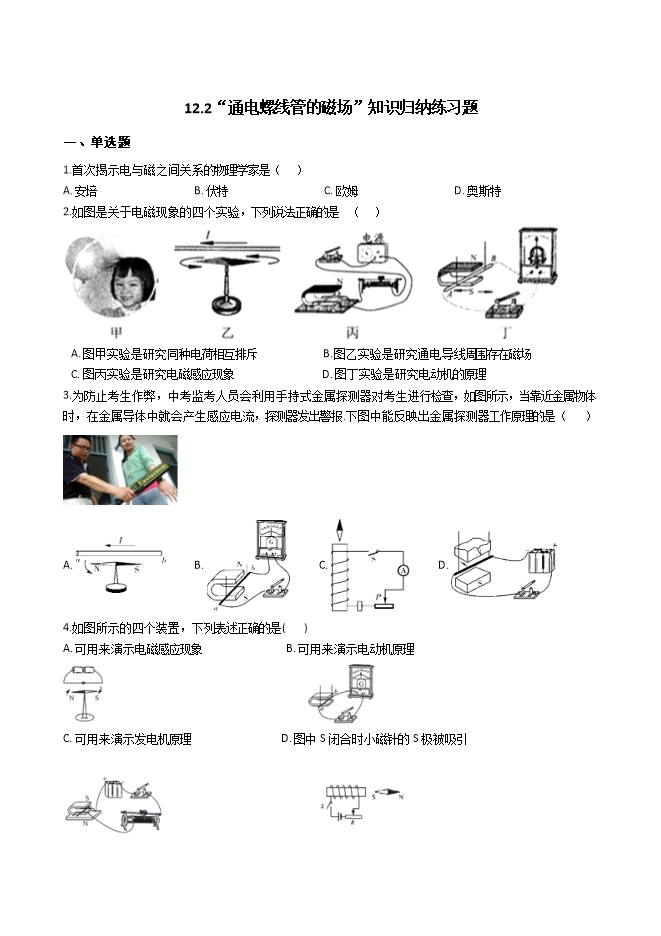

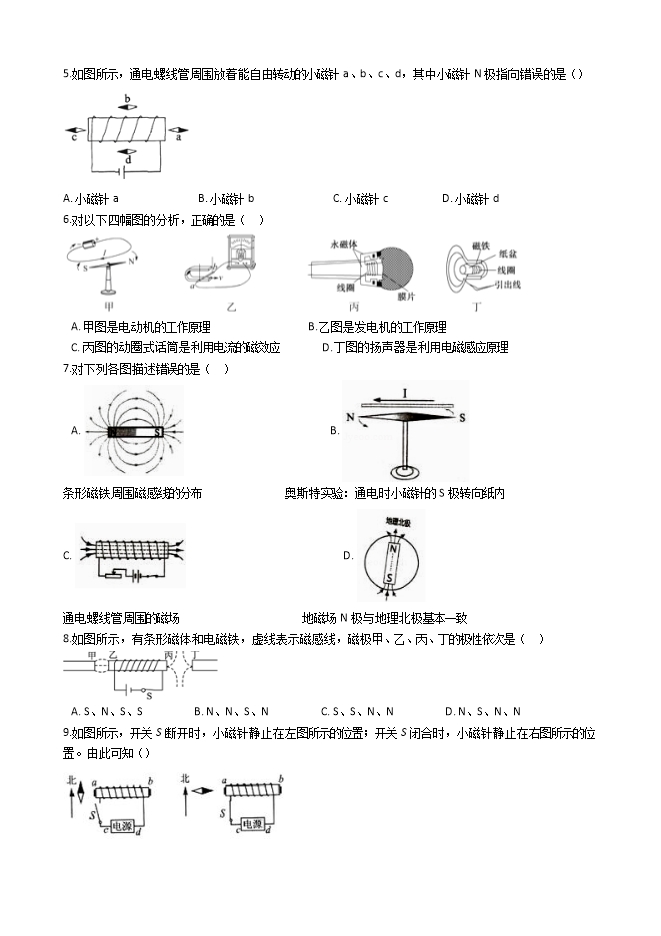

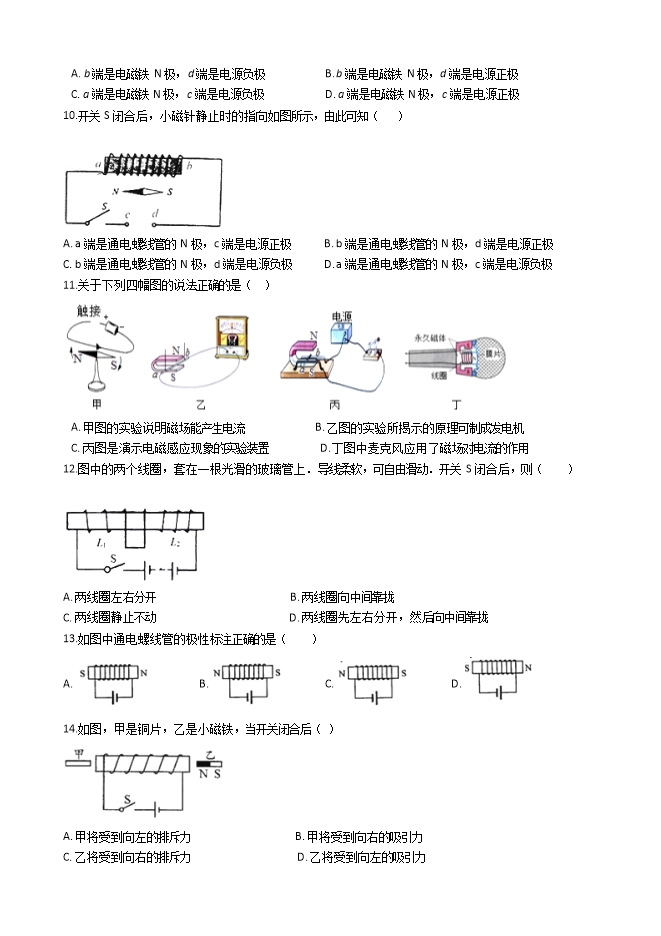

【内容简介】一、单选题 1.首次揭示电与磁之间关系的物理学家是（   ） A. 安培                                    B. 伏特                                    C. 欧姆                                    D. 奥斯特 2.如图是关于电磁现象的四个实验，下列说法正确的是  （    ）   A. 图甲实验是研究同种电荷相互排斥           B. 图乙实验是研究通电导线周围存在磁场 C. 图丙实验是研究电磁感应现象               D. 图丁实验是研究电动机的原理 3.为防止考生作弊，中考监考人员会利用手持式金属探测器对考生进行检查，如图所示，当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报.下图中能反映出金属探测器工作原理的是（   ）   A.             B.             C.             D.   4.如图所示的四个装置，下列表述正确的是(       ) A. 可用来演示电磁感应现象               B. 可用来演示电动机原理                                       C. 可用来演示发电机原理                 D. 图中S闭合时小磁针的S极被吸引                                   5.如图所示，通电螺线管周围放着能自由转动的小磁针a、b、c、d，其中小磁针N极指向错误的是（）   A. 小磁针a                              B. 小磁针b                              C. 小磁针c          D. 小磁针d 6.对以下四幅图的分析，正确的是（   ）     A. 甲图是电动机的工作原理                                     B. 乙图是发电机的工作原理 C. 丙图的动圈式话筒是利用电流的磁效应                D. 丁图的扬声器是利用电磁感应原理 7.对下列各图描述错误的是（   ）             A.                           B.   条形磁铁周围磁感线的分布              奥斯特实验：通电时小磁针的S极转向纸内 C.                             D.   通电螺线管周围的磁场                     地磁场N极与地理北极基本一致 8.如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（   ）   A. S、N、S、S                    B. N、N、S、N                    C. S、S、N、N                    D. N、S、N、N 9.如图所示，开关S断开时，小磁针静止在左图所示的位置；开关S闭合时，小磁针静止在右图所示的位置。由此可知（）     A. b端是电磁铁N极，d端是电源负极                      B. b端是电磁铁N极，d端是电源正极 C. a端是电磁铁N极，c端是电源负极                       D. a端是电磁铁N极，c端是电源正极 10.开关S闭合后，小磁针静止时的指向如图所示，由此可知（     ）     A. a端是通电螺线管的N极，c端是电源正极             B. b端是通电螺线管的N极，d端是电源正极 C. b端是通电螺线管的N极，d端是电源负极            D. a端是通电螺线管的N极，c端是电源负极 11.关于下列四幅图的说法正确的是（   ）   .........
