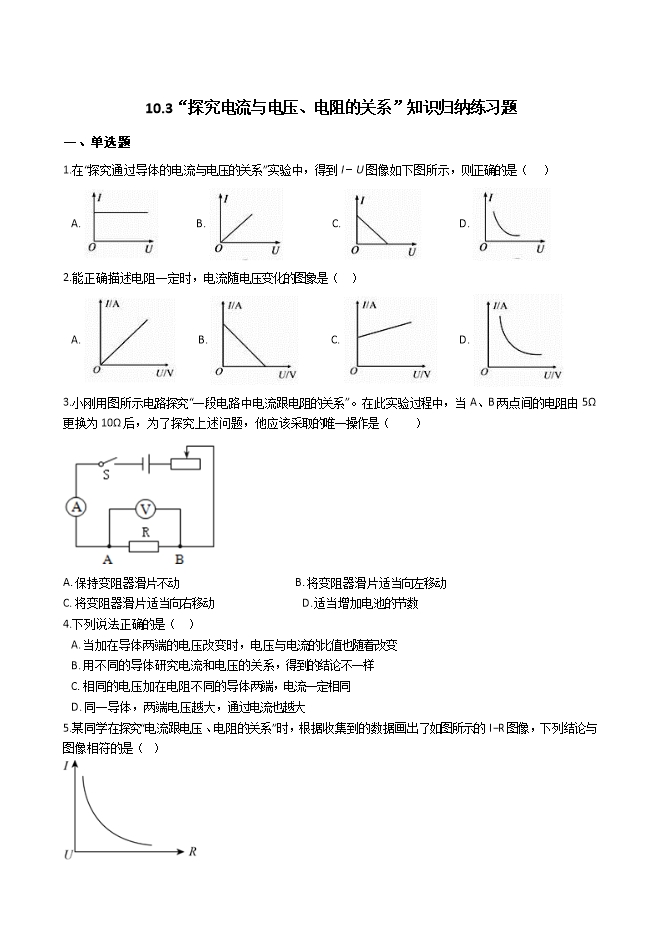

【内容简介】一、单选题 1.在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（    ）             A.                B.                    C.                D.   2.能正确描述电阻一定时，电流随电压变化的图象是（   ）             A.          B.              C.          D.   3.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）   A. 保持变阻器滑片不动                                            B. 将变阻器滑片适当向左移动 C. 将变阻器滑片适当向右移动                                 D. 适当增加电池的节数 4.下列说法正确的是（   ）             A. 当加在导体两端的电压改变时，电压与电流的比值也随着改变 B. 用不同的导体研究电流和电压的关系，得到的结论不一样 C. 相同的电压加在电阻不同的导体两端，电流一定相同 D. 同一导体，两端电压越大，通过电流也越大 5.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I−R图像，下列结论与图像相符的是（   ）   A. 电阻一定时，电流随着电压的增大而增大            B. 电阻一定时，电压随着电流的增大而增大 C. 电压一定时，电流随着电阻的增大而减小            D. 电压一定时，电阻随着电流的增大而减小 6.于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是(    )           A. 两个实验采用的都是控制变量的研究方法 B. 两实验的实验电路在教科书中是相同的 C. 前者收集多组数据的目的，是为了得出电流跟电阻的定量关系 D. 后者收集多组数据的目的，是为了取电阻的平均值，减小误差 7.在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据．根据这组数据，可以得到的结论是（ ） 导体两端的电压（V）导体的电阻（Ω）通过导体的电流（A） 422 441 480.5 A. 导体电阻一定时，导体两端的电压跟通过导体的电流成正比 B. 导体电阻一定时，通过导体的电流跟导体两端的电压成正比 C. 导体两端电压一定时，导体的电阻和通过导体的电流成反比 D. 导体两端电压一定时，通过导体的电流和导体的电阻成反比 8.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图9所示的一个图像相符的是 （   ）   A. 电阻一定时，电流随着电压的增大而增大           B. 电阻一定时，电压随着电流的增大而增大 C. 电压一定时，电流随着电阻的增大而减小            D. 电压一定时，电阻随着电流的增大而减小 9.某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图(a)所示的电路，在a、b两点间分别接入定值电阻R1、R2  ， 通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U－I关系图像，如图(b)所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（      ）   A. 0.5A                                        B. 1A                                        C. 2A                                        D. 3A 10.如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（　　）   A. 读出电流表与电压表的示数                                 B. 将滑片P向左移动 C. 将滑片P向右移动                                                D. 适当减少电池的节数 二、填空题 11.小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成右图所示I-U关系图像。由图可得甲的电阻为________  Ω；若这两个电阻串联后接在电压为9V的电源上，电路中的电流为________ A；这两个电阻并联后接在9V电源上，干路中的电流为________ A。 ..........
