北京课改版九年级物理全册:10.2“探究串、并联电路中的电流规律”知识归纳练习题(无答案)

ID:112045 2019年02月11日 资料纠错 有奖上传 收藏

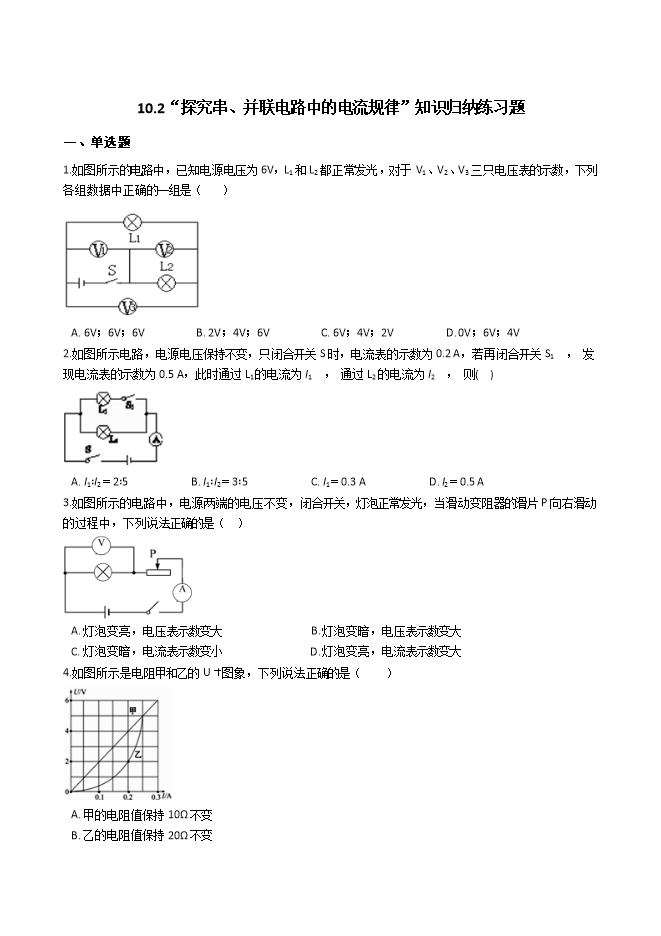

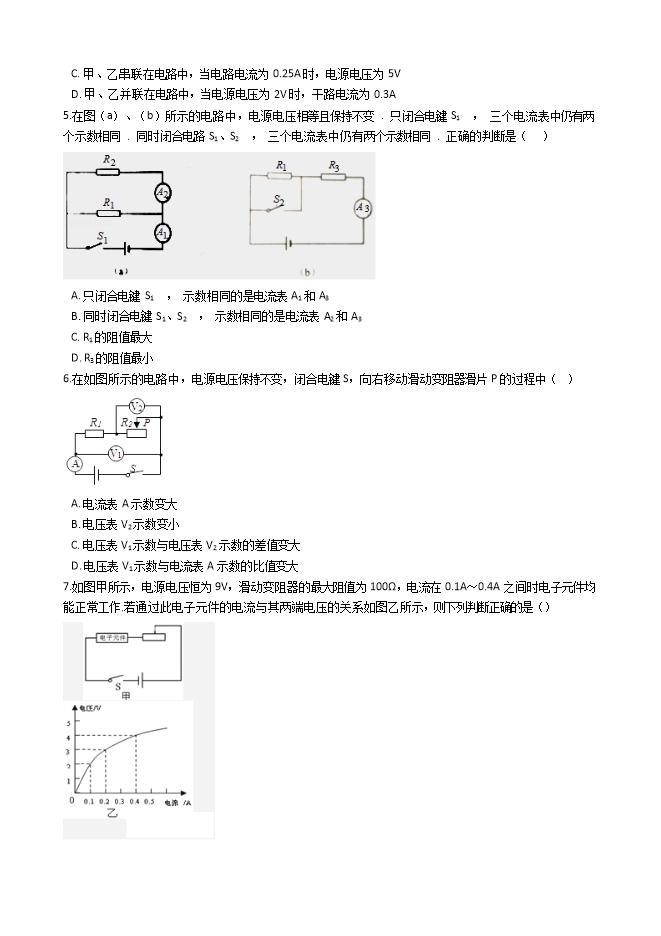

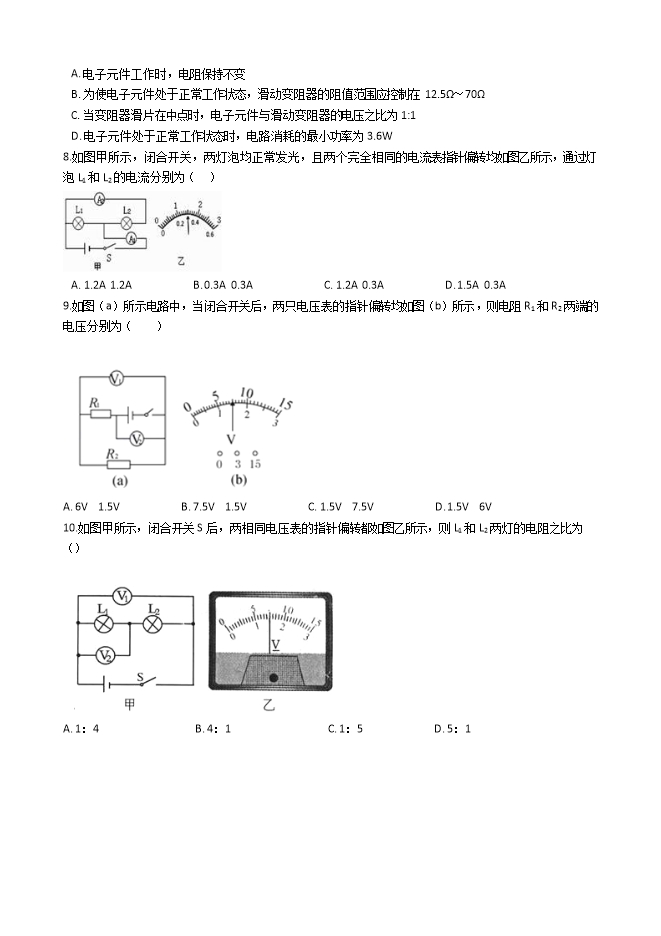

【内容简介】一、单选题 1.如图所示的电路中,已知电源电压为6V,L1和L2都正常发光,对于V1、V2、V3三只电压表的示数,下列各组数据中正确的一组是(      )     A. 6V;6V;6V                    B. 2V;4V;6V                    C. 6V;4V;2V                    D. 0V;6V;4V 2.如图所示电路,电源电压保持不变,只闭合开关S时,电流表的示数为0.2 A,若再闭合开关S1  , 发现电流表的示数为0.5 A,此时通过L1的电流为I1  , 通过L2的电流为I2  , 则(    )   A. I1∶I2=2∶5                        B. I1∶I2=3∶5                        C. I1=0.3 A                        D. I2=0.5 A 3.如图所示的电路中,电源两端的电压不变,闭合开关,灯泡正常发光,当滑动变阻器的滑片P向右滑动的过程中,下列说法正确的是(   )   A. 灯泡变亮,电压表示数变大                                 B. 灯泡变暗,电压表示数变大 C. 灯泡变暗,电流表示数变小                                 D. 灯泡变亮,电流表示数变大 4.如图所示是电阻甲和乙的U﹣I图象,下列说法正确的是(  )   A. 甲的电阻值保持10Ω不变 B. 乙的电阻值保持20Ω不变 C. 甲、乙串联在电路中,当电路电流为0.25A时,电源电压为5V D. 甲、乙并联在电路中,当电源电压为2V时,干路电流为0.3A 5.在图(a)、(b)所示的电路中,电源电压相等且保持不变 . 只闭合电键S1  , 三个电流表中仍有两个示数相同 . 同时闭合电路S1、S2  , 三个电流表中仍有两个示数相同 . 正确的判断是(    )   A. 只闭合电键S1  , 示数相同的是电流表A1和A3 B. 同时闭合电键S1、S2  , 示数相同的是电流表A2和A3 C. R1的阻值最大 D. R3的阻值最小 6.在如图所示的电路中,电源电压保持不变,闭合电键S,向右移动滑动变阻器滑片P的过程中(   )   A. 电流表A示数变大 B. 电压表V2示数变小 C. 电压表V1示数与电压表V2示数的差值变大 D. 电压表V1示数与电流表A示数的比值变大 7.如图甲所示,电源电压恒为9V,滑动变阻器的最大阻值为100Ω,电流在0.1A~0.4A之间时电子元件均能正常工作.若通过此电子元件的电流与其两端电压的关系如图乙所示,则下列判断正确的是()     A. 电子元件工作时,电阻保持不变 B. 为使电子元件处于正常工作状态,滑动变阻器的阻值范围应控制在12.5Ω~70Ω C. 当变阻器滑片在中点时,电子元件与滑动变阻器的电压之比为1:1 D. 电子元件处于正常工作状态时,电路消耗的最小功率为3.6W 8.如图甲所示,闭合开关,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为(    )   A. 1.2A  1.2A                       B. 0.3A  0.3A                           C. 1.2A  0.3A                       D. 1.5A  0.3A  9.如图(a)所示电路中,当闭合开关后,两只电压表的指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为(  )     A. 6V    1.5V                        B. 7.5V    1.5V                        C. 1.5V    7.5V                        D. 1.5V    6V 10.如图甲所示,闭合开关S后,两相同电压表的指针偏转都如图乙所示,则L1和L2两灯的电阻之比为 () ..........

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
