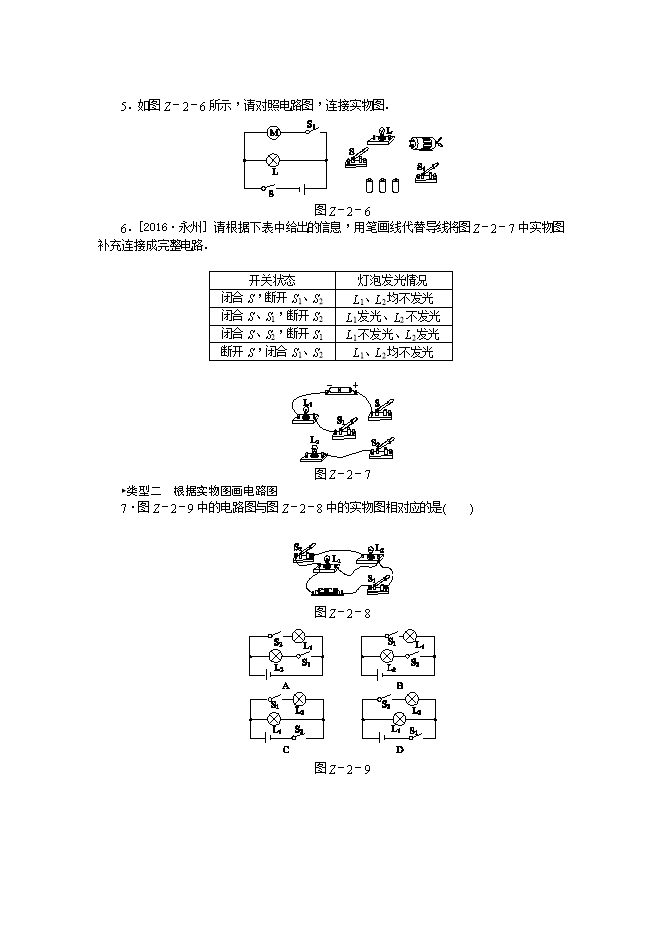

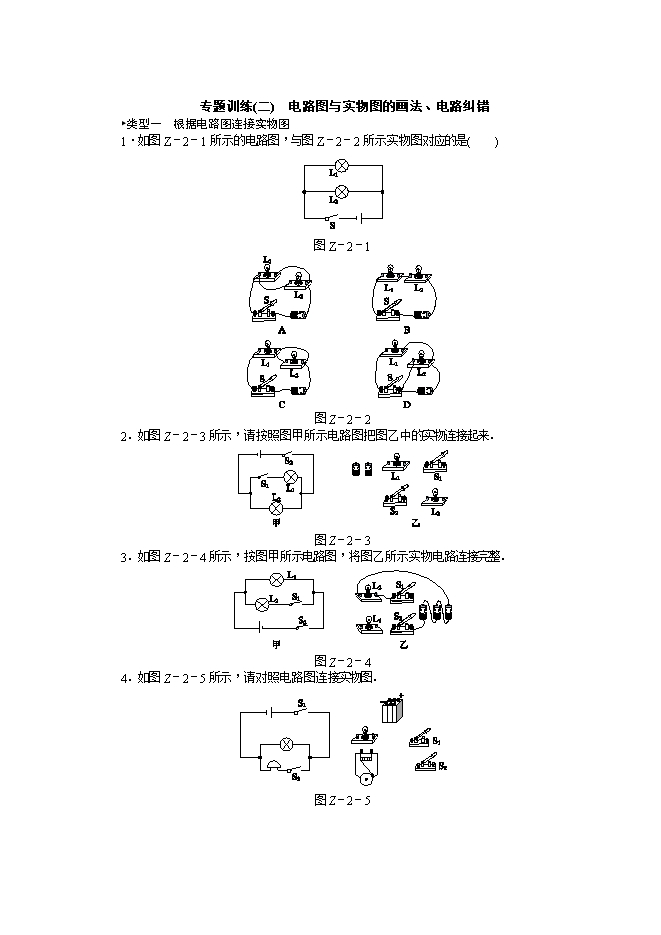

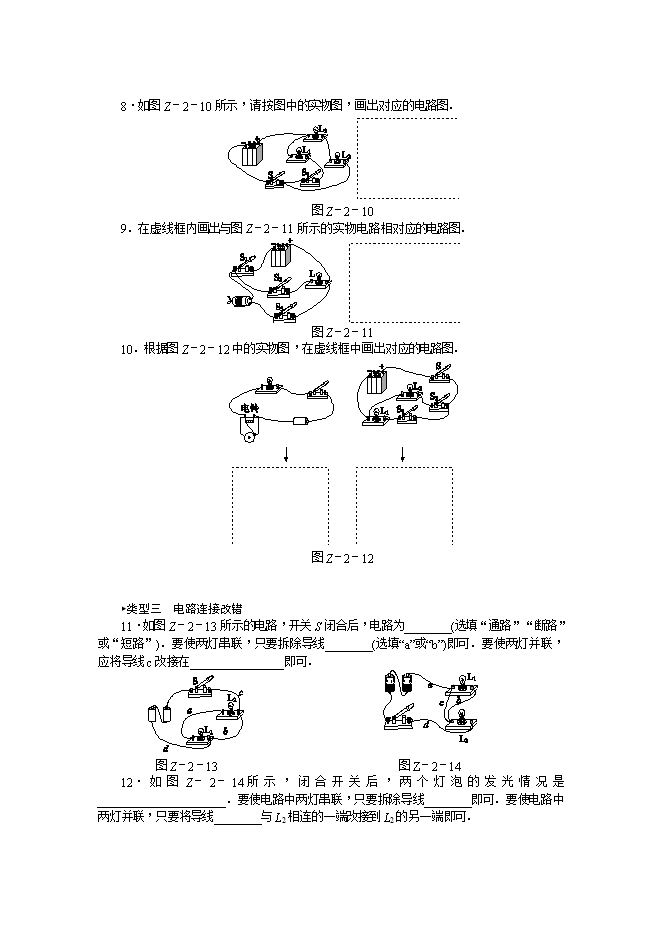

【内容简介】 专题训练 ( 二 ) 　电路图与实物图的画法、电路纠错 ►类型一　根据电路图连接实物图 1．如图Z－2－1所示的电路图，与图Z－2－2所示实物图对应的是(　　) 图Z－2－1 图Z－2－2 2．如图Z－2－3所示，请按照图甲所示电路图把图乙中的实物连接起来． 图Z－2－3 3．如图Z－2－4所示，按图甲所示电路图，将图乙所示实物电路连接完整． 图Z－2－4 4．如图Z－2－5所示，请对照电路图连接实物图． 图Z－2－5       5．如图Z－2－6所示，请对照电路图，连接实物图． 图Z－2－6 6．[2016·永州] 请根据下表中给出的信息，用笔画线代替导线将图Z－2－7中实物图补充连接成完整电路．   开关状态 灯泡发光情况 闭合S，断开S1、S2 L 1、L2均不发光 闭合S、S1，断开S2 L 1发光、L2不发光 闭合S、S2，断开S1 L 1不发光、L2发光 断开S，闭合S1、S2 L 1、L2均不发光     图Z－2－7 ►类型二　根据实物图画电路图 7．图Z－2－9中的电路图与图Z－2－8中的实物图相对应的是(　　)   图Z－2－8 图Z－2－9           8．如图Z－2－10所示，请按图中的实物图，画出对应的电路图． 图Z－2－10 9．在虚线框内画出与图Z－2－11所示的实物电路相对应的电路图． ..........
