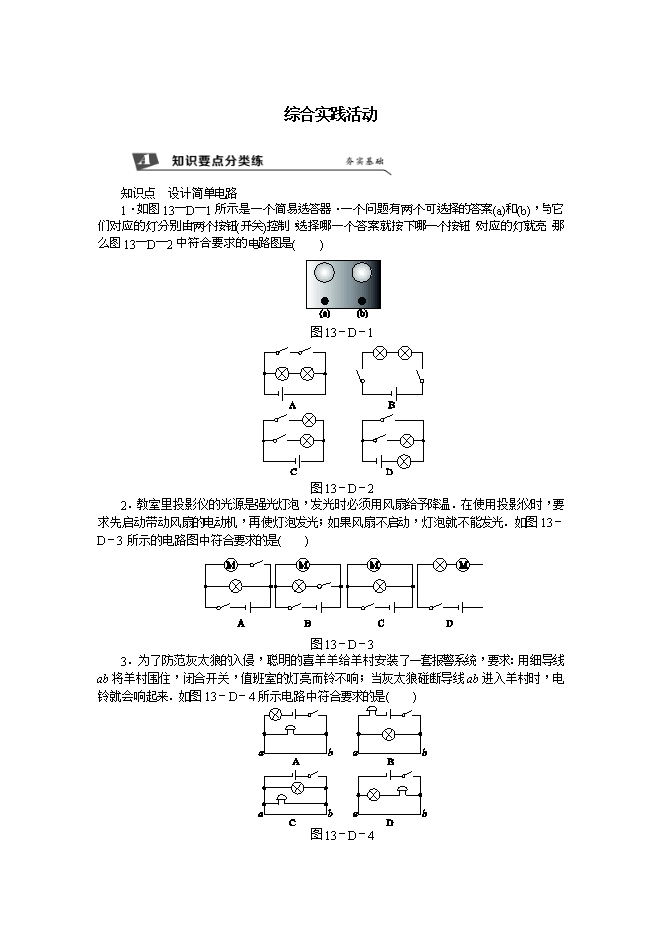

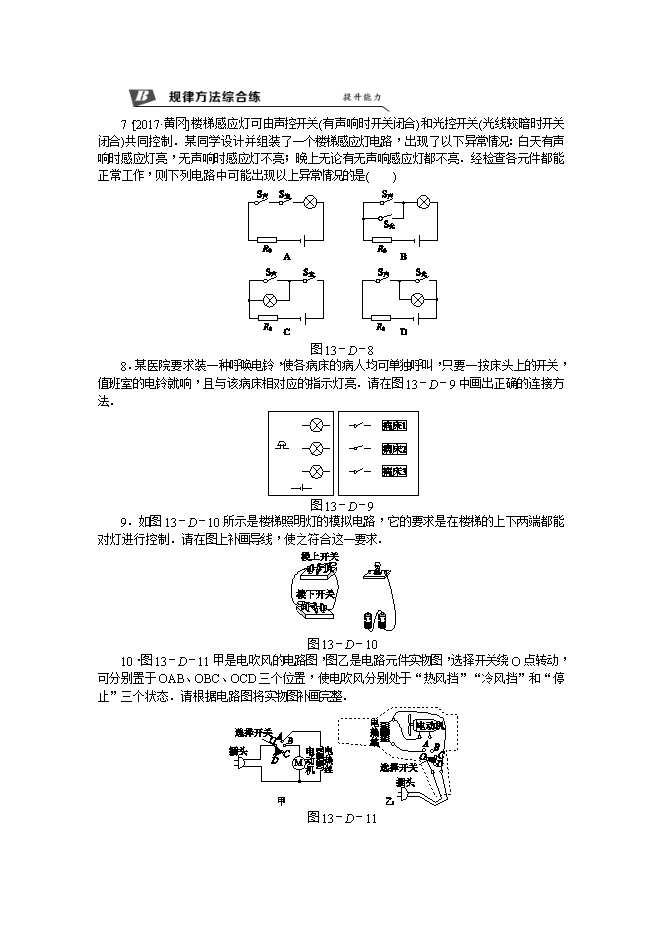

【内容简介】 综合实践活动 知识点　设计简单电路 1．如图13－D－1所示是一个简易选答器．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮(开关)控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮．那么图13－D－2中符合要求的电路图是(　　) 图13－D－1 图13－D－2 2．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光．如图13－D－3所示的电路图中符合要求的是(　　) 图13－D－3 3．为了防范灰太狼的入侵，聪明的喜羊羊给羊村安装了一套报警系统，要求：用细导线ab将羊村围住，闭合开关，值班室的灯亮而铃不响；当灰太狼碰断导线ab进入羊村时，电铃就会响起来．如图13－D－4所示电路中符合要求的是(　　) 图13－D－4   4．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图13－D－5所示的电路图中，符合要求的是(　　) 图13－D－5 5．某档案馆的保密室进、出门有下列要求：甲、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就可以进入保密室．如图13－D－6所示电路中符合上述要求的是(　　) 图13－D－6 6．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图13－D－7所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你在虚线框内画出这个电路的电路图．   ..............
