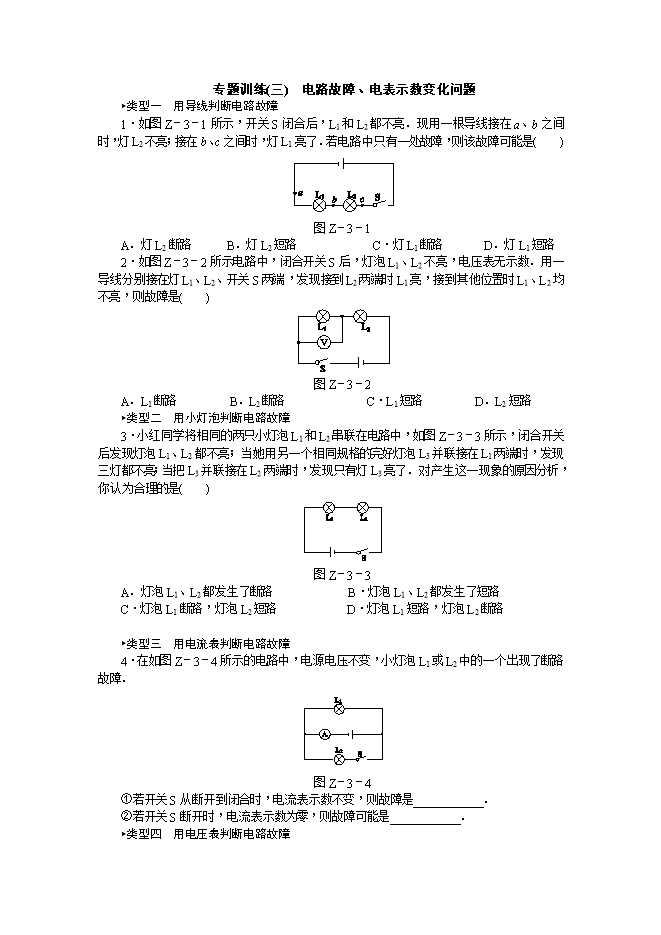

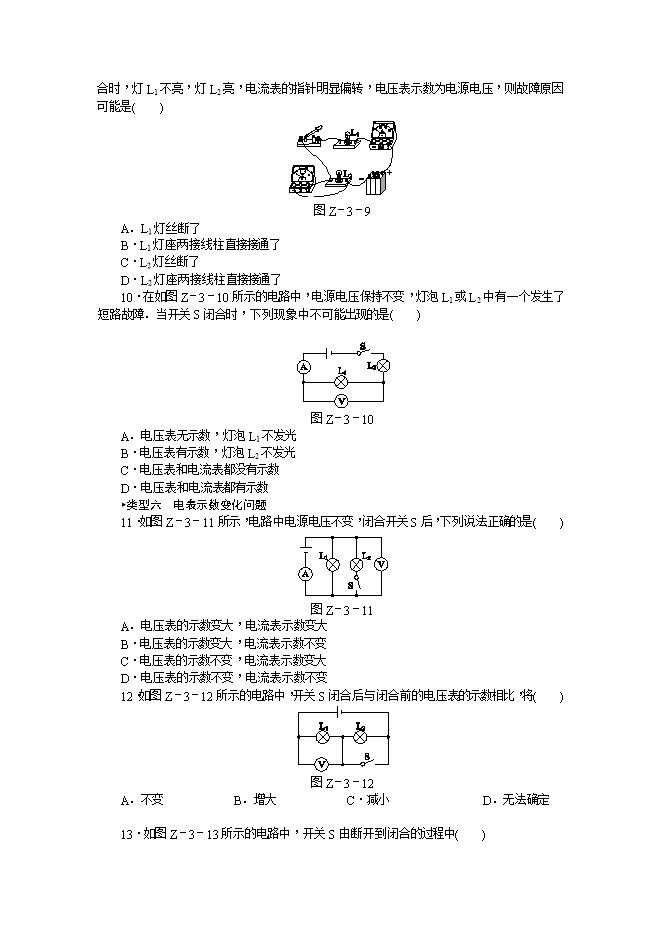

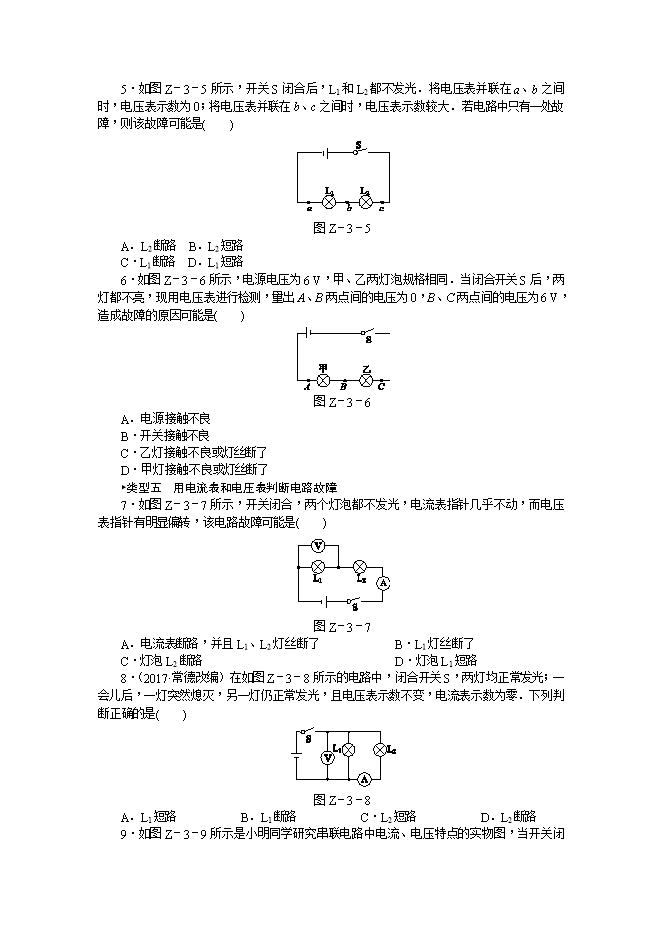

【内容简介】 专题训练(三)　电路故障、电表示数变化问题 ►类型一　用导线判断电路故障 1．如图Z－3－1所示，开关S闭合后，L1和L2都不亮．现用一根导线接在a、b之间时，灯L2不亮；接在b、c之间时，灯L1亮了．若电路中只有一处故障，则该故障可能是(　　) 图Z－3－1 A．灯L2断路      B．灯L2短路             C．灯L1断路       D．灯L1短路 2．如图Z－3－2所示电路中，闭合开关S后，灯泡L1、L2不亮，电压表无示数．用一导线分别接在灯L1、L2、开关S两端，发现接到L2两端时L1亮，接到其他位置时L1、L2均不亮，则故障是(　　) 图Z－3－2 A．L1断路         B．L2断路              C．L1短路         D．L2短路 ►类型二　用小灯泡判断电路故障 3．小红同学将相同的两只小灯泡L1和L2串联在电路中，如图Z－3－3所示，闭合开关后发现灯泡L1、L2都不亮；当她用另一个相同规格的完好灯泡L3并联接在L1两端时，发现三灯都不亮；当把L3并联接在L2两端时，发现只有灯L3亮了．对产生这一现象的原因分析，你认为合理的是(　　) 图Z－3－3 A．灯泡L1、L2都发生了断路             B．灯泡L1、L2都发生了短路 C．灯泡L1断路，灯泡L2短路            D．灯泡L1短路，灯泡L2断路   ►类型三　用电流表判断电路故障 4．在如图Z－3－4所示的电路中，电源电压不变，小灯泡L1或L2中的一个出现了断路故障． 图Z－3－4 ①若开关S从断开到闭合时，电流表示数不变，则故障是____________． ②若开关S断开时，电流表示数为零，则故障可能是____________． ►类型四　用电压表判断电路故障 5．如图Z－3－5所示，开关S闭合后，L1和L2都不发光．将电压表并联在a、b之间时，电压表示数为0；将电压表并联在b、c之间时，电压表示数较大．若电路中只有一处故障，则该故障可能是(　　) 图Z－3－5 A．L2断路  B．L2短路 C．L1断路  D．L1短路 6．如图Z－3－6所示，电源电压为6 V，甲、乙两灯泡规格相同．当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间的电压为6 V，造成故障的原因可能是(　　) 图Z－3－6 A．电源接触不良 B．开关接触不良 C．乙灯接触不良或灯丝断了 D．甲灯接触不良或灯丝断了 ►类型五　用电流表和电压表判断电路故障 7．如图Z－3－7所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(　　) 图Z－3－7 A．电流表断路，并且L1、L2灯丝断了             B．L1灯丝断了 C．灯泡L2断路                                 D．灯泡L1短路 8．2017·常德改编在如图Z－3－8所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表示数不变，电流表示数为零．下列判断正确的是(　　) ..........
