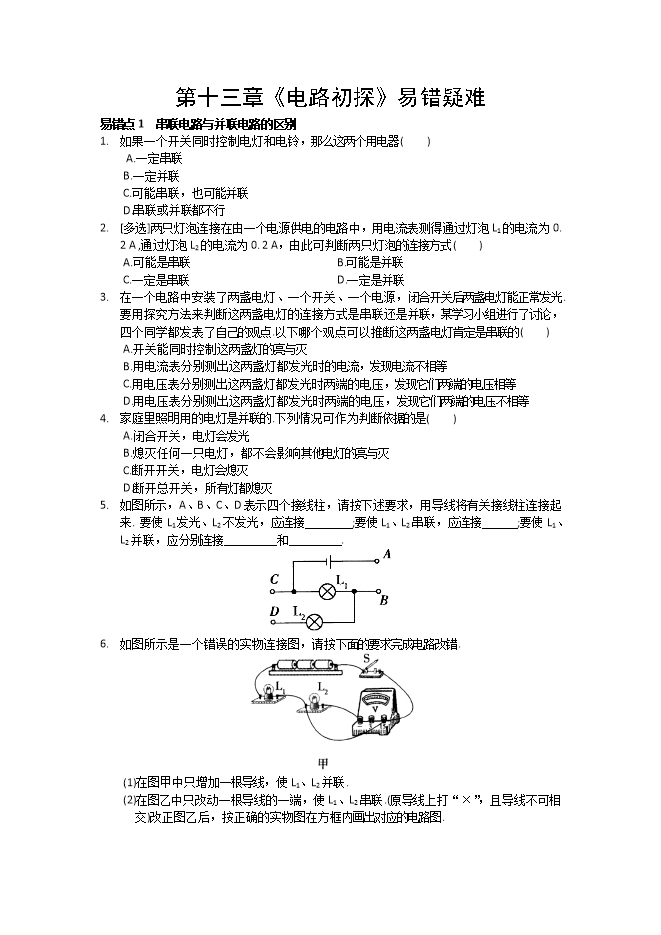

【内容简介】 易错点1  串联电路与并联电路的区别 1.       如果一个开关同时控制电灯和电铃，那么这两个用电器(    ) A.一定串联     B.一定并联     C.可能串联，也可能并联     D.串联或并联都不行 2.       [多选]两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1的电流为0. 2 A ,通过灯泡L2的电流为0. 2 A，由此可判断两只灯泡的连接方式(    )     A.可能是串联                         B.可能是并联     C.一定是串联                         D.一定是并联 3.       在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关后两盏电灯能正常发光.要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点.以下哪个观点可以推断这两盏电灯肯定是串联的(    )     A.开关能同时控制这两盏灯的亮与灭     B.用电流表分别测出这两盏灯都发光时的电流，发现电流不相等     C.用电压表分别测出这两盏灯都发光时两端的电压，发现它们两端的电压相等     D.用电压表分别测出这两盏灯都发光时两端的电压，发现它们两端的电压不相等 4.       家庭里照明用的电灯是并联的.下列情况可作为判断依据的是(    )     A.闭合开关，电灯会发光     B.熄灭任何一只电灯，都不会影响其他电灯的亮与灭     C.断开开关，电灯会熄灭     D.断开总开关，所有灯都熄灭 5.       如图所示，A、B、C、D表示四个接线柱，请按下述要求，用导线将有关接线柱连接起来. 要使L1发光、L2不发光，应连接        ;要使L1、L2串联，应连接      ;要使L1、L2并联，应分别连接         和         . 6.       如图所示是一个错误的实物连接图，请按下面的要求完成电路改错. (1)在图甲中只增加一根导线，使L1、L2并联. (2)在图乙中只改动一根导线的一端，使L1、L2串联.(原导线上打“×”，且导线不可相交)改正图乙后，按正确的实物图在方框内画出对应的电路图. 易错点2  电流表初电压表的使用 7.       下列说法中正确的是(    )     A.在串联电路中，电流表的位置越靠近电源正极，测得的电流越大     B.电流表既可以串联在电路中，也可以并联在电路中     C.两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的     D.使用电流表时，一般先用大量程“试触” 8.       小军想用电压表测出灯L1两端的电压，他连接了如下所示的四个电路，其中正确的是(    ) 9.       在如图所示的电路中，闭合开关，则下列说法正确的是(    ) A.电流表测的是通过灯L1的电流 B.电流表测的是通过灯L1和L2的总电流 C.取下灯L1后，L2仍然会亮，电流表有示数 D.取下灯L2后，L1仍然会亮，电流表有示数 10.   如图所示，若已知灯泡L1和L2串联，则在a、b、c三个电表(电流表或电压表)中，a是        表，b是        表，c是       表. 易错点3  串、并联电路电流和电压特点 11.   在图甲所示的电路中，A1的示数为1.2 A,A2的示数如图乙所示.下列判断正确的是(    )     A.通过L1的电流为0. 7 A B.通过L1的电流为1.2 A C.通过L2的电流为1.2 A D.通过L2的电流为2. 5 A 12.   如图所示的电路中，当开关S闭合时，电压表V1的示数为3 V,V2的示数为6V,则L1、L2两端电压分别为(    ) A.6 V,3 V            B.3 V,9 V          C.3 V,6 V         D.6V,9V 13.   如图是某同学在一次实验探究中连接的电路.开关S1、S2都闭合时，电流表的示数是1.2 A;S2断开时，电流表的示数变化了0. 5 A.下列判断正确的是(    )     A.通过L1的电流为1.2 A     B.通过L1的电流为0. 5 A     C.通过L2的电流为0. 5 A     D.通过L2的电流为0. 7 A   疑难点1  电路故障分析 1.       小华用如图所示的电路研究串联电路的电流、电压特点，闭合开关S后，发现L1比L2亮，过一会儿两灯都熄灭，电流表无示数，电压表示数变大.下列说法错误的是(已知电路中只有一处故障)(    )
