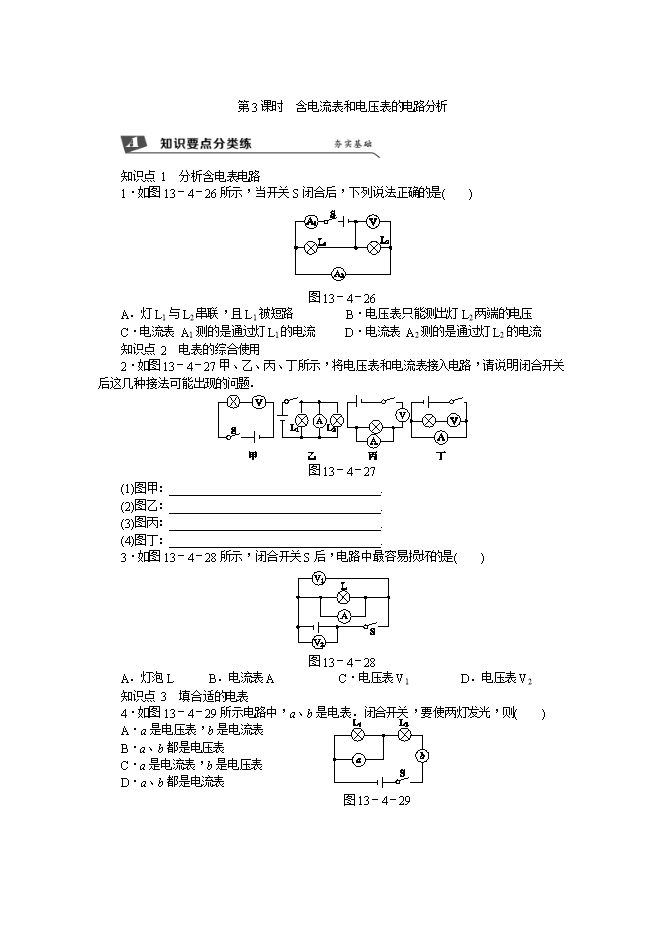

【内容简介】第3课时　含电流表和电压表的电路分析 　　　　　　　　　　　 知识点 1　分析含电表电路 1．如图13－4－26所示，当开关S闭合后，下列说法正确的是(　　) 图13－4－26 A．灯L1与L2串联，且L1被短路         B．电压表只能测出灯L2两端的电压 C．电流表 A1测的是通过灯L1的电流     D．电流表 A2测的是通过灯L2的电流 知识点 2　电表的综合使用 2．如图13－4－27甲、乙、丙、丁所示，将电压表和电流表接入电路，请说明闭合开关后这几种接法可能出现的问题． 图13－4－27 (1)图甲：____________________________________. (2)图乙：____________________________________. (3)图丙：____________________________________. (4)图丁：____________________________________. 3．如图13－4－28所示，闭合开关S后，电路中最容易损坏的是(　　) 图13－4－28 A．灯泡L      B．电流表A           C．电压表V1         D．电压表V2 知识点 3　填合适的电表 4．如图13－4－29所示电路中，a、b是电表．闭合开关，要使两灯发光，则(　　) A．a是电压表，b是电流表 B．a、b都是电压表 C．a是电流表，b是电压表 D．a、b都是电流表             图13－4－29 　　   5．如图13－4－30所示电路中，1、2、3是三个电表．闭合开关S，若灯L1与L2串联，电路中_________是电流表，________是电压表．若灯L1与L2并联，则电路中________是电流表，________是电压表．       图13－4－30     知识点 4　电路故障分析 6．小强同学在“探究串联电路电流规律”的实验中，按图13－4－31连接好电路，闭合开关S后，观察到两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察到电压表、电流表均无示数；将电压表接到a、b两点，观察到电压表有明显示数，而电流表示数几乎为零．则电路故障可能是(　　) 图13－4－31 A．灯L2断路       B．灯L2短路         C．电流表烧坏了     D．灯L1断路 7．如图13－4－32所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是(　　) 图13－4－32 A．灯L1短路        B．灯L1断路         C．灯L2短路          D．灯L2断路   8．在如图13－4－33所示的电路连接中，下列说法正确的是(　　) 图13－4－33 A．灯泡L1和L2并联，电流表测的是通过L1支路的电流 B．灯泡L1和L2并联，电压表测的是电源电压 C．灯泡L1和L2串联，电压表测的是L2两端的电压 D．灯泡L1和L2串联，电压表测的是L1两端的电压 .........
