2018年秋苏科版九年级物理上册同步练习:13.4电压和电压表的使用 第1课时 电压和电压表
【内容简介】

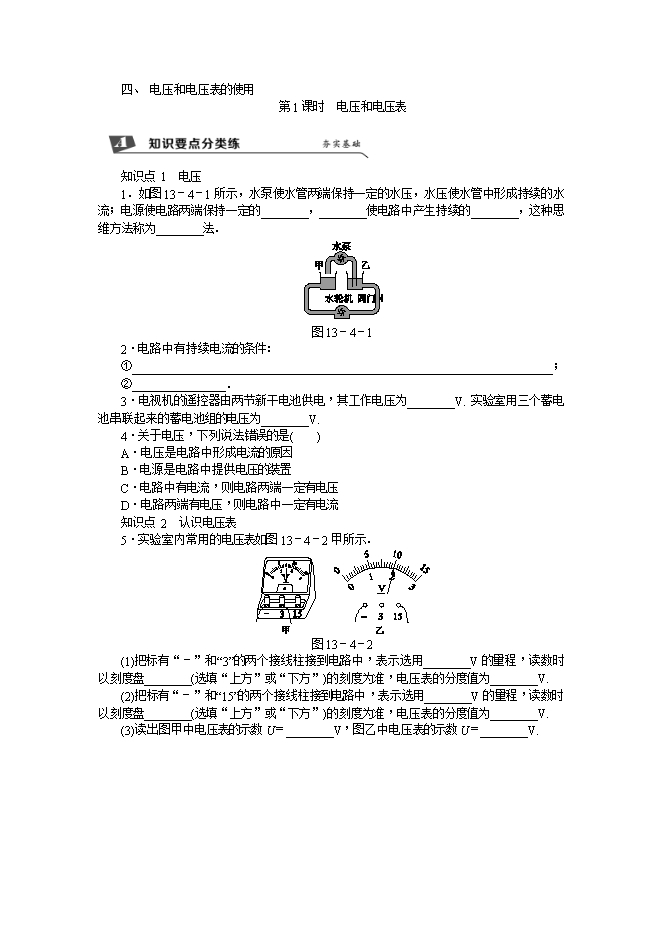

四、 电压和电压表的使用
第1课时 电压和电压表
知识点 1 电压
1.如图13-4-1所示,水泵使水管两端保持一定的水压,水压使水管中形成持续的水流;电源使电路两端保持一定的________,________使电路中产生持续的________,这种思维方法称为________法.
图13-4-1
2.电路中有持续电流的条件:①________________________________________________________________________;
②________________.
3.电视机的遥控器由两节新干电池供电,其工作电压为________V. 实验室用三个蓄电池串联起来的蓄电池组的电压为________V.
4.关于电压,下列说法错误的是( )
A.电压是电路中形成电流的原因
B.电源是电路中提供电压的装置
C.电路中有电流,则电路两端一定有电压
D.电路两端有电压,则电路中一定有电流
知识点 2 认识电压表
5.实验室内常用的电压表如图13-4-2甲所示.
图13-4-2
(1)把标有“-”和“3”的两个接线柱接到电路中,表示选用________V的量程,读数时以刻度盘________(选填“上方”或“下方”)的刻度为准,电压表的分度值为________V.
(2)把标有“-”和“15”的两个接线柱接到电路中,表示选用________V的量程,读数时以刻度盘________(选填“上方”或“下方”)的刻度为准,电压表的分度值为________V.
(3)读出图甲中电压表的示数U=________V,图乙中电压表的示数U=________V.

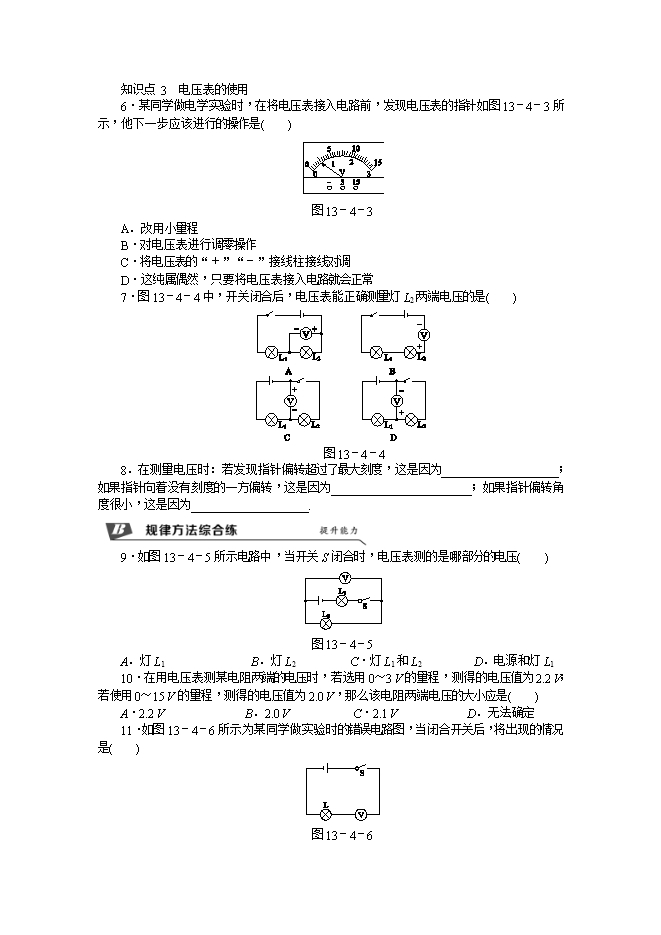

知识点 3 电压表的使用
6.某同学做电学实验时,在将电压表接入电路前,发现电压表的指针如图13-4-3所示,他下一步应该进行的操作是( )
图13-4-3
A.改用小量程
B.对电压表进行调零操作
C.将电压表的“+”“-”接线柱接线对调
D.这纯属偶然,只要将电压表接入电路就会正常
7.图13-4-4中,开关闭合后,电压表能正确测量灯L2两端电压的是( )
图13-4-4
8.在测量电压时:若发现指针偏转超过了最大刻度,这是因为____________________;如果指针向着没有刻度的一方偏转,这是因为________________________;如果指针偏转角度很小,这是因为____________________.
9.如图13-4-5所示电路中,当开关S闭合时,电压表测的是哪部分的电压( )
图13-4-5
A.灯L1 B.灯L2 C.灯L1和L2 D.电源和灯L1
10.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若使用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是( )
A.2.2 V B.2.0 V C.2.1 V D.无法确定
11.如图13-4-6所示为某同学做实验时的错误电路图,当闭合开关后,将出现的情况是( )
.............
