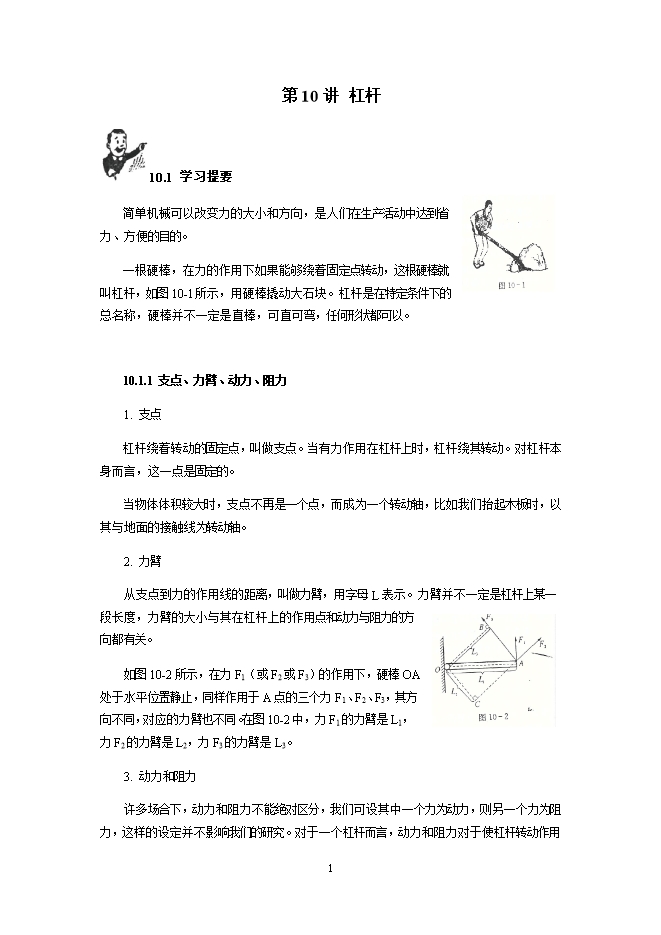

【内容简介】10.1 学习提要 简单机械可以改变力的大小和方向，是人们在生产活动中达到省力、方便的目的。 一根硬棒，在力的作用下如果能够绕着固定点转动，这根硬棒就叫杠杆，如图10-1所示，用硬棒撬动大石块。杠杆是在特定条件下的总名称，硬棒并不一定是直棒，可直可弯，任何形状都可以。   10.1.1 支点、力臂、动力、阻力 1. 支点 杠杆绕着转动的固定点，叫做支点。当有力作用在杠杆上时，杠杆绕其转动。对杠杆本身而言，这一点是固定的。 当物体体积较大时，支点不再是一个点，而成为一个转动轴，比如我们抬起木板时，以其与地面的接触线为转动轴。 2. 力臂 从支点到力的作用线的距离，叫做力臂，用字母L表示。力臂并不一定是杠杆上某一段长度，力臂的大小与其在杠杆上的作用点和动力与阻力的方向都有关。 如图10-2所示，在力F1（或F2或F3）的作用下，硬棒OA处于水平位置静止，同样作用于A点的三个力F1、F2、F3，其方向不同，对应的力臂也不同。在图10-2中，力F1的力臂是L1，力F2的力臂是L2，力F3的力臂是L3。 3. 动力和阻力 许多场合下，动力和阻力不能绝对区分，我们可设其中一个力为动力，则另一个力为阻力，这样的设定并不影响我们的研究。对于一个杠杆而言，动力和阻力对于使杠杆转动作用的方向总是相反的，即若阻力使杠杆顺时针旋转时，动力就必须使杠杆逆时针旋转，杠杆才能平衡。 当杠杆受到两个以上的力的作用时，按使杠杆转动方向区分动力和阻力较为方便。   10.1.2  杠杆的平衡 通常情况下，杠杆是在平衡或非常接近平衡的情况下使用的。所谓杠杆平衡，并非指杠杆一定处于水平位置而静止，而是指杠杆在力的作用下保持静止状态或匀速转动状态。 10.1.3  杠杆平衡的条件 杠杆是否平衡由动力、动力臂、阻力、阻力臂的关系决定，我们由大量实验得出杠杆平衡条件是“动力×动力臂=阻力×阻力臂”，即 F1∙L1=F2∙L2 或 F1/F2=L2/L1 当杠杆受到多个力的作用而处于平衡状态时，则所有动力与动力臂乘积的和等于所有阻力与阻力臂乘积的和。   10.1.4  杠杆应用的实例 1. 省力杠杆   动力臂大于阻力臂的杠杆，他虽然省力，但要多移动距离，如图10-3所示。例如剪铁片的剪刀、开瓶盖的起子、撬石头的硬棒等都是省力杠杆。 2. 费力杠杆 动力臂小于阻力臂的杠杆。它虽然费力，但可以少移动距离。比如镊子、理发用的剪刀、钓鱼竿等都是费力杠杆。 3. 等臂杠杆 动力臂等于阻力臂的杠杆。它既不省力，也不省距离。例如天平的横梁、公园里的摩天轮等都是等臂杠杆，小孩子玩的跷跷板我们一般也认为是等臂杠杆。    10.2 难点解释 10.2.1 杠杆模型的建立 在实际中由于各种各样的杠杆其具体的形状不同，因此在画示意图时，要从实际的情景中确定出“标准化”的杠杆，然后才能进行分析。 如图10-4所示，生活中常见的钢丝钳就可以看成是由左右两个杠杆组合而成的工具，以此钢丝钳的右边把手为例进行分析：钢丝对钳口的阻力F2的方向向左，手对把手的动力F1的方向也向左，这个杠杆的模型就是图10-4（c）的省力杠杆。 ..........
