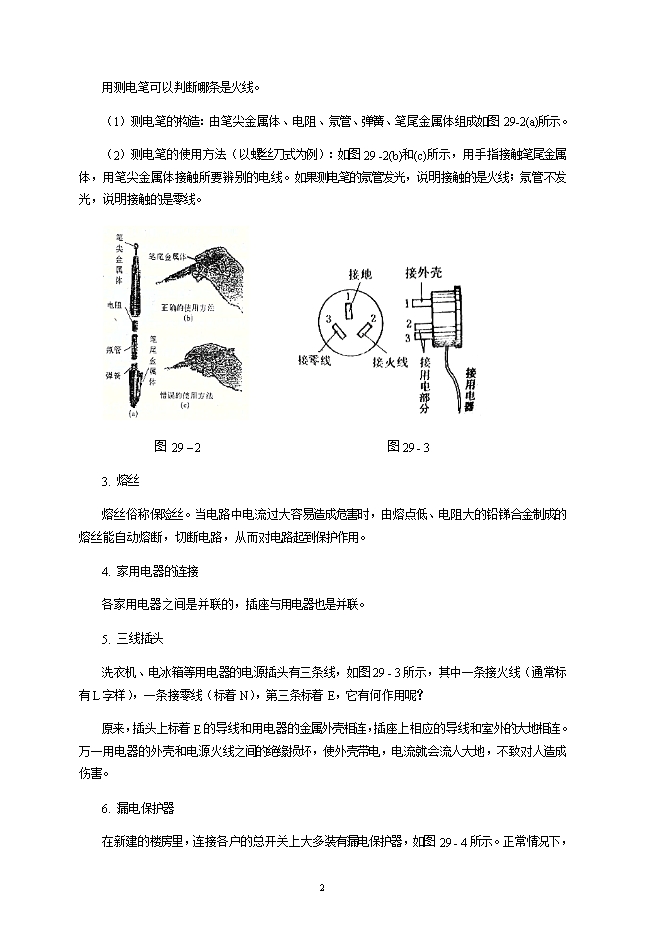

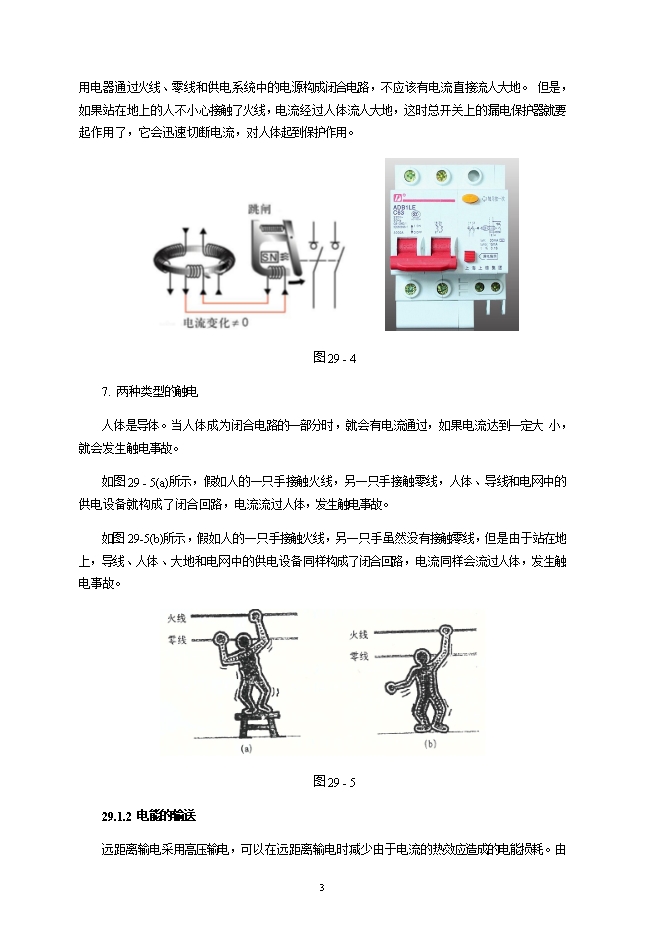

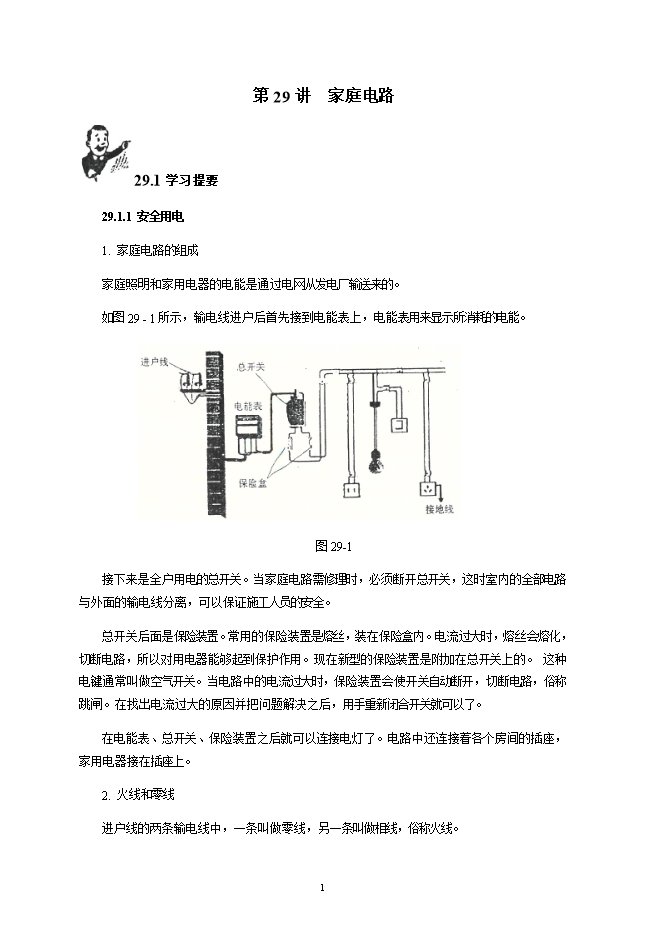

【内容简介】29.1学习提要 29.1.1 安全用电 1. 家庭电路的组成 家庭照明和家用电器的电能是通过电网从发电厂输送来的。 如图29 - 1所示，输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。               图29-1 接下来是全户用电的总开关。当家庭电路需修理时，必须断开总开关，这时室内的全部电路与外面的输电线分离，可以保证施工人员的安全。 总开关后面是保险装置。常用的保险装置是熔丝，装在保险盒内。电流过大时，熔丝会熔化，切断电路，所以对用电器能够起到保护作用。现在新型的保险装置是附加在总开关上的。 这种电键通常叫做空气开关。当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，用手重新闭合开关就可以了。 在电能表、总开关、保险装置之后就可以连接电灯了。电路中还连接着各个房间的插座， 家用电器接在插座上。 2. 火线和零线 进户线的两条输电线中，一条叫做零线，另一条叫做相线，俗称火线。 用测电笔可以判断哪条是火线。 （1）测电笔的构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体组成如图29-2(a)所示。 （2）测电笔的使用方法（以螺丝刀式为例）：如图29 -2(b)和(c)所示，用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线。如果测电笔的氖管发光，说明接触的是火线；氖管不发光，说明接触的是零线。            图 29 – 2                                图29 - 3 3. 熔丝 熔丝俗称保险丝。当电路中电流过大容易造成危害时，由熔点低、电阻大的铅锑合金制成的熔丝能自动熔断，切断电路，从而对电路起到保护作用。 4. 家用电器的连接 各家用电器之间是并联的，插座与用电器也是并联。 5. 三线插头 洗衣机、电冰箱等用电器的电源插头有三条线，如图29 - 3所示，其中一条接火线（通常标有L字样），一条接零线（标着N），第三条标着E，它有何作用呢？ 原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流人大地，不致对人造成伤害。 6. 漏电保护器 在新建的楼房里，连接各户的总开关上大多装有漏电保护器，如图29 - 4所示。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流人大地。 但是，如果站在地上的人不小心接触了火线，电流经过人体流人大地，这时总开关上的漏电保护器就要起作用了，它会迅速切断电流，对人体起到保护作用。 ...........
