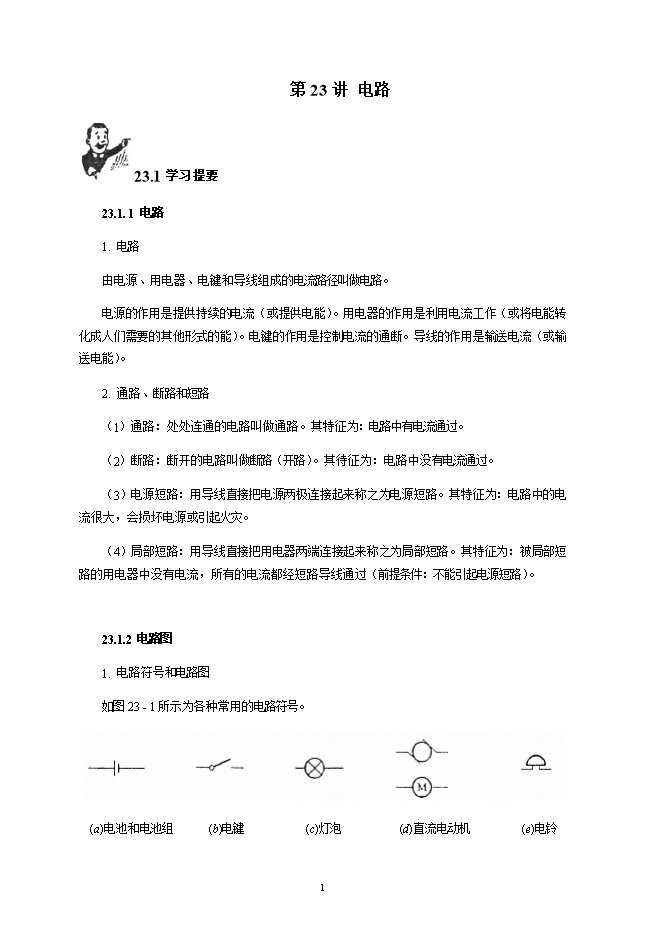

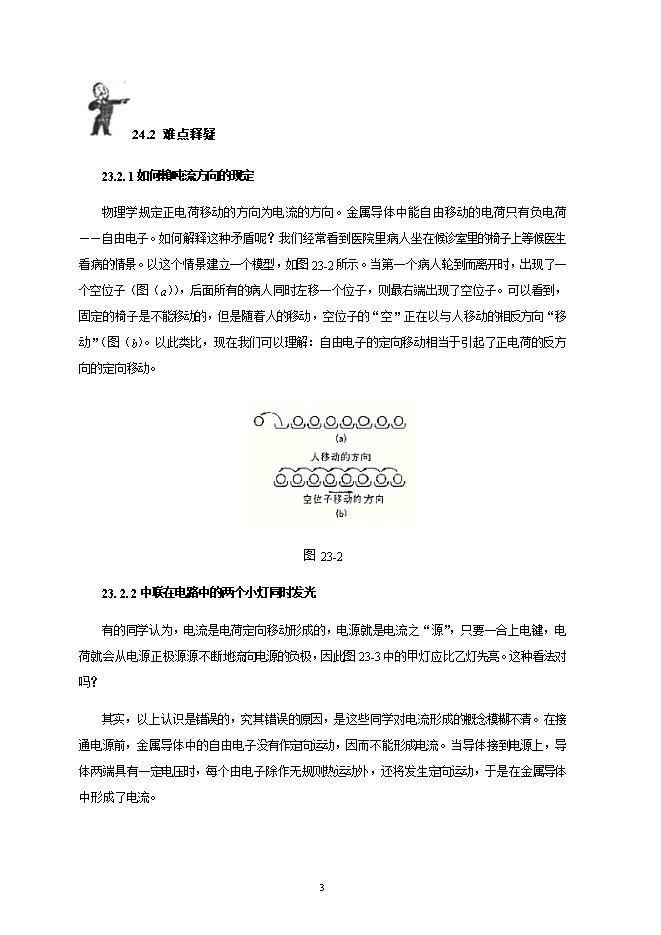

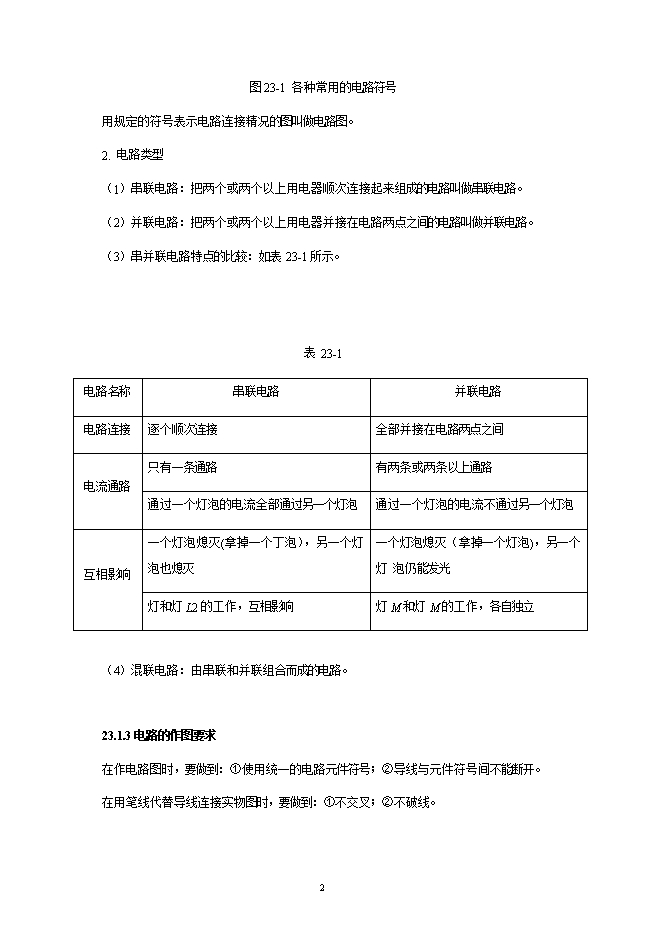

【内容简介】23.1学习提要 23.1. 1 电路 1. 电路 由电源、用电器、电键和导线组成的电流路径叫做电路。 电源的作用是提供持续的电流（或提供电能）。用电器的作用是利用电流工作（或将电能转化成人们需要的其他形式的能）。电键的作用是控制电流的通断。导线的作用是输送电流（或输送电能）。 2. 通路、断路和短路 （1）通路：处处连通的电路叫做通路。其特征为：电路中有电流通过。 （2）断路：断开的电路叫做断路（开路）。其待征为：电路中没有电流通过。 （3）电源短路：用导线直接把电源两极连接起来称之为电源短路。其特征为：电路中的电流很大，会损坏电源或引起火灾。 （4）局部短路：用导线直接把用电器两端连接起来称之为局部短路。其特征为：被局部短路的用电器中没有电流，所有的电流都经短路导线通过（前提条件：不能引起电源短路）。   23.1.2 电路图 1. 电路符号和电路图 如图23 - 1所示为各种常用的电路符号。   (a)电池和电池组      (b)电键       (c)灯泡       (d)直流电动机     (e)电铃 图23-1 各种常用的电路符号 用规定的符号表示电路连接精况的图叫做电路图。 2. 电路类型 （1）串联电路：把两个或两个以上用电器顺次连接起来组成的电路叫做串联电路。 （2）并联电路：把两个或两个以上用电器并接在电路两点之间的电路叫做并联电路。 （3）串并联电路特点的比较：如表23-1所示。     表 23-1 电路名称串联电路并联电路 电路连接逐个顺次连接全部并接在电路两点之间 电流通路只有一条通路有两条或两条以上通路 通过一个灯泡的电流全部通过另一个灯泡通过一个灯泡的电流不通过另一个灯泡 互相影响一个灯泡熄灭(拿掉一个丁泡），另一个灯 泡也熄灭一个灯泡熄灭（拿掉一个灯泡)，另一个灯 泡仍能发光 灯和灯L2的工作，互相影响灯M和灯M的工作，各自独立   （4）混联电路：由串联和并联组合而成的电路。    23.1.3电路的作图要求 在作电路图时，要做到：①使用统一的电路元件符号；②导线与元件符号间不能断开。  在用笔线代替导线连接实物图时，要做到：①不交叉；②不破线。  24.2 难点释疑 23.2. 1如何賴吨流方向的现定 物理学规定正电荷移动的方向为电流的方向。金属导体中能自由移动的电荷只有负电荷——自由电子。如何解释这种矛盾呢？我们经常看到医院里病人坐在候诊室里的椅子上等候医生看病的情景。以这个情景建立一个模型，如图23-2所示。当第一个病人轮到而离开时，出现了一个空位子（图（a）），后面所有的病人同时左移一个位子，则最右端出现了空位子。可以看到，固定的椅子是不能移动的，但是随着人的移动，空位子的“空”正在以与人移动的相反方向“移动”（图（b）。以此类比，现在我们可以理解：自由电子的定向移动相当于引起了正电荷的反方向的定向移动。 ...........
