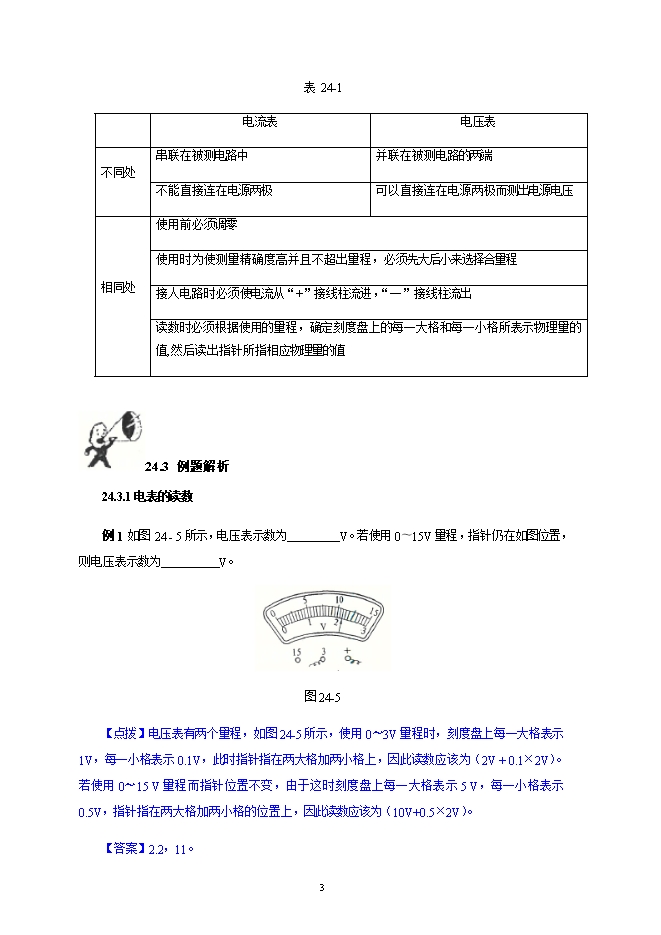

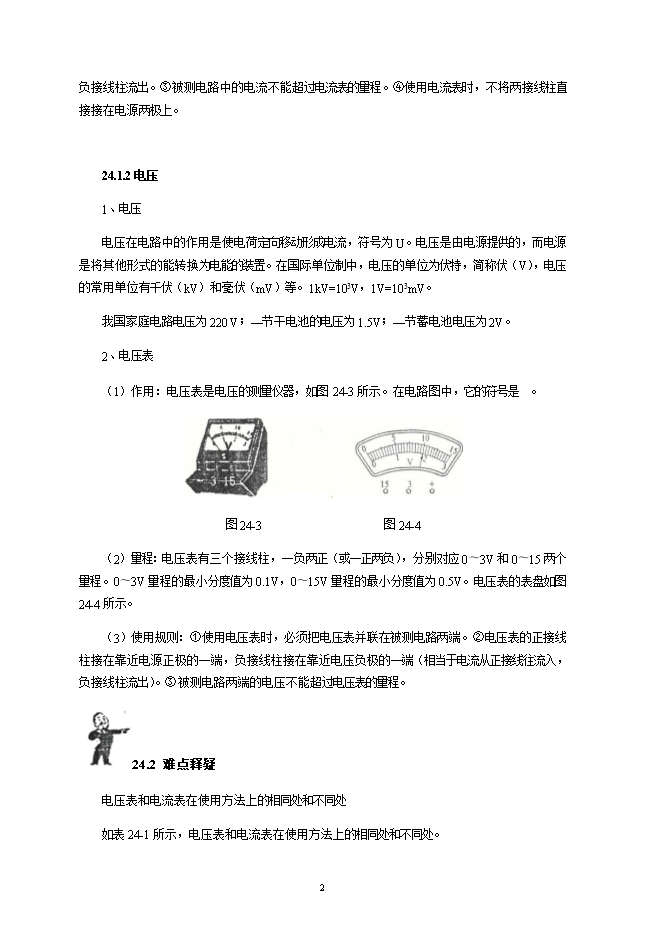

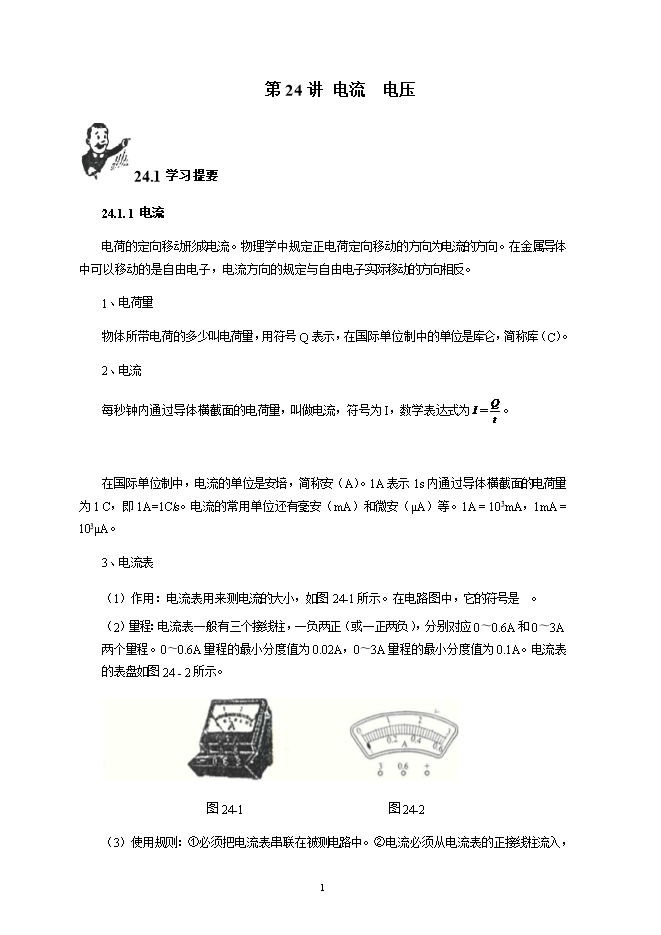

【内容简介】24.1学习提要 24.1. 1 电流 电荷的定向移动形成电流。物理学中规定正电荷定向移动的方向为电流的方向。在金属导体中可以移动的是自由电子，电流方向的规定与自由电子实际移动的方向相反。 1、电荷量 物体所带电荷的多少叫电荷量，用符号Q表示，在国际单位制中的单位是库仑，简称库（C）。 2、电流 每秒钟内通过导体横截面的电荷量，叫做电流，符号为I，数学表达式为 。   在国际单位制中，电流的单位是安培，简称安（A）。1A表示1s内通过导体横截面的电荷量为1 C，即1A=1C/s。电流的常用单位还有毫安（mA）和微安（μA）等。1A = 103mA，1mA = 103μA。 3、电流表 （1）作用：电流表用来测电流的大小，如图24-1所示。在电路图中，它的符号是○A。 （2）量程：电流表一般有三个接线柱，一负两正（或一正两负），分别对应0〜0.6A和0〜3A两个量程。0〜0.6A量程的最小分度值为0.02A，0〜3A量程的最小分度值为0.1A。电流表的表盘如图24 - 2所示。                     图24-1                         图24-2 （3）使用规则：①必须把电流表串联在被测电路中。②电流必须从电流表的正接线柱流入，负接线柱流出。③被测电路中的电流不能超过电流表的量程。④使用电流表时，不将两接线柱直接接在电源两极上。   24.1.2电压 1、电压 电压在电路中的作用是使电荷定向移动形成电流，符号为U。电压是由电源提供的，而电源是将其他形式的能转换为电能的装置。在国际单位制中，电压的单位为伏特，简称伏（V），电压的常用单位有千伏（kV）和毫伏（mV）等。1kV=103V，1V=103mV。 我国家庭电路电压为220 V；—节干电池的电压为1.5V；—节蓄电池电压为2V。 2、电压表 （1）作用：电压表是电压的测量仪器，如图24-3所示。在电路图中，它的符号是○V。   图24-3                     图24-4 （2）量程：电压表有三个接线柱，一负两正（或一正两负），分别对应0〜3V和0〜15两个量程。0〜3V量程的最小分度值为0.1V，0〜15V量程的最小分度值为0.5V。电压表的表盘如图24-4所示。 （3）使用规则：①使用电压表时，必须把电压表并联在被测电路两端。②电压表的正接线柱接在靠近电源正极的一端，负接线柱接在靠近电压负极的一端（相当于电流从正接线往流入，负接线柱流出）。③被测电路两端的电压不能超过电压表的量程。  24.2 难点释疑 电压表和电流表在使用方法上的相同处和不同处 如表24-1所示，电压表和电流表在使用方法上的相同处和不同处。 表 24-1 电流表电压表 不同处串联在被测电路中并联在被测电路的两端 不能直接连在电源两极可以直接连在电源两极而测出电源电压 相同处使用前必须调零 使用时为使测量精确度高并且不超出量程，必须先大后小来选择合量程 接人电路时必须使电流从“+”接线柱流进，“一”接线柱流出 读数时必须根据使用的量程，确定刻度盘上的每一大格和每一小格所表示物理量的值,然后读出指针所指相应物理量的值    24.3 例题解析 24.3.1电表的读数 例1 如图24 - 5所示，电压表示数为         V。若使用0〜15V量程，指针仍在如图位置，则电压表示数为          V。   图24-5 【点拨】电压表有两个量程，如图24-5所示，使用0〜3V量程时，刻度盘上每一大格表示1V，每一小格表示0.1V，此时指针指在两大格加两小格上，因此读数应该为（2V + 0.1×2V）。若使用0〜15 V量程而指针位置不变，由于这时刻度盘上每一大格表示5 V，每一小格表示0.5V，指针指在两大格加两小格的位置上，因此读数应该为（10V+0.5×2V）。 【答案】2.2，11。 【反思】对电流表、电压表进行读数时，首先要确认所使用的量程，然后根据该量程的分度值进行正确读数。 24. 3. 2电表的连接 例2 如图24 - 6所示，灯L1、L2串联，某同学先用电压表测L1两端的电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法是否正确？为什么？   图24-6 【点拨】电压表有正、负接线柱，正接线柱必须和电流流进的一端并接，负接线柱应和电流流出的一端并接。 【答案】不正确。因为电压表“+”接线柱应与电流流进的一端相接，所以A接线柱是“+”，如把A的一端改接C，而C点是电流流出的一端，则电压表的正负接线柱接错。 ...........
