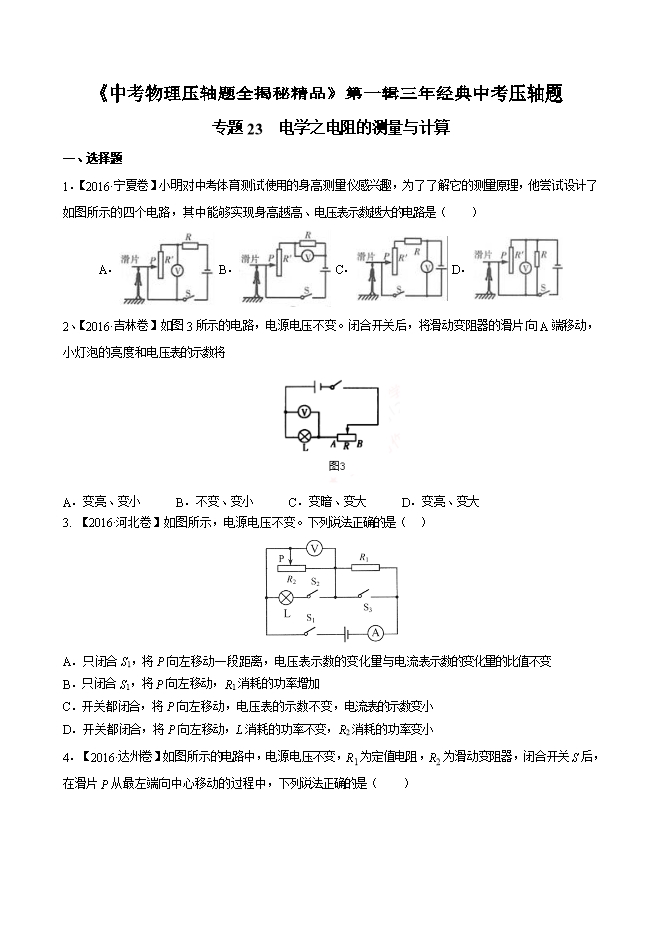

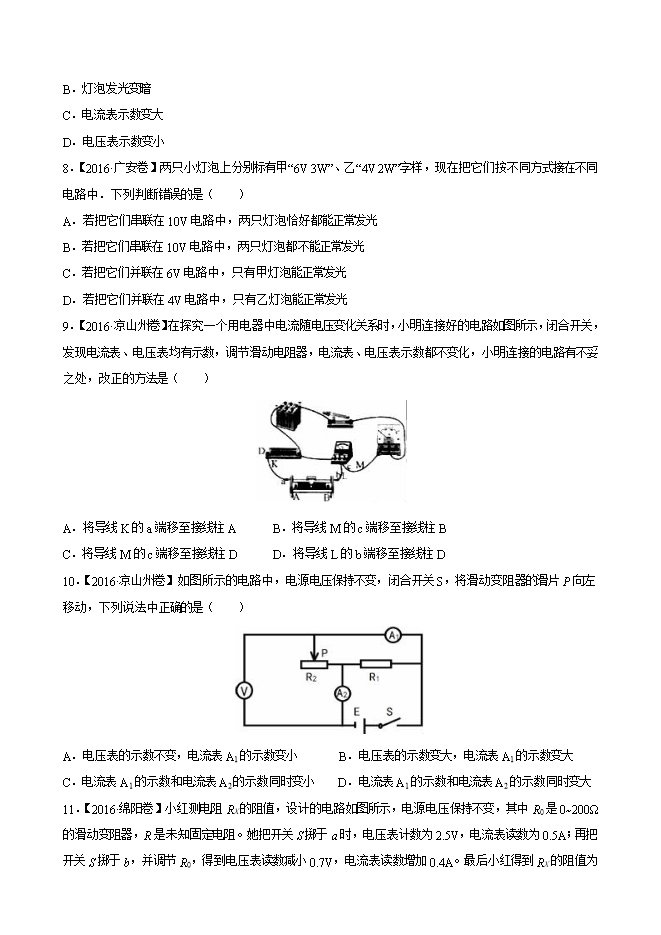

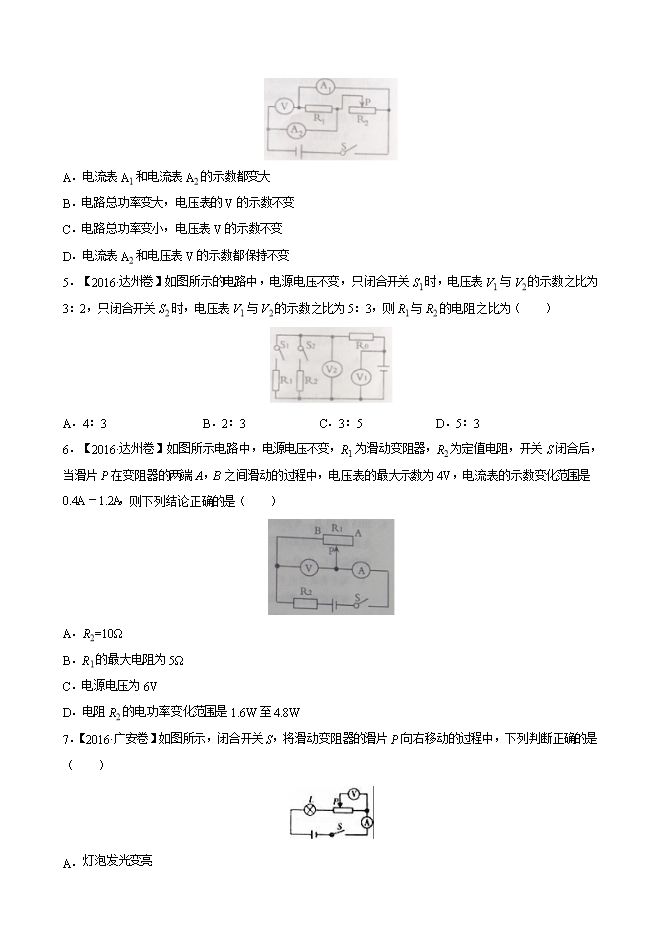

【内容简介】一、选择题 1．【2016•宁夏卷】小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（　　） A．  B．  C．  D．  【答案】B 【解析】   【考点定位】欧姆定律 2、【2016•吉林卷】如图3所示的电路，电源电压不变。闭合开关后，将滑动变阻器的滑片 向A端移动，小灯泡的亮度和电压表的示数将   A．变亮、变小      B．不变、变小      C．变暗、变大      D．变亮、变大 【答案】D 【解析】 小灯泡与滑动变阻器串联。当滑片向A端移动时，滑动变阻器接入电路的电阻值变小，电路中的总电阻变小，电源电压不变，由欧姆定律可得电路中的电流变大。故小灯泡变亮，电压表的示数变大。对照各选项，D选项符合题意，选填D。答案：D 考点：串联电路电阻特点应用；欧姆定律应用；滑动变阻器使用。 3. 【2016•河北卷】如图所示，电源电压不变。下列说法正确的是（  ）   A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变 B．只闭合S1，将P向左移动，R1消耗的功率增加 C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小 D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小 【答案】ACD 【解析】   【考点定位】欧姆定律；电功率 4．【2016•达州卷】如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，在滑片P从最左端向中心移动的过程中，下列说法正确的是（　　）   A．电流表A1和电流表A2的示数都变大 B．电路总功率变大，电压表的V的示数不变 C．电路总功率变小，电压表V的示数不变 D．电流表A2和电压表V的示数都保持不变 【答案】B 【解析】   【考点定位】欧姆定律；滑动变阻器 5．【2016•达州卷】如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（　　）   A．4：3B．2：3C．3：5D．5：3 【答案】A 【解析】 由电路图可知，只闭合开关S1时，R0与R1串联，电压表V2测R1两端的电压，电压表V1测电源的电压，因串联电路中总电压等于各分电压之和，所以，两电阻两端的电压之比： = = = ，因串联电路中各处的电流相等，所以，由I= 可得，两电阻的阻值之比为：学@科网  = = = ，即R1=2R0；只闭合开关S2时，R0与R2串联，电压表V2测R2两端的电压，电压表V1测电源的电压，两电阻两端的电压之比： = = = ，两电阻的阻值之比：  = = = ，即R2= R0，R1与R2的电阻之比：R1：R2=2R0：  R0=4：3．故选A． 【考点定位】电压；电流；电阻 6．【2016•达州卷】如图所示电路中，电源电压不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的两端A，B之间滑动的过程中，电压表的最大示数为4V，电流表的示数变化范围是0.4A﹣1.2A，则下列结论正确的是（　　）   A．R2=10Ω B．R1的最大电阻为5Ω C．电源电压为6V D．电阻R2的电功率变化范围是1.6W至4.8W 【答案】C 【解析】   【考点定位】欧姆定律；电功率 ...........
