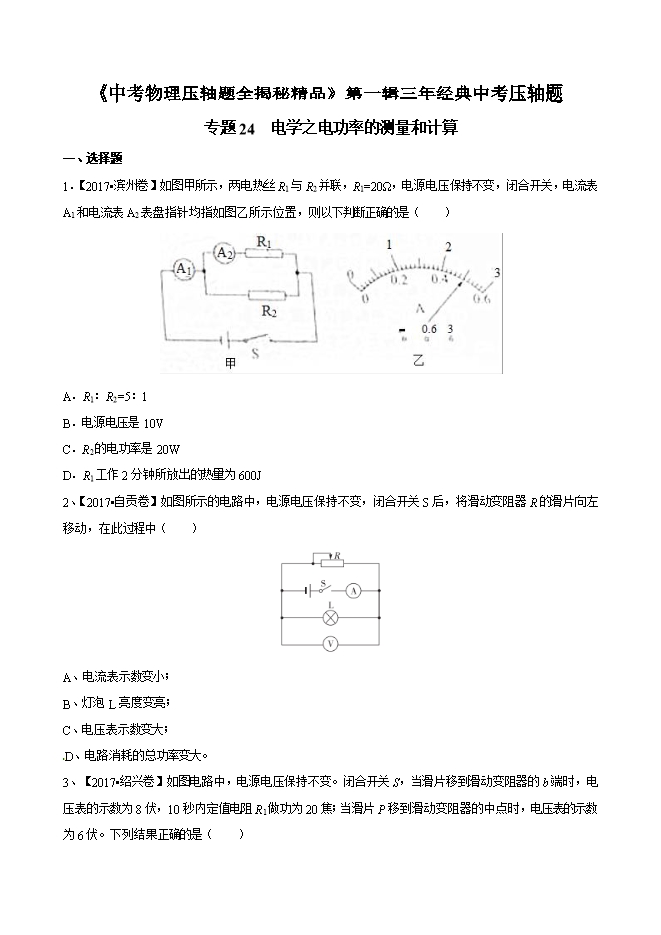

【内容简介】一、选择题 1．【2017•滨州卷】如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（　　）   A．R1：R2 =5：1 B．电源电压是10V C．R2的电功率是20W D．R1工作2分钟所放出的热量为600J 【答案】BCD 【解析】   【考点定位】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用 2、【2017•自贡卷】如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（    ）   A、电流表示数变小； B、灯泡L亮度变亮； C、电压表示数变大；  D、电路消耗的总功率变大。 【答案】A 【解析】   考点：电路的动态分析；欧姆定律的应用；电功率的计算． 3、【2017•绍兴卷】如图电路中，电源电压保持不变。闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。下列结果正确的是（    ）   A、电源电压为14伏 B、滑动变阻器R的最大阻值为8欧 C、滑片在b端时，电流表示数为0.75安 D、电路先后两次消耗的总电功率之比为2：3 【答案】D 【解析】   【考点定位】电功率 4. 【2017•枣庄卷】如图所示，电源电压恒为5V，电压表的量程为“0～3V”，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（     ） .............
