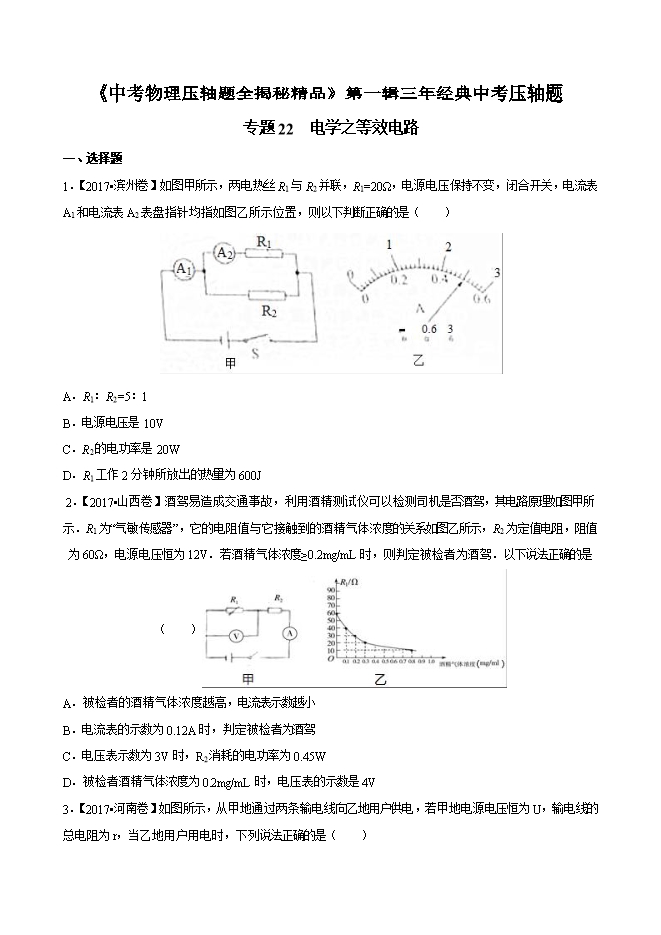

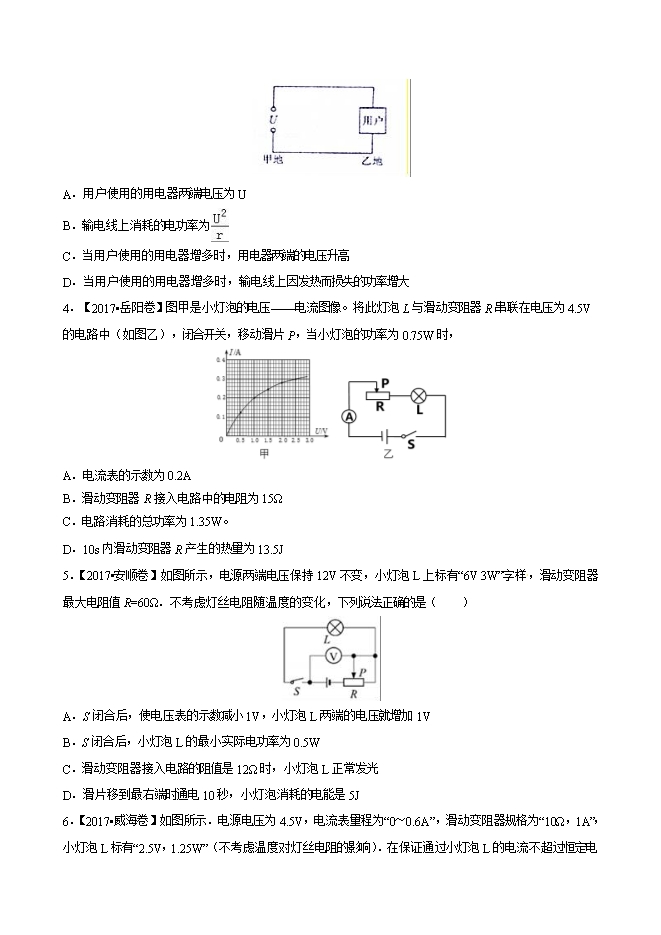

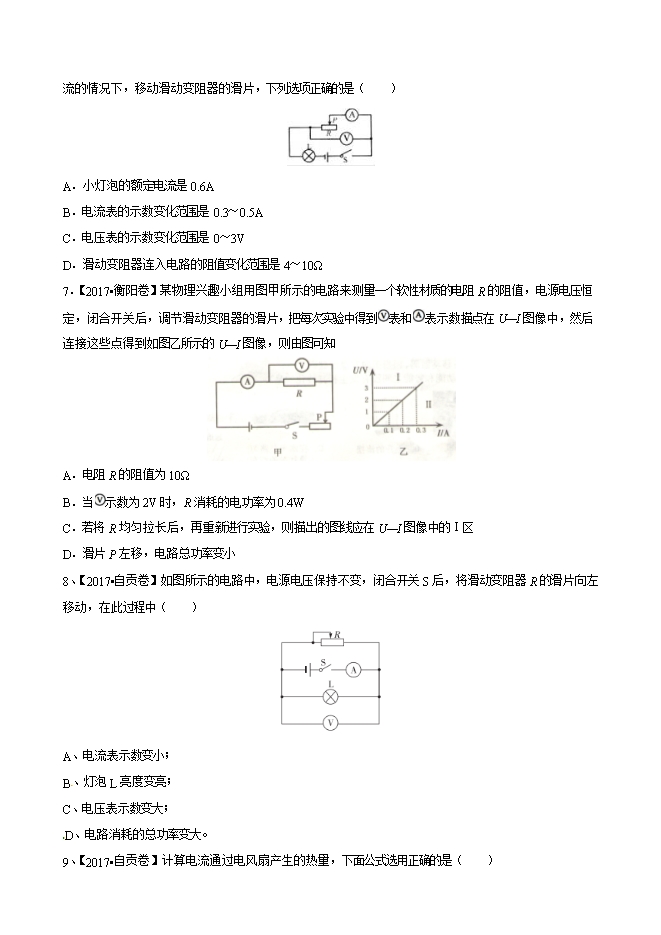

【内容简介】一、选择题 1．【2017•滨州卷】如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（　　）   A．R1：R2 =5：1 B．电源电压是10V C．R2的电功率是20W D．R1工作2分钟所放出的热量为600J 【答案】BCD 【解析】   【考点定位】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用 2．【2017•山西卷】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（　　）  A．被检者的酒精气体浓度越高，电流表示数越小 B．电流表的示数为0.12A时，判定被检者为酒驾 C．电压表示数为3V时，R2消耗的电功率为0.45W D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V 【答案】D 【解析】   【考点定位】欧姆定律的应用；电功率的计算 3．【2017•河南卷】如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（　　）   A．用户使用的用电器两端电压为U B．输电线上消耗的电功率为  C．当用户使用的用电器增多时，用电器两端的电压升高 D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大 【答案】D 【解析】   【考点定位】电功率与电压、电流的关系；串联电路的电压规律 4．【2017•岳阳卷】图甲是小灯泡的电压——电流图像。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，   A．电流表的示数为0.2A       B．滑动变阻器R接入电路中的电阻为15Ω C．电路消耗的总功率为1.35W。      D．10s内滑动变阻器R产生的热量为13.5J 【答案】C 【解析】 当小灯泡的功率为0.75W时，根据图甲，可知，灯泡L两端的电压为2.5V，通过灯泡的电流为0.3A，电路中的等效电阻 ，电路消耗的总功率P总= U总I=4.5V╳0.3A=1.35W。变阻器R在10s产生的热量Q=W=UIt=2V╳0.3A╳10s=6J；A．电流表的示数为0.2A ，错误；B．滑动变阻器R接入电路中的电阻为15Ω，错误；C．电路消耗的总功率为1.35W，正确；D．10s内滑动变阻器R产生的热量为13.5J，错误；故应选C。 .............
