2015年河南省中考物理红绿蓝押题卷:红卷—伏安法实验探究题
【内容简介】1.在测量电阻约为的定值电阻10 Ω的实验中,小明和小亮进行如下实验.
(1)用笔画线代替导线按甲图电路图连接乙图实物电路,要求滑动变阻器的滑片向右滑动时连入电路的电阻变小.
第1题图
(2)小明把最后一根导线连接完毕后,看到电压表和电流表立即有较大示数.小亮认为在实
验操作中有两处错误,其中一处是滑动变阻器的滑片没有滑到电阻最大的位置,还有一处是__________________________________________.
(3)清除故障后,小明将滑片P滑到某一位置时,两表读数如图丙所示,由此可知Rx=_______Ω.你认为这个结果可靠吗?______________,理由是_______________________________________.
第1题图
(4)实验结束后,老师向同学们提出:“如果不使用电压表!再提供一只已知阻值的定值电阻R0,能否设计一个也能测量Rx阻值的实验”.如图丁是小明设计的实验电路图,他的做法是:将S接到a时,读出电流表的示数I1;再将S接到b,读出电流表的示数I2;由I2Rx=I1R0可得 .
试对小明的方案做出评价(必须简要说明理由)_________________________________________.

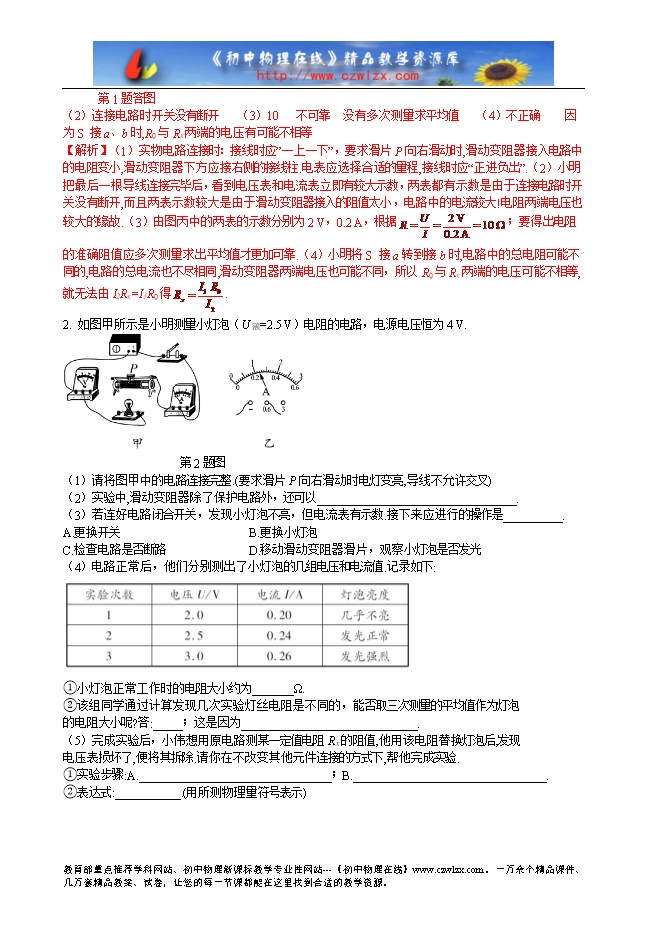

【答案】(1)如答图所示
........
?
