运用物理画板，巧作物理图形

内容提要：通过对物理画板和抓图软件的介绍，为读者提供作物理图形的一种较简单的方法，并提供自己作图的一些技巧。

关键词：物理画板　抓图软件　物理作图

问题提出的背景

许多物理教师在编辑物理题目的时候都会碰到一个难题，这就是画图。物理几乎每道题目都有图，如何把图作得好、作得美观简洁就是广大物理教师急需解决的问题。以往，常用的方法有以下几种：

1．用photoshop软件。photoshop软件是图片处理加工软件，用它来作物理图片通常必须有扫描好的一些图形，我们可以利用扫描好的图形来加工我们需要的物理图片，这种方法一个致命的弱点是文字的添加。虽然photoshop软件也可添加文字，但物理中诸如上标、下标、希腊符号等photoshop软件就无能为力。而且我们是利用扫描好的图形来加工我们需要的物理图片，由于经扫描的图形肯定失真，用它加工出来的图片效果也不会太好。

2．用Windows自带的画图软件。画图软件为我们提供了一系列画图工具（包括文字工具），我们可利用画图软件画出一些简单的图形，但物理中有许多复杂的图形用画图软件就无能为力了。其提供的文字工具也没有办法解决诸如上标、下标、希腊符号等问题。

3．直接用Word绘图工具作图。Word绘图工具栏为我们画图提供了很多工具，也有许多自选图形可供选用。但物理中有许多复杂的图形仍无法解决。

作图软件的介绍

笔者介绍的画图方法要利用两个软件：物理画板（物理试卷和备课制作平台）和snagIT/32软件。

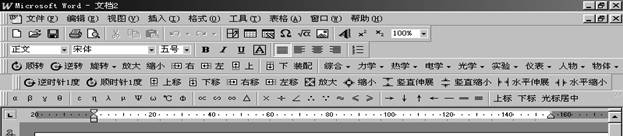

1．“物理画板（物理试卷和备课制作平台）”软件是专门用于编写教学文档、电子备课，试题编辑，课件制作的通用工具，读者可从本站课件中心下载该软件。该工具弥补了Word编辑过程中输入各种学科图形符号不便的遗憾，极大的方便了作图，是目前国内在物理学科方面最好的作图软件。该工具软件基于Word平台，包括200多个图形和符号，以及对这些图形进行处理的一套工具，使用十分方便。用鼠标双击物理画板，屏幕上显示如下。

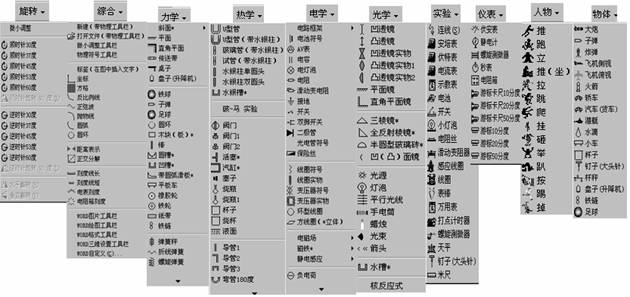

标尺上方三排工具都是由物理画板软件提供的，其中像综合、力学等还有下拉菜单。具体菜单如下。

用鼠标单击所需要的图形，在Word编辑窗口中即可出现相应的图形，然后根据需要可对该图形缩放、旋转、平移、拖放、线条粗细、填充颜色、线条色等种种操作。将图形的各个部分拖放至合适位置，将其“装配”即可。

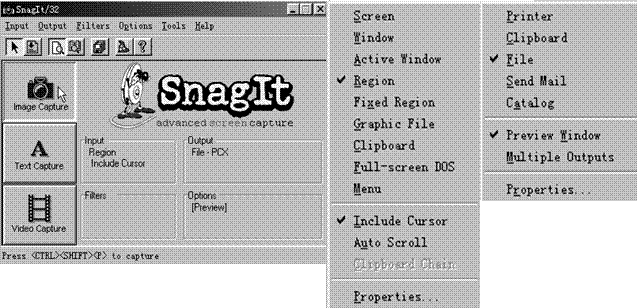

2．SnagIT/32软件可以抓屏幕上的文字、图片和视频。读者可从华军软件园下载该软件，我们这里用它来抓图片。用物理画板画好图，经装配后就可直接应用。如果我们在其它地方也要用到该图，可用复制粘贴方式应用，不过这样会使Word文件变大，而且在Word文件中图片很容易变成大红叉，基于这两方面的原因，我们可利用SnagIT/32软件将作好的图转化成图片存在硬盘上。双击SnagIT/32，屏幕出现SnagIT/32面板（下左图），先单击Image Capture选择抓图片，然后单击Input选择Region（下中图）；单击Output选择File（下右图）；选择Properties，设置图片存盘的格式。这样按Ctrl+Shift+P就可以抓取你想抓的图片了。

作图的一些实例

下面笔者以两个图为例介绍一下作图的过程。

1．作图1：

①用物理画板提供的工具作出磁场、通电螺线管、圆环。

②用Word工具栏中的直线工具作出导线框和金属棒；箭头工具作出箭头。

③用文本框为图形添加文字。文本框应设置为无线条色，无填充色。

④用键盘上的上、下、左、右键调整它们的位置，必要时同时按住Ctrl进行微调。

⑤按Ctrl+Shift+P，用鼠标选择想抓的区域。

⑥屏幕上显示右图，按存盘命令，输入文件名称，你画的图就以该文件名存盘。

2．作图2：

①用物理画板提供的工具作出直角坐标系、两正弦波（初始角度和终止角度不同）。

②用文本框为图形添加文字。文本框应设置为无线条色，无填充色。

③用键盘上的上、下、左、右键调整它们的位置，必要时同时按住Ctrl进行微调。

④按Ctrl+Shift+P，用鼠标选择想抓的区域。

⑤按存盘命令，输入文件名称，你画的图就以该文件名存盘。

作图中一些技巧

1．我们作图时往往把图作地比较大，插入文件后又不得不将其缩小，这样图形的效果会降低，因此作图时可将显示比例设为150％，抓图时再把显示比例设为100％，这样插入后不用更改图形的大小，效果就能达到最佳。

2．这种方法也适用于更改图片，将扫描的图片插入，添加自己想添加的内容。如果想擦除某些内容，可插入文本框，将其设为无线条色，填充色设为白色，调整文本框的大小、位置将想擦除的内容覆盖即可。

3．在添加文字时，为了使不必要的内容进入图形，例如段落标记、突出显示等，画图之前应选择工具栏下选项命令，将不想显示的内容调整为不显示。
