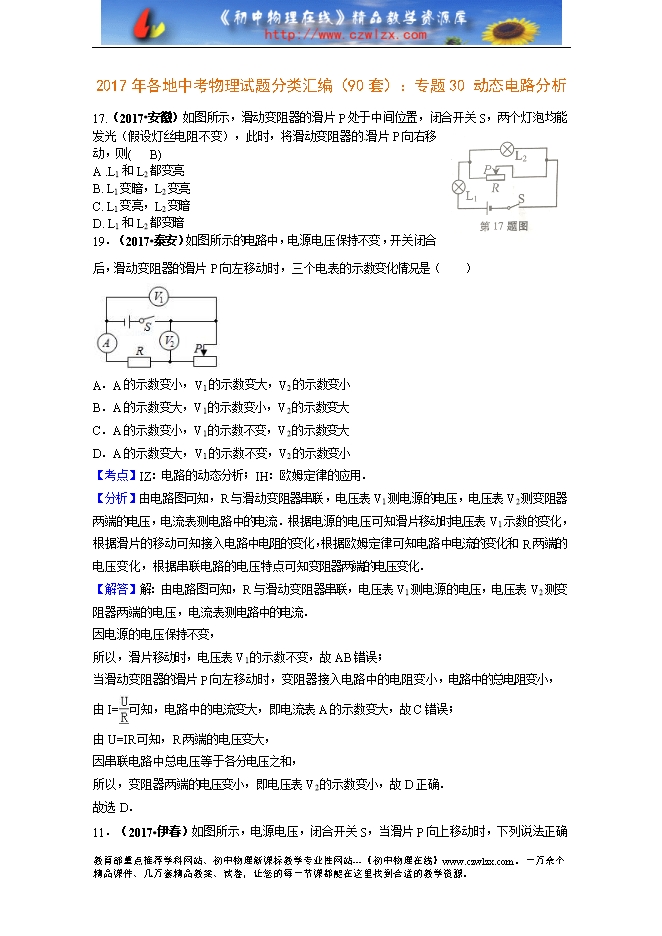

2017年各地中考物理试题分类汇编（90套）：专题30 动态电路分析
【内容简介】17.（2017?安徽）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的 滑片P向右移动，则( B)
A .L1 和L2都变亮
B. L1变暗，L2变亮
C. L1变亮，L2变暗
D. L1 和L2都变暗
19．（2017?泰安）如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小
【考点】IZ：电路的动态分析；IH：欧姆定律的应用．
【分析】由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．
【解答】解：由电路图可知，R与滑动变阻器串联，电压表V1测电源的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流．
因电源的电压保持不变，
所以，滑片移动时，电压表V1的示数不变，故AB错误；
..........
?
下载word文档附件

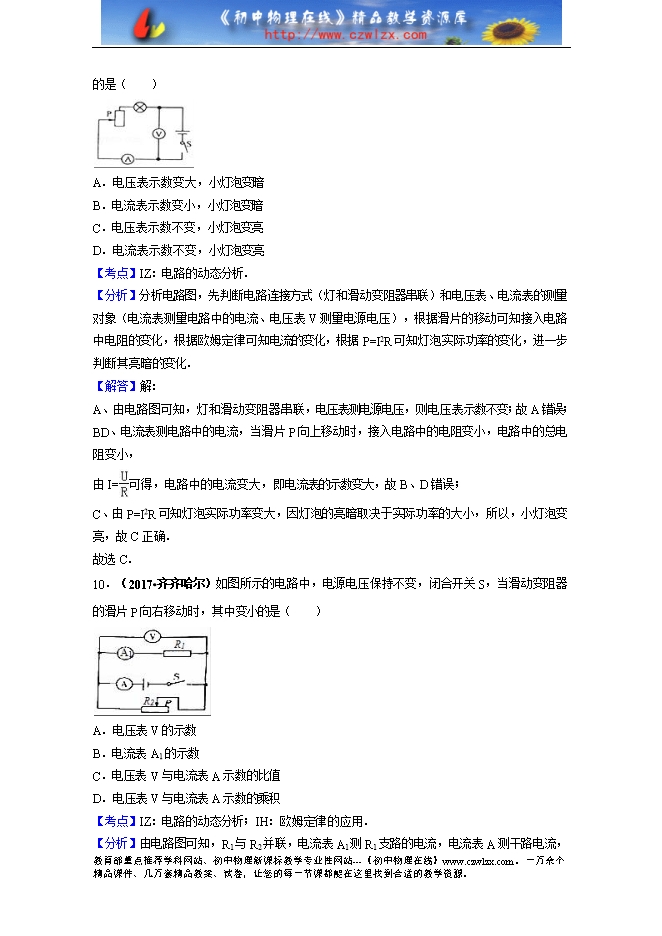

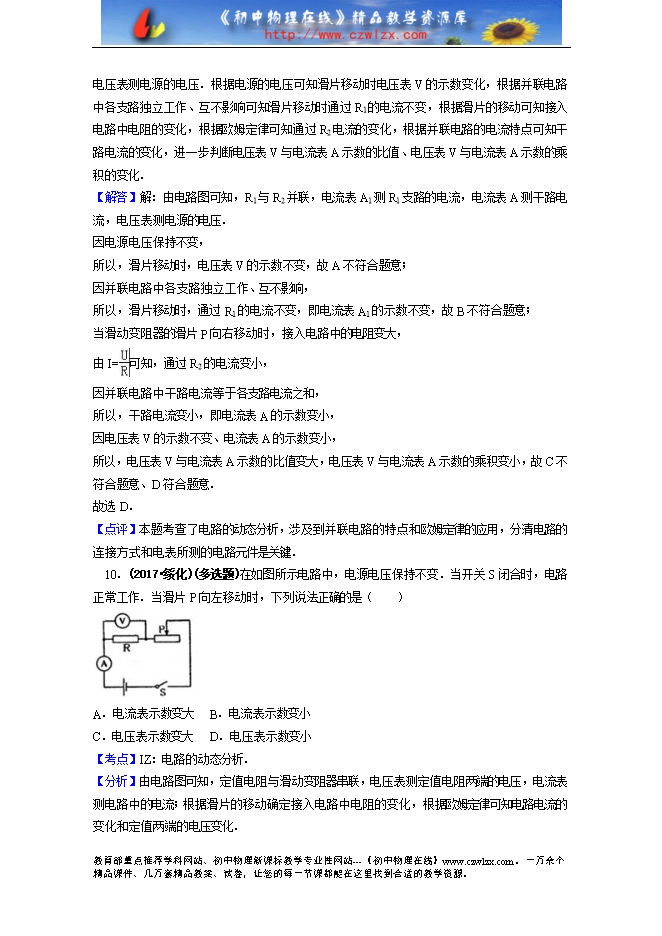

部分内容预览
