2017年各地中考物理试题分类汇编(90套):专题29 电路故障分析

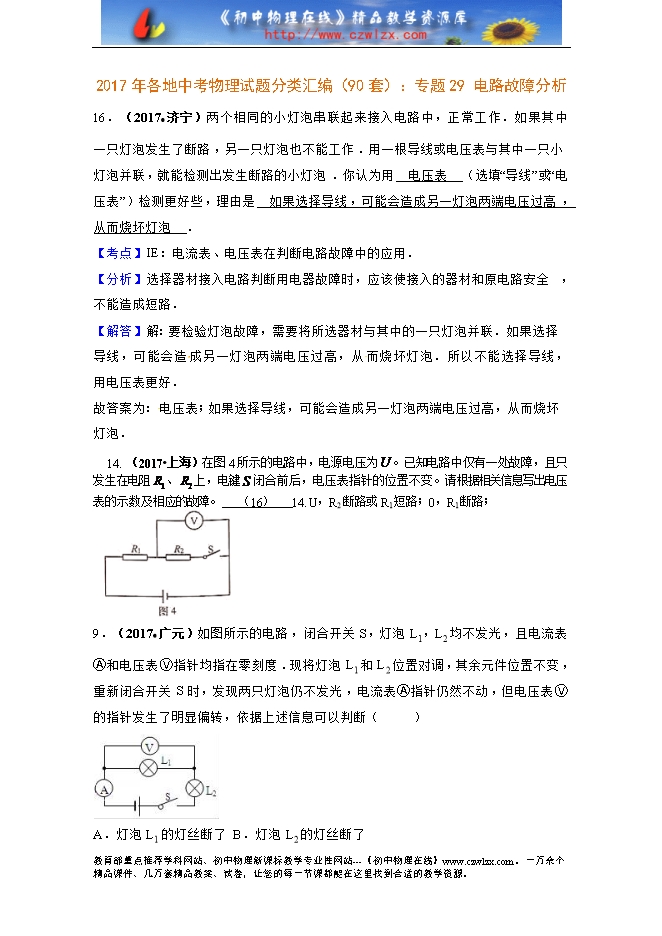

【内容简介】16.(2017?济宁)两个相同的小灯泡串联起来接入电路中,正常工作.如果其中一只灯泡发生了断路,另一只灯泡也不能工作.用一根导线或电压表与其中一只小灯泡并联,就能检测出发生断路的小灯泡.你认为用 电压表 (选填“导线”或“电压表”)检测更好些,理由是 如果选择导线,可能会造成另一灯泡两端电压过高,从而烧坏灯泡 .
【考点】IE:电流表、电压表在判断电路故障中的应用.
【分析】选择器材接入电路判断用电器故障时,应该使接入的器材和原电路安全,不能造成短路.
【解答】解:要检验灯泡故障,需要将所选器材与其中的一只灯泡并联.如果选择导线,可能会造 成另一灯泡两端电压过高,从 而烧坏灯泡.所以不能选择导线,用电压表更好.
故答案为: 电压表;如果选择导线,可能会造成另一灯泡两端电压过高,从而烧坏灯泡.
14. (2017?上海)在图4所示的电路中,电源电压为 。已知电路中仅有一处故障,且只发生在电阻 、 上,电键 闭合前后,电压表指针的位置不变。请根据相关信息写出电压表的示数及相应的故障。 (16) 14. U,R2断路或R1短路;0,R1断路;

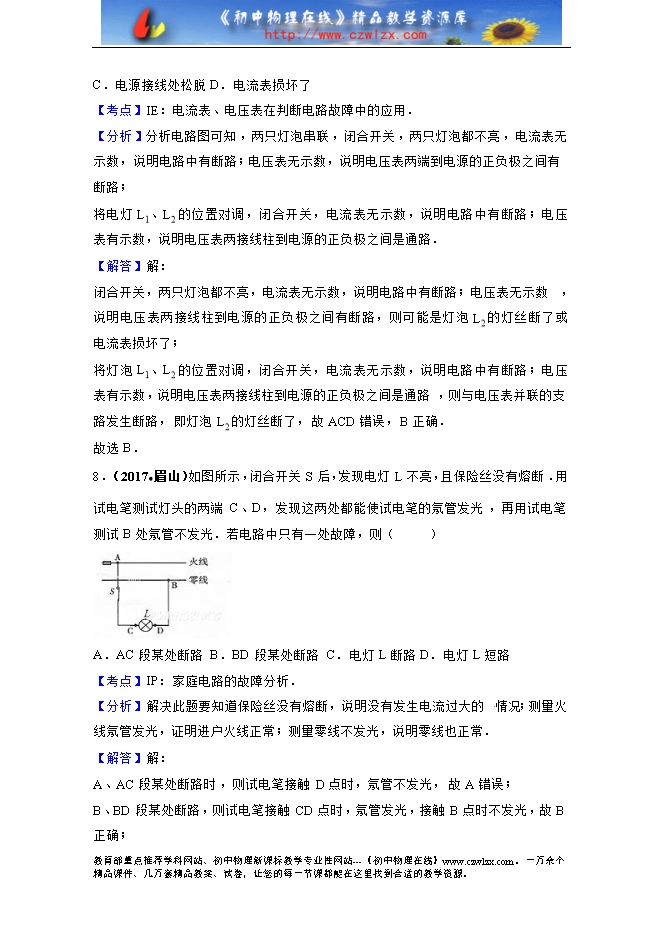

9.(2017?广元)如图所示的电路,闭合开关S,灯泡L1,L2均不发光,且电流表?和电压表?指针均指在零刻度.现将灯泡L1和L2位置对调,其余元件位置不变,重新闭合开关S时,发现两只灯泡仍不发光,电流表?指针仍然不动,但电压表?的指针发生了明显偏转,依据上述信息可以判断( )
........
?
?
