2017年各地中考物理试题分类汇编（90套）：专题25 作图题

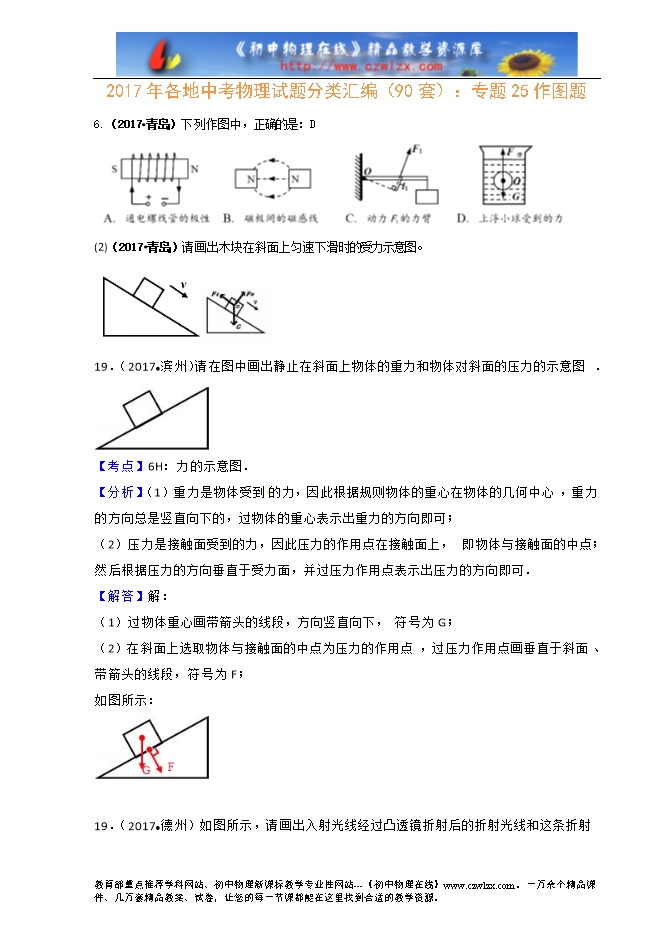

【内容简介】6.（2017?青岛）下列作图中，正确的是：D
(2)（2017?青岛）请画出木块在斜面上匀速下滑时的受力示意图。
19．（2017?滨州）请在图中画出静止在斜面上物体的重力和物体对斜面的压力的示意图．
【考点】6H：力的示意图．
【分析】（1）重力是物体受到 的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；
（2）压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．
【解答】解：
（1）过物体重心画带箭头的线段，方向竖直向下，符号为G；
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；
如图所示：
.........
?
