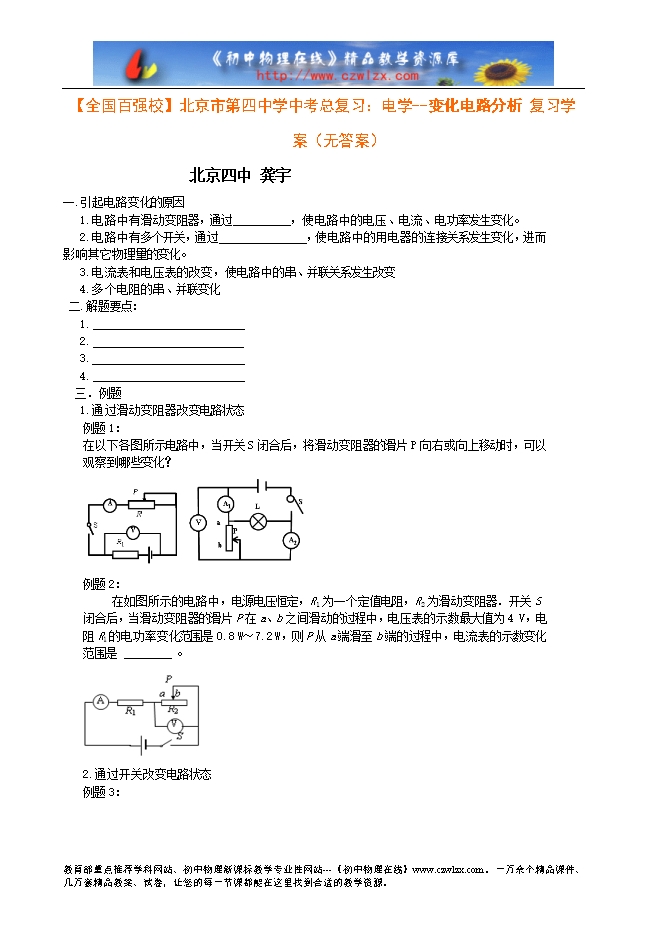

【内容简介】 一.引起电路变化的原因 1.电路中有滑动变阻器，通过 ，使电路中的电压、电流、电功率发生变化。 2.电路中有多个开关，通过 ，使电路中的用电器的连接关系发生变化，进而影响其它物理量的变化。 3.电流表和电压表的改变，使电路中的串、并联关系发生改变 4.多个电阻的串、并联变化 二.解题要点： 1. 2. 3. 4. 三．例题 1.通过滑动变阻器改变电路状态 例题1： 在以下各图所示电路中，当开关S闭合后，将滑动变阻器的滑片P向右或向上移动时，可以观察到哪些变化？ 例题2： 在如图所示的电路中，电源电压恒定，R1为一个定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大值为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数变化范围是 ________ 。 ....... ?
