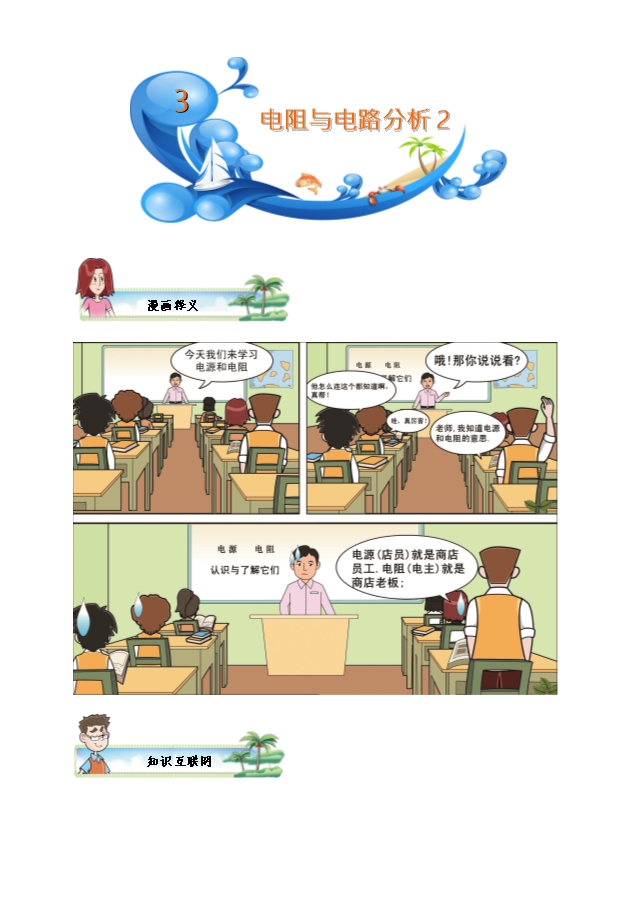

2018-2019学年人教版九年级物理全册讲义:第十六章 电阻及电路分析2(彩色书稿word版)
【内容简介】

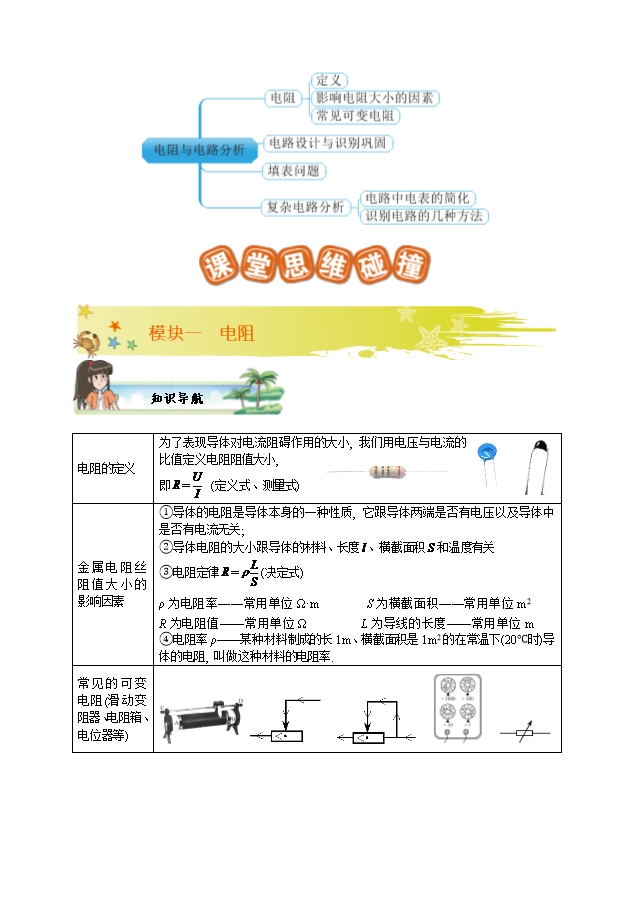

电阻的定义
为了表现导体对电流阻碍作用的大小, 我们用电压与电流的比值定义电阻阻值大小,
即 (定义式、测量式)
金属电阻丝阻值大小的影响因素
①导体的电阻是导体本身的一种性质, 它跟导体两端是否有电压以及导体中是否有电流无关;
②导体电阻的大小跟导体的材料、长度、横截面积和温度有关
③电阻定律(决定式)
ρ
为电阻率
——
常用单位
Ω·m S
为横截面积
——
常用单位
m2
R
为电阻值
——
常用单位
Ω L
为导线的长度
——
常用单位
m
④电阻率ρ——某种材料制成的长1m、横截面积是1m2的在常温下(20℃时)导体的电阻, 叫做这种材料的电阻率.
常见的可变电阻(滑动变阻器、电阻箱、电位器等)

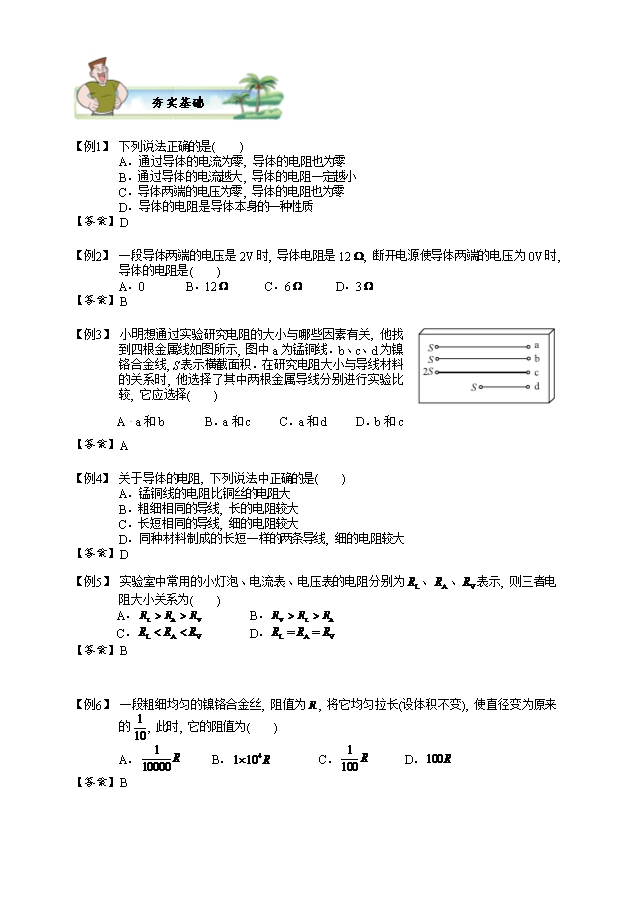

【例1】 下列说法正确的是( )
A.通过导体的电流为零, 导体的电阻也为零
B.通过导体的电流越大, 导体的电阻一定越小
C.导体两端的电压为零, 导体的电阻也为零
D.导体的电阻是导体本身的一种性质
【答案】 D
【例2】 一段导体两端的电压是2V时, 导体电阻是12, 断开电源使导体两端的电压为0V时, 导体的电阻是( )
A.0 B.12 C.6 D.3
【答案】 B
【例3】 小明想通过实验研究电阻的大小与哪些因素有关, 他找到四根金属线如图所示, 图中a为锰铜线.b、c、d为镍铬合金线, S表示横截面积.在研究电阻大小与导线材料的关系时, 他选择了其中两根金属导线分别进行实验比较, 它应选择( )
A.a和b B.a和c C.a和d D.b和c
【答案】 A
【例4】 关于导体的电阻, 下列说法中正确的是( )
A.锰铜线的电阻比铜丝的电阻大
B.粗细相同的导线, 长的电阻较大
C.长短相同的导线, 细的电阻较大
D.同种材料制成的长短一样的两条导线, 细的电阻较大
【答案】 D
【例5】 实验室中常用的小灯泡、电流表、电压表的电阻分别为、、表示, 则三者电阻大小关系为( )
A. B.
C. D.
【答案】 B
【例6】 一段粗细均匀的镍铬合金丝, 阻值为, 将它均匀拉长(设体积不变), 使直径变为原来的, 此时, 它的阻值为( )
A. B. C. D.
【答案】 B
【例7】 滑动变阻器是通过改变什么来改变电阻的( )
A.电阻线的长度 B.电阻线的材料
C.电阻线的横截面积 D.连入电路的电阻线长度
【答案】 D
【例8】 (多选)将如图所示的滑动变阻器连入电路, 要求当滑动变阻器的滑片P向B端移动时, 接入电路中的电阻变大, 则滑动变阻器连入电路的接线柱是( )
A.A和D B.C和B C.B和D D.A和C
【答案】 AD
【例9】 右图是有四个接线柱的滑动变阻器, 当AD端接入电路时, 滑片P向右移动, 接入电路中的电阻值将_______; 当AB端接入电路时, 滑片P向左移动, 接入电路中的电阻值将_____(填“增大”、“减小”或“不变”)
【答案】 变大 不变
【例10】 如下图所示, 利用滑动变阻器调节小灯泡的亮度. 下列四种连接方法中错误的是( )
【答案】 D
【例11】 收音机等电器中, 有一种叫电位器的变阻器.其内部构造如图所示.a、b、c三个焊接点相当于变阻器的三个接线柱.使用电位器时, 下列说法中不正确的是( )
A.只把a和c接入电路, 无法改变通过电位器的电流
B.将a和b或b和c接入电路, 旋动滑片时, 可以改变通过电位器的
电流
C.只将a和b接入电路, 当滑片顺时针旋动时, 电位器接入电路电阻
变小
D.只将b、c两点接入电路, 当滑片顺时针旋动时, 电位器接入电路电阻变小
【答案】 C
【例12】 (1) 将阻值为的电阻丝均匀拉长为原来2倍, 阻值将变为 Ω.
(2) 将阻值为的电阻丝对折使用, 阻值将变为 Ω.
(3) 将4个阻值为20Ω的电阻丝串联使用, 总的等效电阻为 Ω.
(4) 将4个阻值为20Ω的电阻丝并联使用, 总的等效电阻为 Ω.
(5) 试分析下图中, , , , 电路总的等效电阻值应为 Ω.
【答案】 电阻丝的电阻值与长度成正比, 与横截面积成反比.
(1)40 (2)2.5 (3)80 (4)5 (5)1.5 因为3Ω电阻相当于两个6Ω电阻并联, 一共是4个6Ω电阻并联, 所以是1.5Ω
【例13】 小明同学想比较金属材料甲和金属材料乙哪个更容易导电.现有金属材料甲和金属材料乙制成的各种不同规格的金属丝, 规格如下表所示:
金属丝代号
材料
长度/m
横截面积/
A
金属甲
1
0.1
B
金属甲
0.5
0.1
C
金属乙
1
0.1
D
金属乙
1
0.2
请你帮助小明同学完成下面的实验方案.
(1)实验器材除上述金属丝、干电池、开关、导线外, 还必须选用的器材有:
.
(2)实验中应选取的金属丝分别是: (只需填字母代号).
(3)请在下面空白处画出实验电路图.
(4)在本实验中, 你是如何判断哪种金属材料更容易导电的?
.
【答案】 小灯泡(或电流表) (2)A、C
(1)要把上述器材和小灯泡(或电流表)连接成串联电路, 通过小灯泡的亮度(或电流表示数大小)来显示哪个更易导电.
(2)想比较材料导电性能, 应使长度、横截面积相同.
(3)连接各元件成为串联电路.
(4)分别将选取的两种金属丝接入所设计的电路中, 观察小灯泡的亮暗(或电流表示数的大小), 若小灯泡较亮(或电流表示数较大), 说明与它串联的那种金属材料更容易导电.
