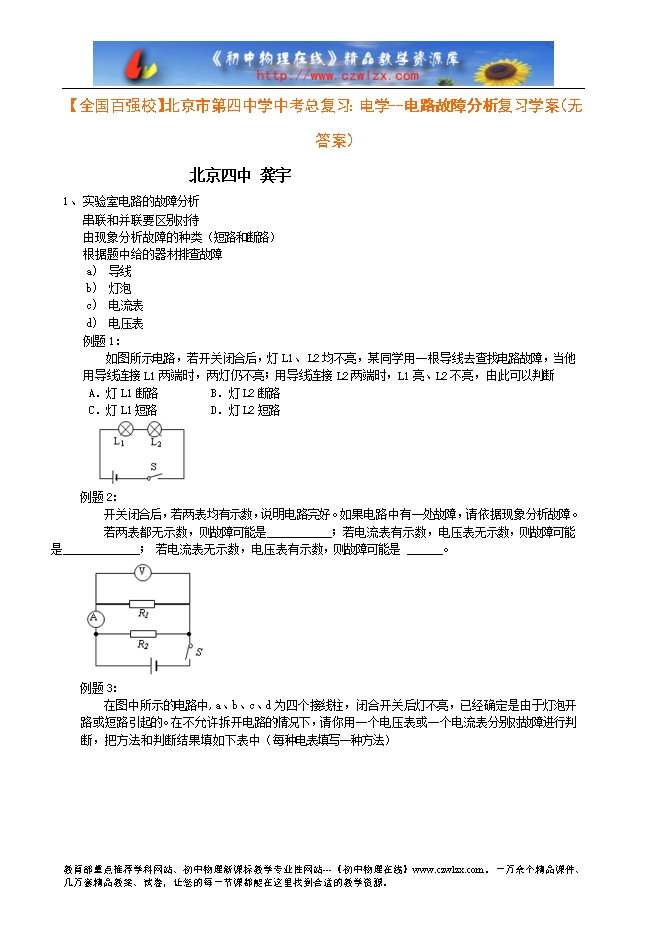

【内容简介】 1、实验室电路的故障分析 串联和并联要区别对待 由现象分析故障的种类（短路和断路） 根据题中给的器材排查故障 a) 导线 b) 灯泡 c) 电流表 d) 电压表 例题1： 如图所示电路，若开关闭合后，灯L1、 L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮，由此可以判断 A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路 例题2： 开关闭合后，若两表均有示数，说明电路完好。如果电路中有一处故障，请依据现象分析故障。 若两表都无示数，则故障可能是___________；若电流表有示数，电压表无示数，则故障可能是_____________； 若电流表无示数，电压表有示数，则故障可能是 ______。 例题3： 在图中所示的电路中,a、b、c、d为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填如下表中（每种电表填写一种方法） ...... ?
