【畅优新课堂】2016年秋教科版九年级物理上册增补练习:3.2电路、电路图
【内容简介】1.有一只开关、一只电动机、一个电灯和一个电池组,在下面画出开关同时控制电动机和电灯的两 个不同的电路。
2.要使手电筒正常工作,两节干电池的正确安装是( )
A..图甲 B.图乙 C.圈丙 D.都不正确
3.如图3所示,当开关_ _______闭合,其它开关断开时,L1、L 2串联;当开关________闭合,其它开关断开时L1、L2并联.
4.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.

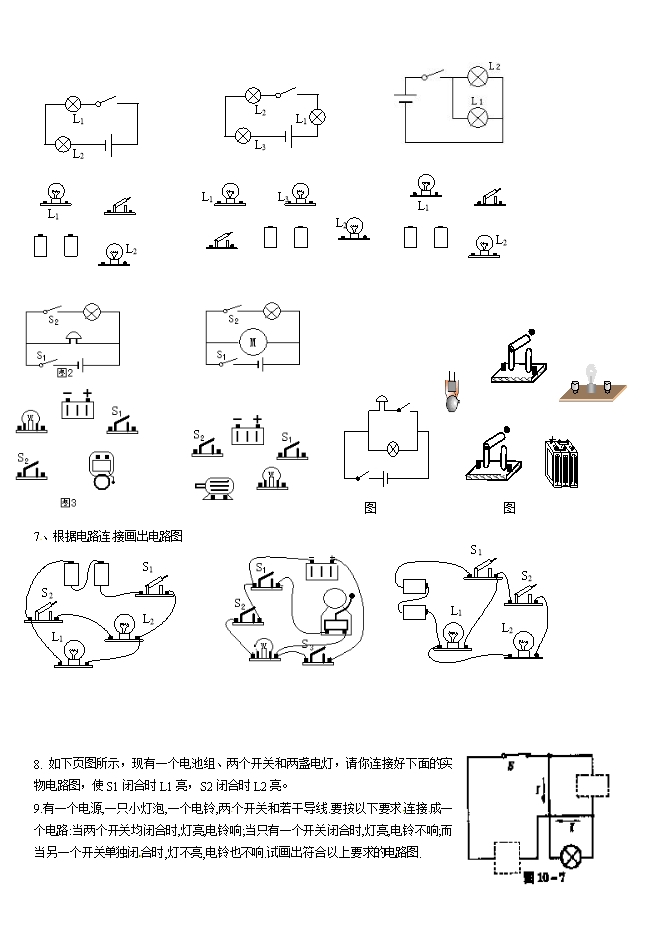

5.根据实物连线图(图5至图10所示)画出 对应的电路图
6、根据电路图连接电路
7 、根据电路连 接画出电路图
8. 如下页图所示,现有一个电池组、两个开关和两盏电灯,请你连接好下面的实物电路图,使S1闭合时L1亮, S2闭合时L2亮。
9.有一个电源,一只小灯泡,一个电铃,两 个开关和若干导线.要按以下要求 连接 成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭 合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
.......
?
