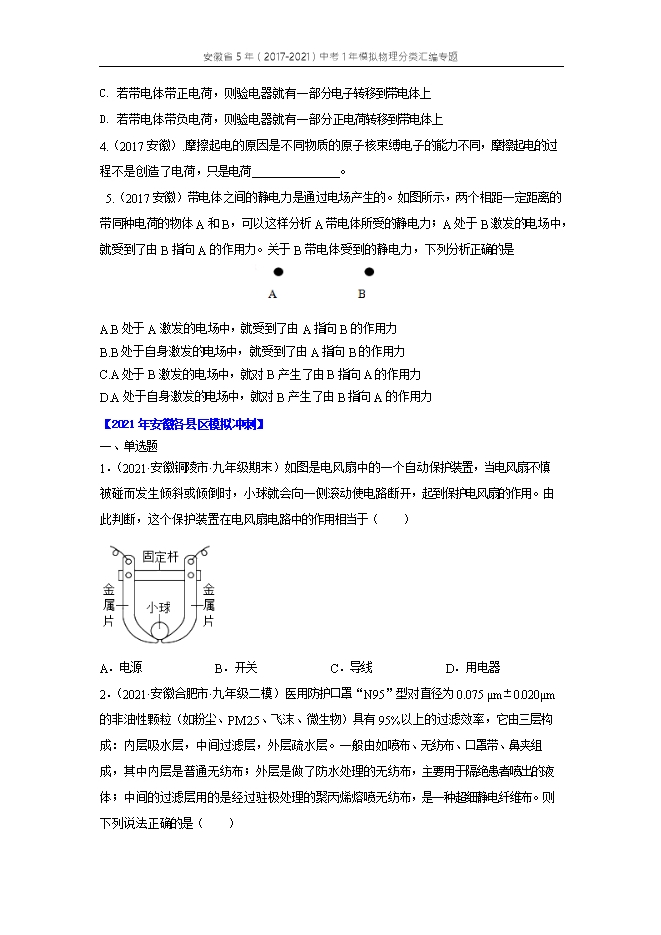

【内容简介】1．（2021·安徽铜陵市·九年级期末）如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）A．电源B．开关C．导线D．用电器【答案】B【解析】由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态，说明小球能够控制风扇的工作状态，相当于开关。故选B。2．（2021·安徽合肥市·九年级二模）医用防护口罩“N95”型对直径为0.075 μm±0.020μm的非油性颗粒（如粉尘、PM2.5、飞沫、微生物）具有95%以上的过滤效率，它由三层构成：内层吸水层，中间过滤层，外层疏水层。一般由如喷布、无纺布、口罩带、鼻夹组成，其中内层是普通无纺布；外层是做了防水处理的无纺布，主要用于隔绝患者喷出的液体；中间的过滤层用的是经过驻极处理的聚丙烯熔喷无纺布，是一种超细静电纤维布。则下列说法正确的是（　　）A．过滤效率高，是因为口罩材料分子之间没有空隙B．新冠病毒随飞沫传播是一种分子运动C．内层吸水层能够有效吸收呼出的水蒸气，说明分子之间存在斥力D．中间过滤层通过工艺带上静电，可以增强对颗粒的吸附能力【答案】D【解析】A．分子之间存在间隙，所以口罩材料分子之间也有空隙，故A错误；B．分子很小，直接用肉眼看不到，飞沫是肉眼可以看到的，所以新冠病毒随飞沫传播是机械运动，不是分子的运动，故B错误；C．内层吸水层能够有效吸收呼出的水蒸气分子，吸收作用体现的是分子间存在引力，而不是斥力，故C错误；D．中间过滤层通过工艺带上静电，带电体具有吸引轻小物体的性质，所以可以增强对颗粒的吸附能力，故D正确。故选D。3．（2021·安徽安庆市·九年级一模）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，其中甲球带正电荷、乙球带负电荷，为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在某一位置放上一个带电小球丙，可以恰好使得三球均保持静止。则丙球可能（　　） A．带正电，放在甲的左侧B．带负电，放在甲与乙之间C．带正电，放在乙的右侧D．带负电，放在乙的右侧【答案】C【解析】A．甲球带正电荷、乙球带负电荷，乙球给甲一个向右的力，丙球带正电，放在甲的左侧，此时甲球受力向右，无法保持静止，故A不符合题意；B．丙球带负电，放在甲与乙之间，丙和甲相互吸引，丙受到向左的力，丙和乙相互排斥，此时丙球受力向左，无法保持静止，故B不符合题意；C．甲球受到乙球的引力向右，甲球保持静止，则甲球应受到丙球向左的排斥力，且二力大小相等，所以带正电的丙球应放在乙的右侧，故C符合题意；D．丙球带负电，放在乙的右侧，此时乙球受力向左，无法保持静止，故D不符合题意。故选C。4．（2021·安徽合肥市·九年级一模）某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作。测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时，闭合开关S2，灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，下列的电路符合要求的是（　　）
