重庆市合川中学初2016级下期复习:电学图像专题(无答案)

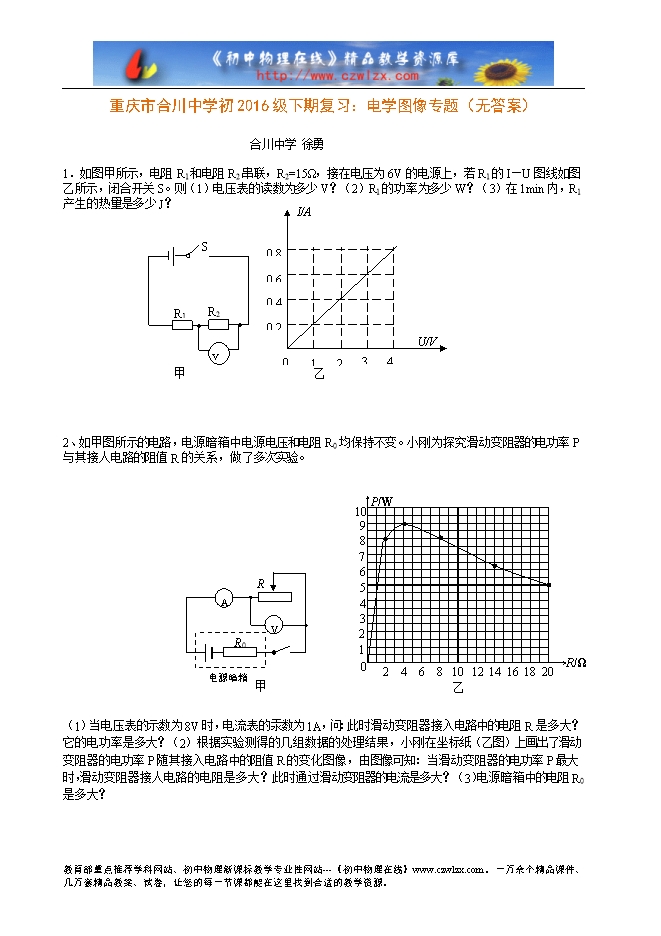

【内容简介】1.如图甲所示,电阻R1和电阻R2串联,R2=15Ω,接在电压为6V的电源上,若R1的I—U图线如图乙所示,闭合开关S。则(1)电压表的读数为多少V?(2)R1的功率为多少W?(3)在1min内,R1产生的热量是多少J?
甲 乙
2、如甲图所示的电路,电源暗箱中电源电压和电阻R0均保持不变。小刚为探究滑动变阻器的电功率P与其接人电路的阻值R的关系,做了多次实验。
(1)当电压表的示数为8V时,电流表的汞数为1A,问:此时滑动变阻器接入电路中的电阻R是多大?它的电功率是多大?(2)根据实验测得的几组数据的处理结果,小刚在坐标纸(乙图)上画出了滑动变阻器的电功率P随其接入电路中的阻值R的变化图像,由图像可知:当滑动变阻器的电功率P最大时,滑动变阻器接人电路的电阻是多大?此时通过滑动变阻器的电流是多大?(3)电源暗箱中的电阻R0是多大?

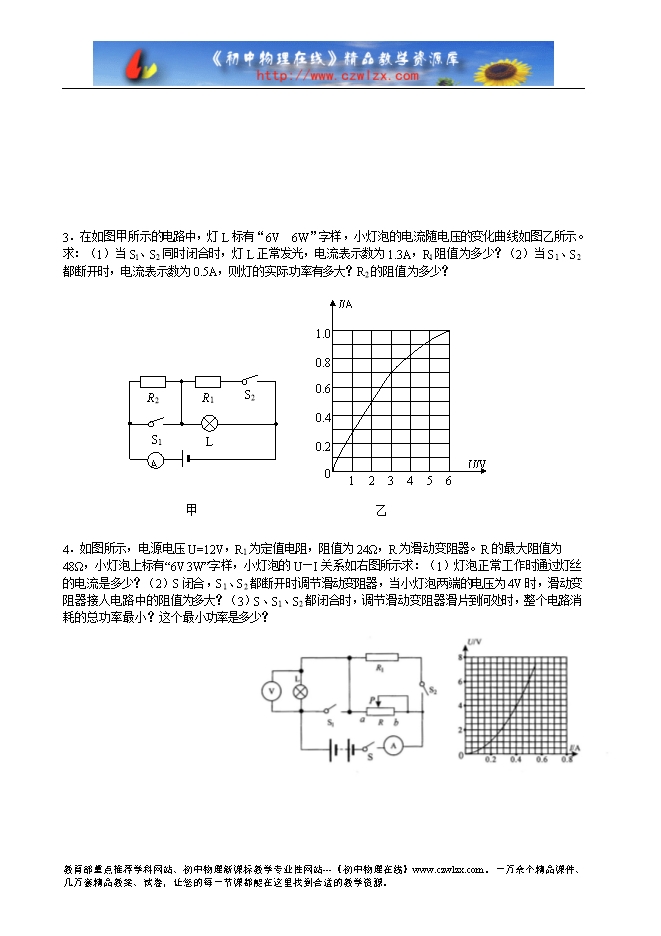

3.在如图甲所示的电路中,灯L标有“6V 6W”字样,小灯泡的电流随电压的变化曲 线如图乙所示。求:(1)当Sl、S2同时闭合时,灯L正常发光,电流表示数为1.3A,Rl阻值为多少?(2)当S1、S2都断开时,电流表示数为0.5A,则灯的实际功率有多大?R2的阻值为多少?

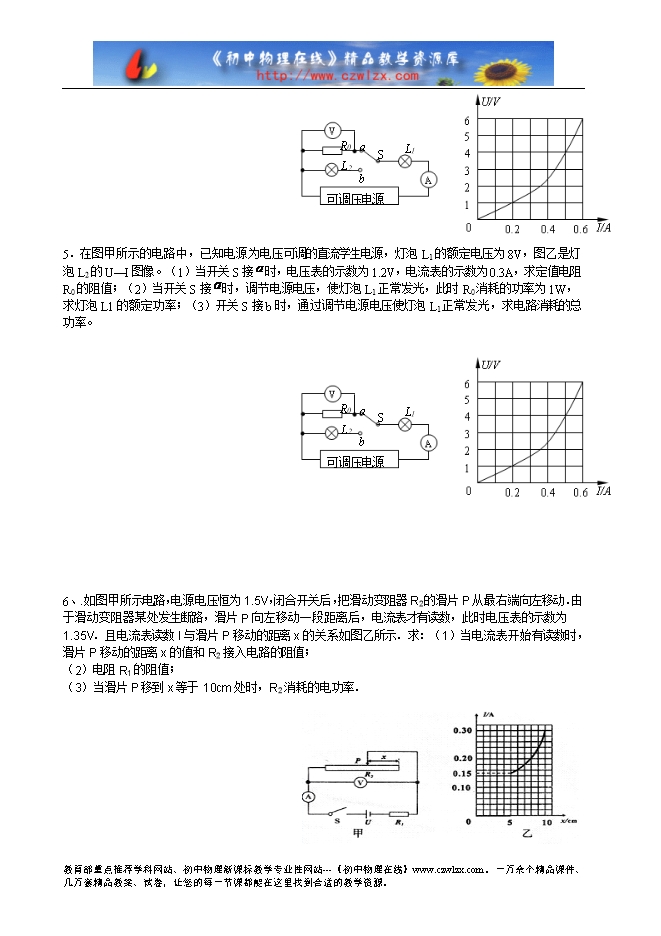

4.如图所示,电源电压U=12V,R1为定值电阻,阻值为24Ω,R为滑动变阻器。R的最大阻值为48Ω,小灯泡上标有“6V 3W”字样,小灯泡的U—I关系如右图所示求:(1)灯泡正常工作时通过灯丝的电流是多少?(2)S闭合,S1、S2都断开时调节滑动变阻器,当小灯泡两端的电压为4V时,滑动变阻器接人电路中的阻值为多大?(3)S、S1、S2都闭合时,调节滑动变阻器滑片到何处时,整个电路消耗的总功率最小?这个最小功率是多少?
...........
