专题四 电学2--2021年中考物理审题能力及阅读能力专练(解析版和原卷版)

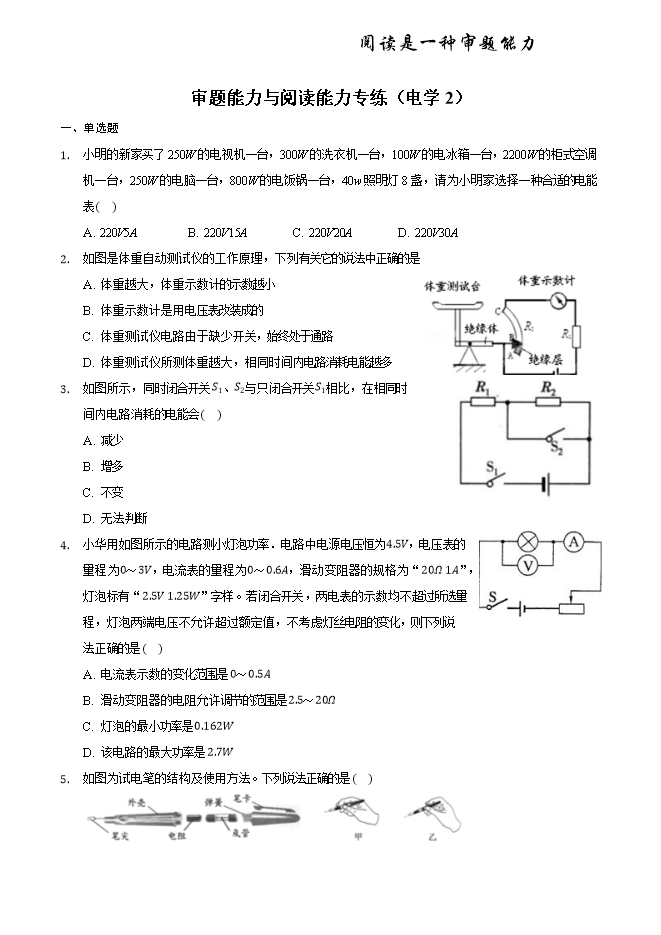

【内容简介】小明的新家买了250W的电视机一台,300W的洗衣机一台,100W的电冰箱一台,2200W的柜式空调机一台,250W的电脑一台,800W的电饭锅一台,40w照明灯8盏,请为小明家选择一种合适的电能表( )A. 220V5AB. 220V15AC. 220V20AD. 220V30A【答案】C【解析】王老师家中所用用电器同时工作时的总功率为:P_总=250W+300W+100W+2200W+250W+800W+40W×8=4220W;A中电能表的最大功率:P=UI=220V×5A=1100W;4220W;B中电能表的最大功率:P=UI=220V×15A=3300W;4220W;C中电能表的最大功率:P=UI=220V×20A=4400W;4220W;D中电能表的最大功率:P=UI=220V×30A=6600W;4220W;综合上述分析可知,AB选项中的电能表最大功率小于电路中的实际功率,故AB不符合题意,而电路中的实际功率与C选项中电能表允许的最大功率接近,与D选项中电能表允许的最大功率相差较大,因此C选项符合题意。故选C。如图是体重自动测试仪的工作原理,下列有关它的说法中正确的是A. 体重越大,体重示数计的示数越小B. 体重示数计是用电压表改装成的C. 体重测试仪电路由于缺少开关,始终处于通路D. 体重测试仪所测体重越大,相同时间内电路消耗电能越多【答案】D【解析】解:B.由电路图可知,体重测试仪串联在电路中,所以体重显示表是用电流表改装成的,故B不正确;A.当测试仪所测体重越大时,滑片上移,滑动变阻器接入电路的电阻越小,总电阻变小,由I=U/R可知,电路中的电流越大,即体重显示表的示数越大,故A不正确;C.当自动体重测试仪的上方无物体时,滑片位于绝缘体的位置,电路断路,故C不正确;D.体重测试仪所测体重越大,电路中的电流越大,由W=UIt可知,相同时间内电路消耗电能越多,故D正确。故选:D。如图所示,同时闭合开关S_1、S_2与只闭合开关S_1相比,在相同时间内电路消耗的电能会( )A. 减少B. 增多C. 不变D. 无法判断【答案】A【解析】同时闭合开关S_1、S_2时,R_2由于短路不工作,电路中只有R_1工作,根据电功公式W=UIt=U^2/R t可知此时电路在时间t内消耗的电能为:W_1=U^2/R_1 t;只闭合开关S_1时,R_1与R_2串联在电路中,根据串联电路规律R_总=R_1+R_2,此时电路在时间t内消耗的电能为:W_2=U^2/(R_1+R_2 ) t;所以W_1>W_2,即在相同时间内电路消耗的电能会减少;故BCD不符合题意,A符合题意。故选A。小华用如图所示的电路测小灯泡功率.电路中电源电压恒为4.5V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω 1A”,灯泡标有“2.5V 1.25W”字样。若闭合开关,两电表的示数均不超过所选量程,灯泡两端电压不允许超过额定值,不考虑灯丝电阻的变化,则下列说法正确的是( )A. 电流表示数的变化范围是0~0.5AB. 滑动变阻器的电阻允许调节的范围是2.5~20ΩC. 灯泡的最小功率是0.162WD. 该电路的最大功率是2.7W【答案】C
