重庆市合川中学初2016级下期复习:电路的识别专题(无答案)

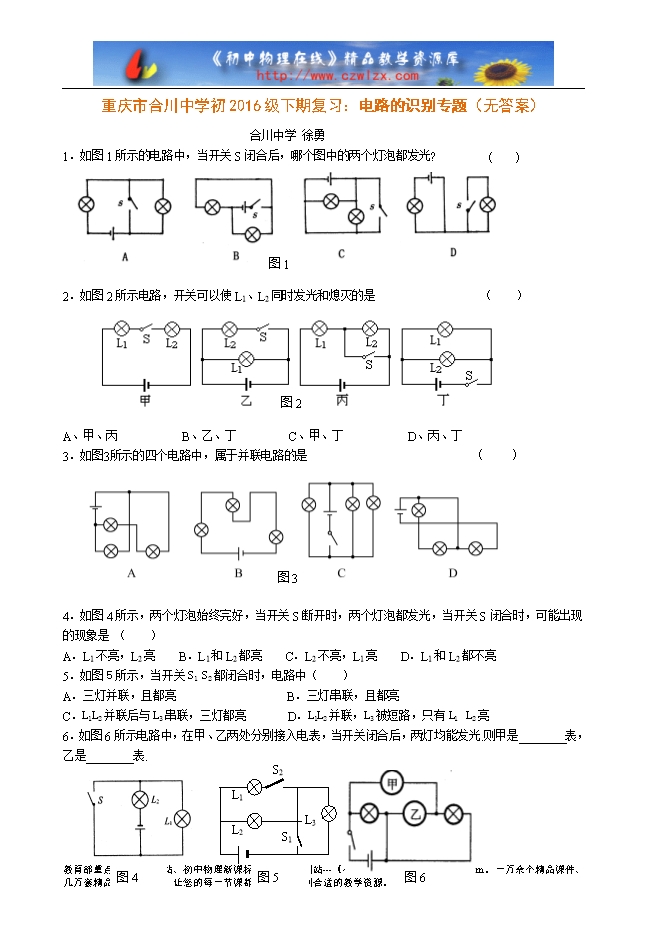

【内容简介】1.如图1所示的电路中,当开关S闭合后,哪个图中的两个灯泡都发光? ( )
2.如图2所示电路,开关可以使L1、L2同时发光和熄灭的是 ( )
A、甲、丙 B、乙、丁 C、甲、丁 D、丙、丁
3.如图3所示的四个电路中,属于并联电路的是 ( )
4.如图4所示,两个灯泡始终完好,当开关S断开时,两个灯泡都发光,当开关S闭合时,可能出现的现象是 ( )
A.L1不亮,L2亮 B.L1和L2都亮 C.L2不亮,L1亮 D.L1和L2都不亮
5.如图5所示,当开关S1 S2都闭合时,电路中( )
A.三灯并联,且都亮 B.三灯串联,且都亮
C.L1L2并联后与L3串联,三灯都亮 D.L1L2并联,L3被短路,只有L1 L2亮
6.如图6所示电路中,在甲、乙两处分别接入电表,当开关闭合后,两灯均能发光.则甲是________表,乙是________表.

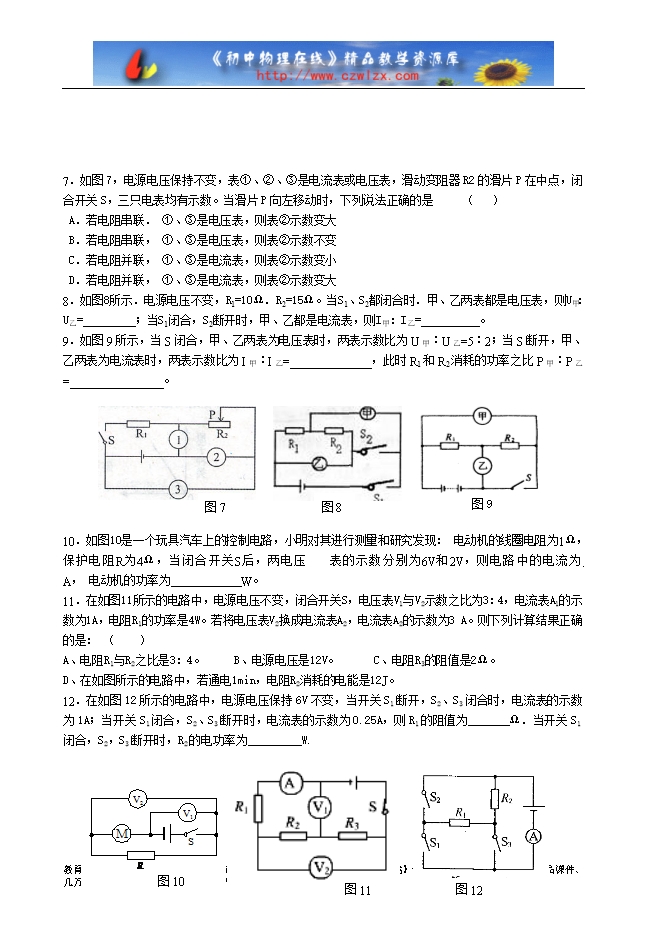

7.如图7,电源电压保持不变,表①、②、③是电流表或电压表,滑动变阻器R2的滑片P在中点,闭合开关S,三只电表均有示数。当滑片P向左移动时,下列说法正确的是 ( )
A.若电阻串联. ①、③是电压表,则表②示数变大
B.若电阻串联, ①、③是电压表,则表②示数不变
C.若电阻并联, ①、③是电流表,则表②示数变小
D.若电阻并联, ①、③是电流表,则表②示数变大
.......
