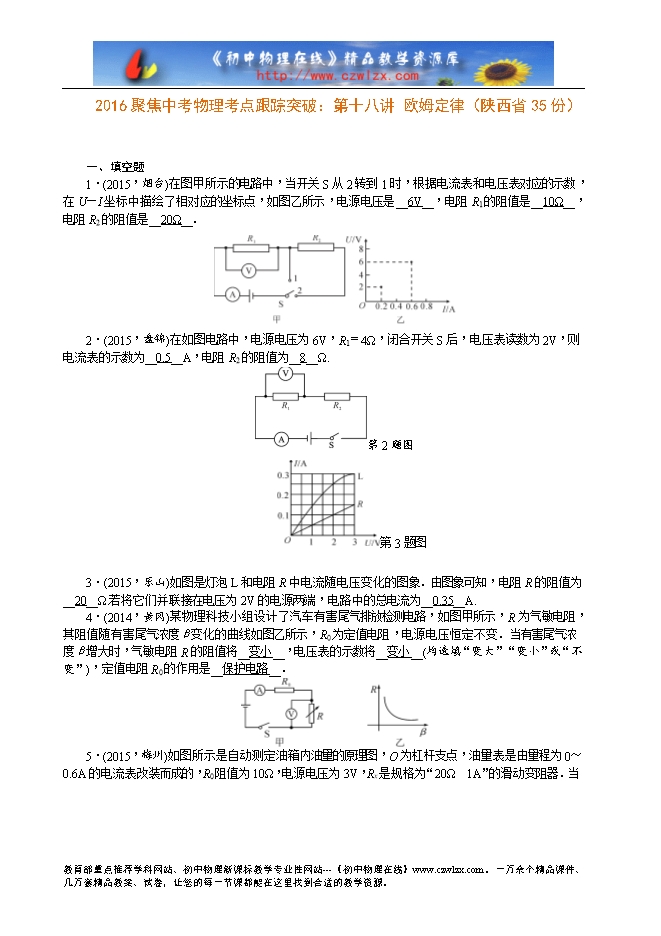

【内容简介】 一、填空题 1．(2015，烟台)在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U—I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是__6V__，电阻R1的阻值是__10Ω__，电阻R2的阻值是__20Ω__． 2．(2015，盘锦)在如图电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为__0.5__A，电阻R2的阻值为__8__Ω. 第2题图 　　　 第3题图 3．(2015，乐山)如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为__20__Ω.若将它们并联接在电压为2V的电源两端，电路中的总电流为__0.35__A. 4．(2014，黄冈)某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将__变小__，电压表的示数将__变小__(均选填“变大”“变小”或“不变”)，定值电阻R0的作用是__保护电路__． 5．(2015，梅州)如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，Rx是规格为“20Ω　1A”的滑动变阻器．当Rx的滑片处于最上端时，电路中的电流是__0.1__A，此时油量表标示为0；当油面上升时，电路中的电阻将__减小__，电流将__增大__(以上两空选填“增大”或“减小”)． ......... 下载word文档附件
