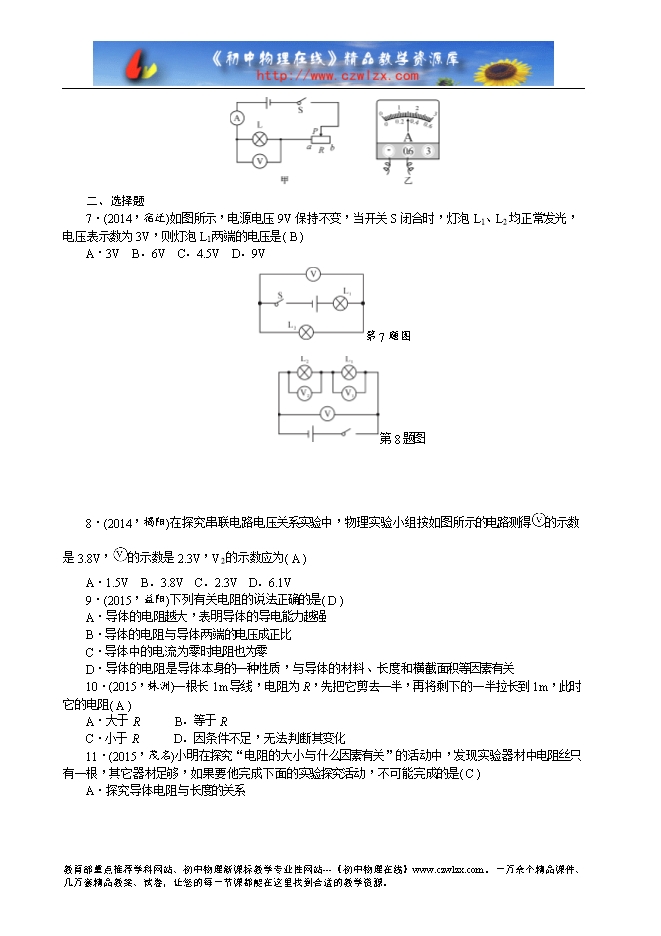

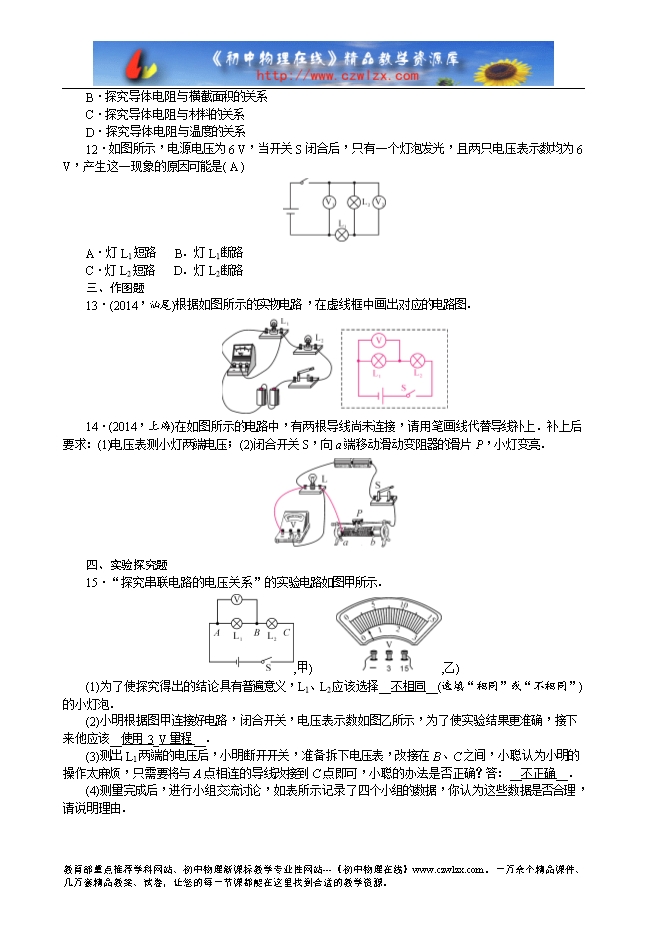

【内容简介】 一、填空题 1．(2015，揭阳)某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是__串__联的，手电筒电源的电压为__3U__． 2．(2015，聊城)如图是探究“影响电阻大小的因素”实验.1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的__长度__有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的__横截面积__有关． 3．(2015，常德)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为__2__V，L2两端的电压为__8__V. 4．(2015，贵港)一只3Ω的电阻和一只6Ω的电阻，它们串联起来后的总电阻为__9__Ω，它们并联起来后的总电阻为__2__Ω. 5．(2015，桂林)如图所示，小灯泡的电阻为10Ω，滑动变阻器R的阻值范围为“0～20Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是__30__Ω；闭合开关后，变阻器滑片由b往a移动，小灯泡的亮度__变亮__(选填“变亮”“变暗”或“不变”)． 6．(2015，永州)如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到__b__(选填“a”或“b”)端；闭合开关S，调节滑动变阻器，电流表的示数如图乙所示，通过灯L的电流为__0.3__A. ......... 下载word文档附件
