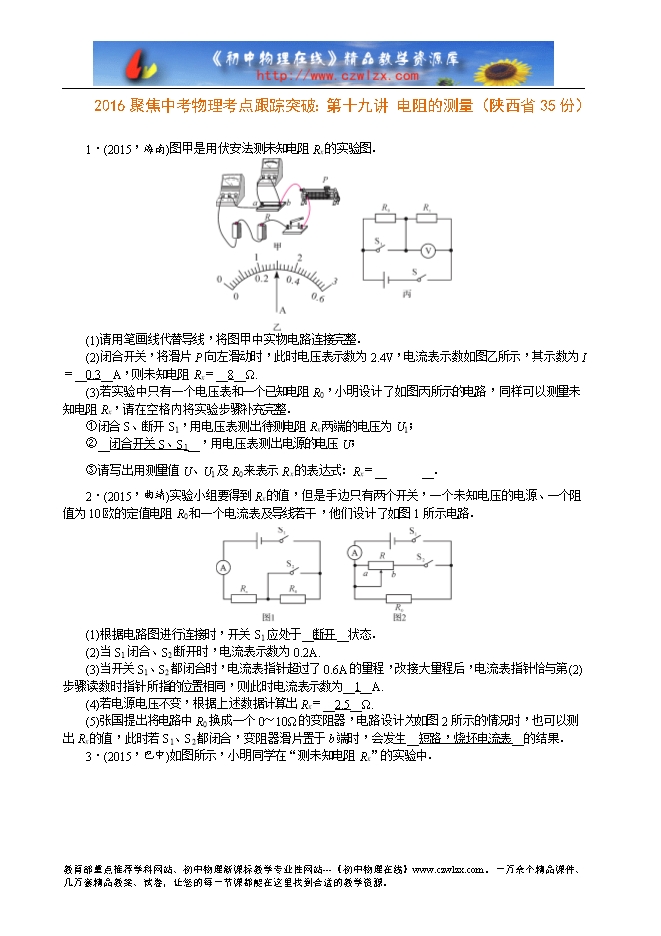

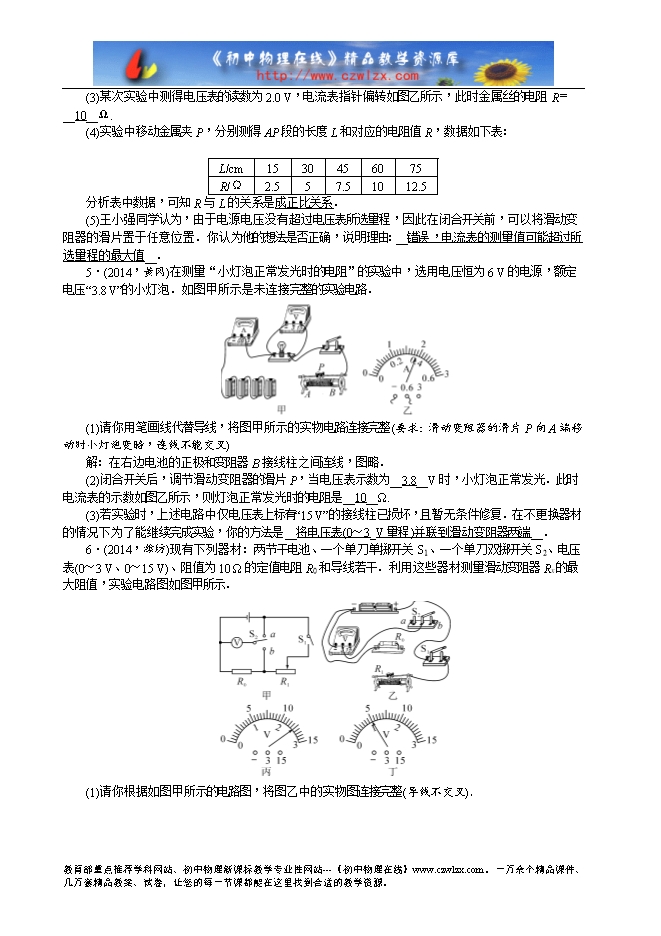

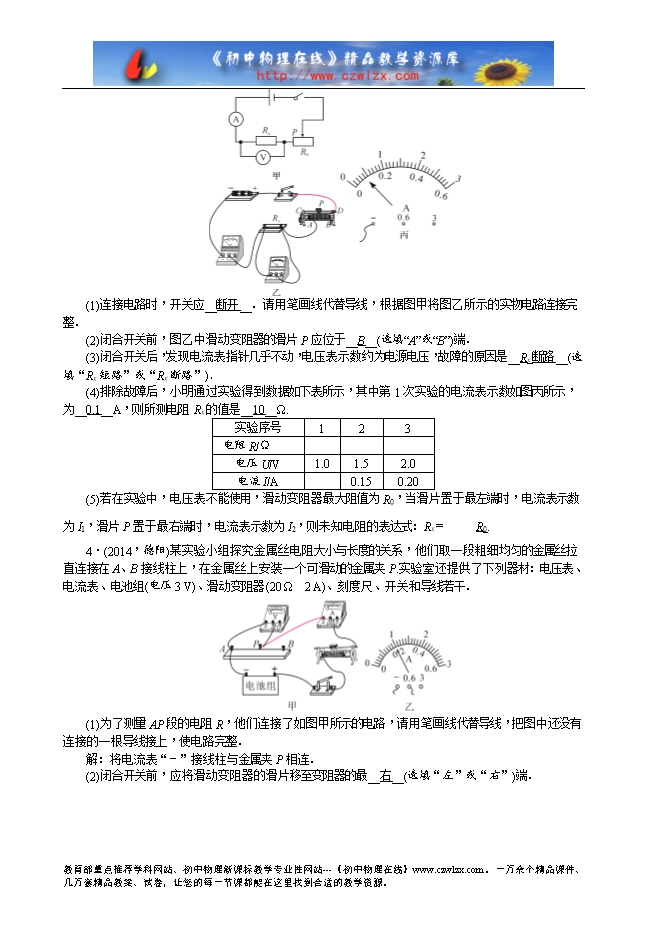

【内容简介】1．(2015，海南)图甲是用伏安法测未知电阻Rx的实验图． (1)请用笔画线代替导线，将图甲中实物电路连接完整． (2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其示数为I＝__0.3__A，则未知电阻Rx＝__8__Ω. (3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整． ①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1； ②__闭合开关S、S1__，用电压表测出电源的电压U； ③请写出用测量值U、U1及R0来表示Rx的表达式：Rx＝__U1R0U－U1__． 2．(2015，曲靖)实验小组要得到Rx的值，但是手边只有两个开关，一个未知电压的电源、一个阻值为10欧的定值电阻R0和一个电流表及导线若干，他们设计了如图1所示电路． (1)根据电路图进行连接时，开关S1应处于__断开__状态． (2)当S1闭合、S2断开时，电流表示数为0.2A. (3)当开关S1、S2都闭合时，电流表指针超过了0.6A的量程，改接大量程后，电流表指针恰与第(2)步骤读数时指针所指的位置相同，则此时电流表示数为__1__A. (4)若电源电压不变，根据上述数据计算出Rx＝__2.5__Ω. (5)张国提出将电路中R0换成一个0～10Ω的变阻器，电路设计为如图2所示的情况时，也可以测出Rx的值，此时若S1、S2都闭合，变阻器滑片置于b端时，会发生__短路，烧坏电流表__的结果． ....... ?
