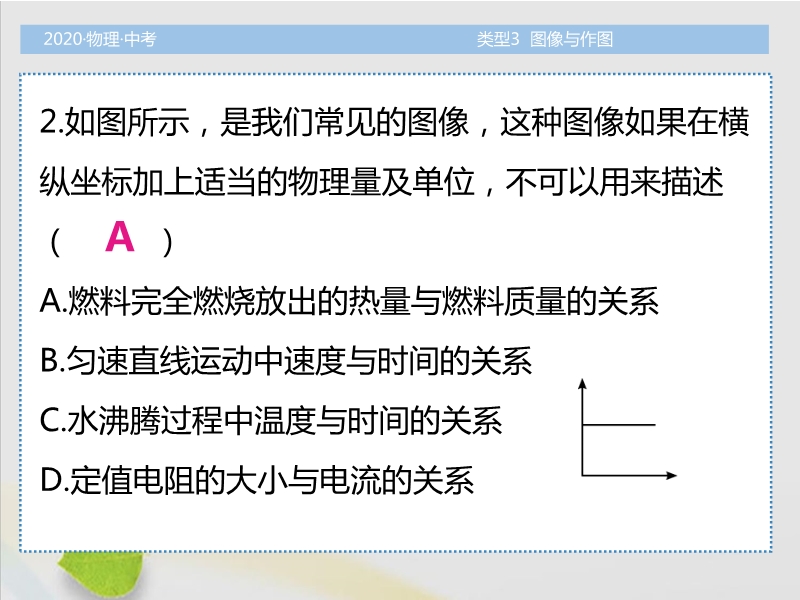

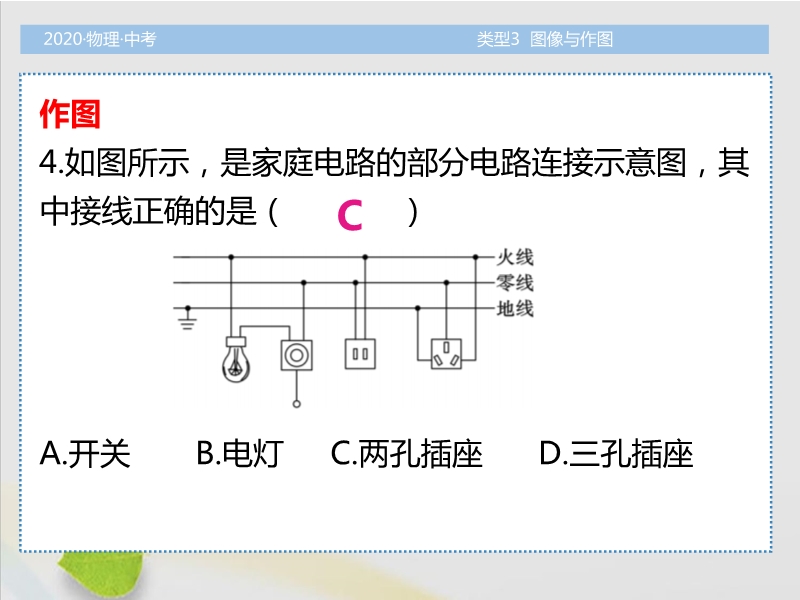

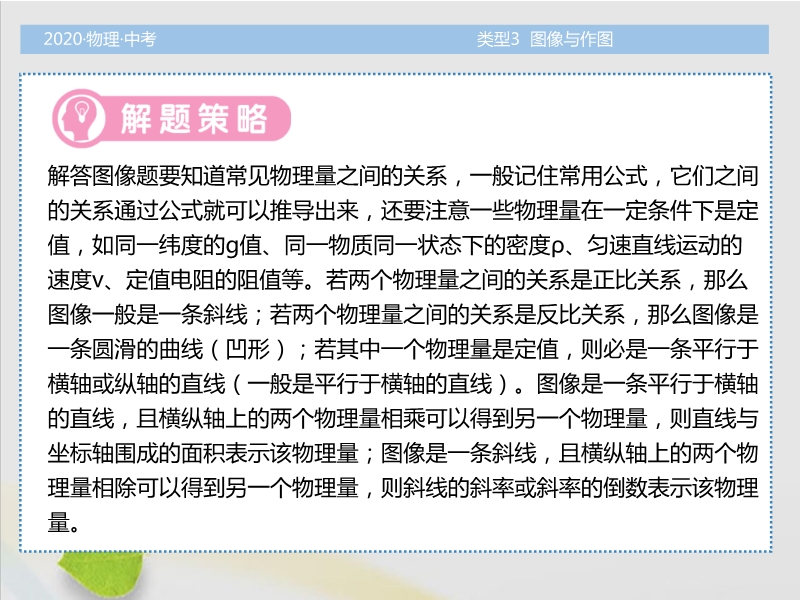

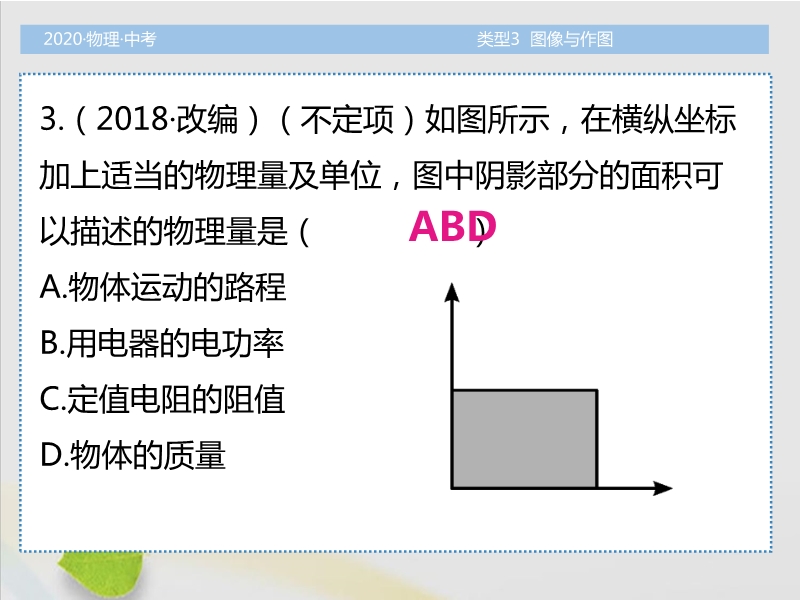

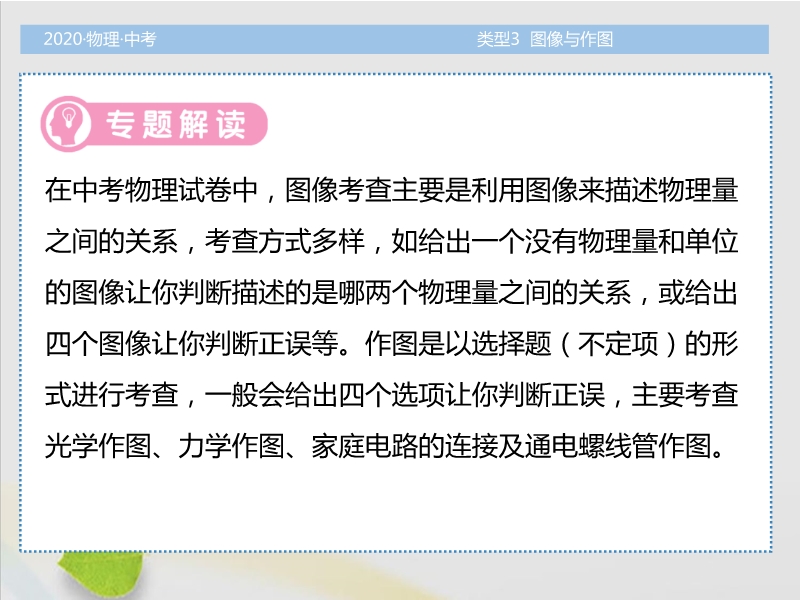

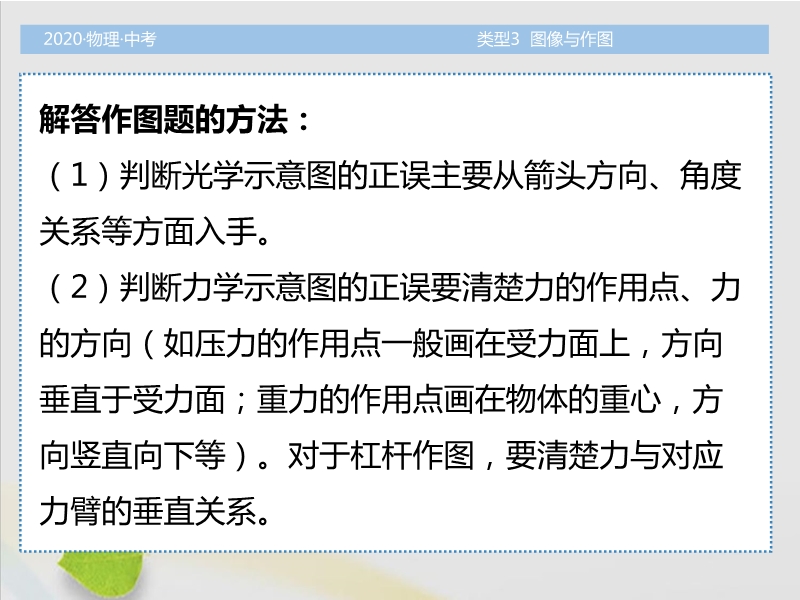

【内容简介】在中考物理试卷中，图像考查主要是利用图像来描述物理量之间的关系，考查方式多样，如给出一个没有物理量和单位的图像让你判断描述的是哪两个物理量之间的关系，或给出四个图像让你判断正误等。作图是以选择题（不定项）的形式进行考查，一般会给出四个选项让你判断正误，主要考查光学作图、力学作图、家庭电路的连接及通电螺线管作图。解答图像题要知道常见物理量之间的关系，一般记住常用公式，它们之间的关系通过公式就可以推导出来，还要注意一些物理量在一定条件下是定值，如同一纬度的g值、同一物质同一状态下的密度ρ、匀速直线运动的速度v、定值电阻的阻值等。若两个物理量之间的关系是正比关系，那么图像一般是一条斜线；若两个物理量之间的关系是反比关系，那么图像是一条圆滑的曲线（凹形）；若其中一个物理量是定值，则必是一条平行于横轴或纵轴的直线（一般是平行于横轴的直线）。图像是一条平行于横轴的直线，且横纵轴上的两个物理量相乘可以得到另一个物理量，则直线与坐标轴围成的面积表示该物理量；图像是一条斜线，且横纵轴上的两个物理量相除可以得到另一个物理量，则斜线的斜率或斜率的倒数表示该物理量。解答作图题的方法：（1）判断光学示意图的正误主要从箭头方向、角度关系等方面入手。（2）判断力学示意图的正误要清楚力的作用点、力的方向（如压力的作用点一般画在受力面上，方向垂直于受力面；重力的作用点画在物体的重心，方向竖直向下等）。对于杠杆作图，要清楚力与对应力臂的垂直关系。
