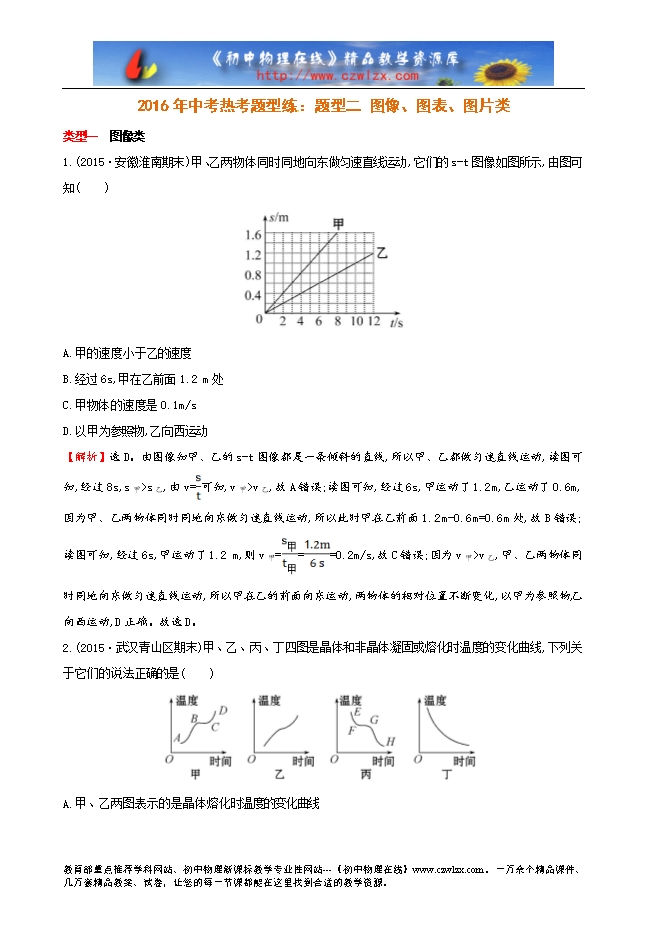

【内容简介】 类型一　图像类 1.(2015?安徽淮南期末)甲、乙两物体同时同地向东做匀速直线运动,它们的s-t图像如图所示,由图可知(　　) A.甲的速度小于乙的速度 B.经过6s,甲在乙前面1.2 m处 C.甲物体 的速度是0.1m/s D.以甲为参照物,乙向西运动 【解析】选D。由图像知甲、乙的s-t图像都是一条倾斜的直线,所以甲、乙都做匀速直线运动,读图可知,经过8s,s甲>s乙,由v= 可知,v甲>v乙,故A错误;读图可知,经过6s,甲运动了1.2 m,乙运动了0.6 m,因为甲、乙两物体同时同地向东做匀速直线运动,所以此时甲在乙前面1. 2 m-0.6 m=0.6 m处,故B错误;读图可知,经过6s,甲运动了1.2 m,则v甲= = =0.2m/s,故C错误;因为v甲>v乙,甲、乙两物体同时同地向东做匀速直线运动,所以甲在乙的前面向东运动,两物体的相对位置不断变化,以甲为参照物,乙向西运动,D正确。故选D。 2.(2015?武汉青山区期末)甲、乙、丙、丁四图是晶体和非晶体凝固或熔化时温度的变化曲线,下列关于它们的说法正确的是(　　) A.甲、乙两图表示的是晶体熔化时温度的变化曲线 B.甲、丙两图表示的是晶体熔化和凝固时温度的变化曲线 C.丙、丁两图表示的是非晶体熔化和凝固时温度的变化曲线 D.乙、丙两图表示的是非晶体熔化时温度的变化曲线 【解析】选B。甲图中物质整体升温,因此是熔化图像,同时图线中 有一段呈水平,说明该物质有一定的熔点,因此是晶体。图乙中物质整体升温,因此是熔化图像,同时图线中没有一段呈水平,说明该物质没有一定的熔点,因此是非晶体。丙中物质整体降温,是凝固图像,但从图线看,有一定的凝固点,因此是晶体在凝固;丁中物质整体 降温,是凝固图像,但从图线看,没有一定的凝固点,随 着放热温度一直下降,因此是非晶体在凝固;综合上述分析,选项B正确。故选B。类型二　图表、图片类 1.(2015?福建武夷山期末)如下四幅图中,能正确表示近视眼成像情况和矫正做法的是(　　) ........ ?
